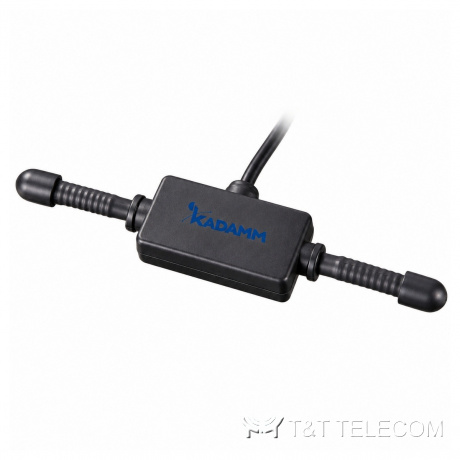

KADAMM ASK-433-3 — наклеиваемая антенна 433 МГц с кабелем RG174, 3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

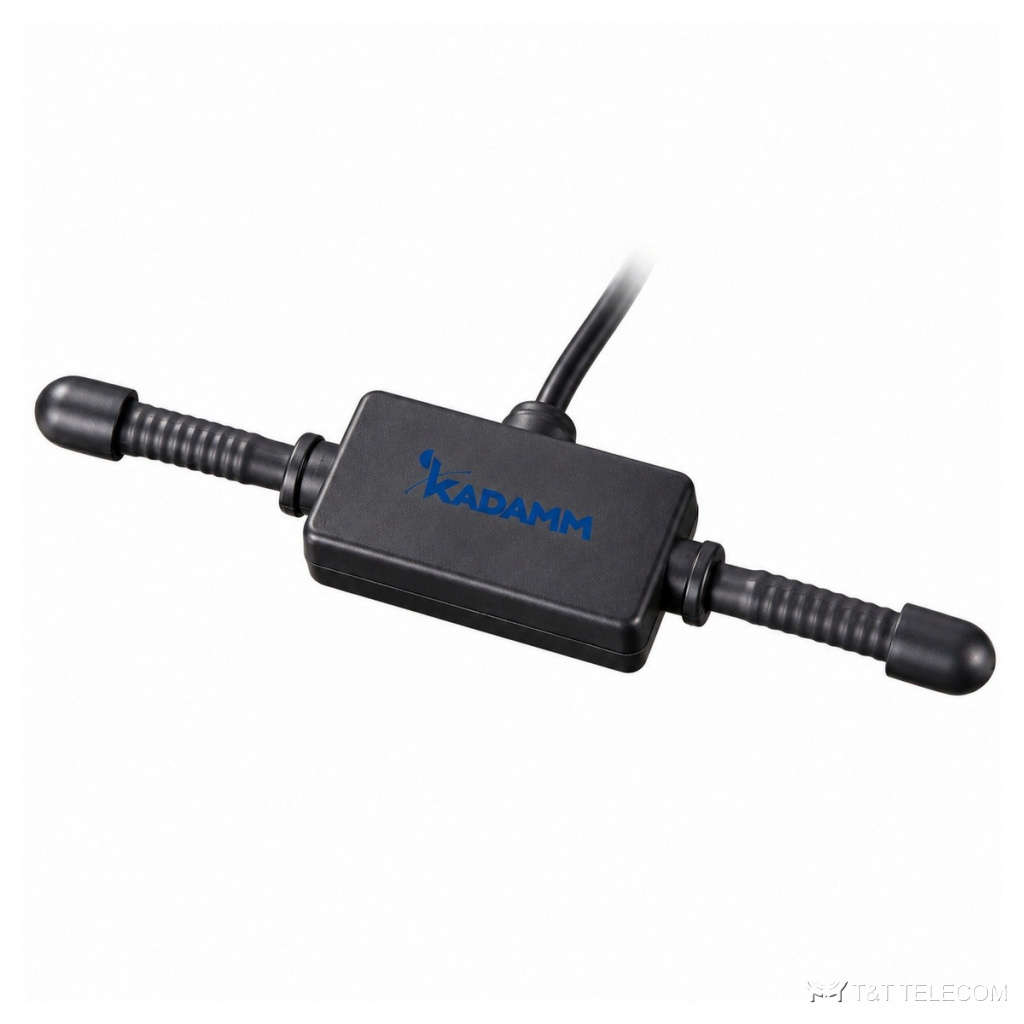

Модель KADAMM ASK-433-3 — наклеиваемая антенна. ASK-433-3 подключается к модему, терминалу телеметрии или встраивается в устройство. Коротко о ASK-433-3: полоса 423–443 МГц; усиление 3 дБи; поляризация линейная; разъёмы SMA, FAKRA.
Как устроена ASK-433-3
ASK-433-3 служит для каналов сбора данных и LoRa: малое усиление, круговая диаграмма по горизонтали, простой монтаж на шкаф или опору. Рабочая полоса ASK-433-3 — 433 МГц. Длина волны на средней частоте ASK-433-3 около 69 см — от неё зависят размеры излучателей.
Коэффициент усиления ASK-433-3 составляет 3 дБи (0,9 дБд). КСВН ASK-433-3 — менее 2: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы ASK-433-3: SMA, FAKRA. Конструкция ASK-433-3: габариты 95 × 22 × 9 мм; крепление: клей; работает при −40…+85 °C.
Область применения
- Телеметрия, счётчики и датчики — ASK-433-3.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 433 МГц |
| Полоса пропускания | ± 10 МГц от центральной частоты |
| Коэффициент усиления | 3 дБи |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | SMA или FAKRA (другие — по заказу) |
| Крепление | клей |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | 95 × 22 × 9 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ASK-433-3: 423–443 МГц.
- Коэффициент усиления ASK-433-3 — 3 дБи; больше усиление — уже луч.
- Под разъёмы ASK-433-3 (SMA, FAKRA) подбирают джамперы и переходы.
- Монтаж ASK-433-3: клей.
Поставка и документы
KADAMM ASK-433-3 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится ASK-433-3?
Клей.
Что означает КСВН менее 2?
Доля отражённой мощности при таком КСВН у ASK-433-3 — не больше 11,1 %, остальное уходит в антенну.
Сколько это в дБд — усиление 3 дБи?
0,9 дБд: от значения в дБи отнимают 2,15 дБ.
Что нужно для подбора ASK-433-3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASK-433-3.
Какие частоты поддерживает ASK-433-3?
Рабочая полоса ASK-433-3 — 423–443 МГц.
