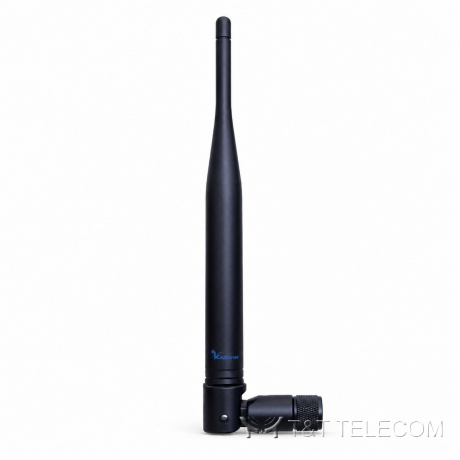

KADAMM AR-LTE — штыревые антенны 4G 698–2700 МГц на разъём SMA, TNC или BNC, 1–6 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

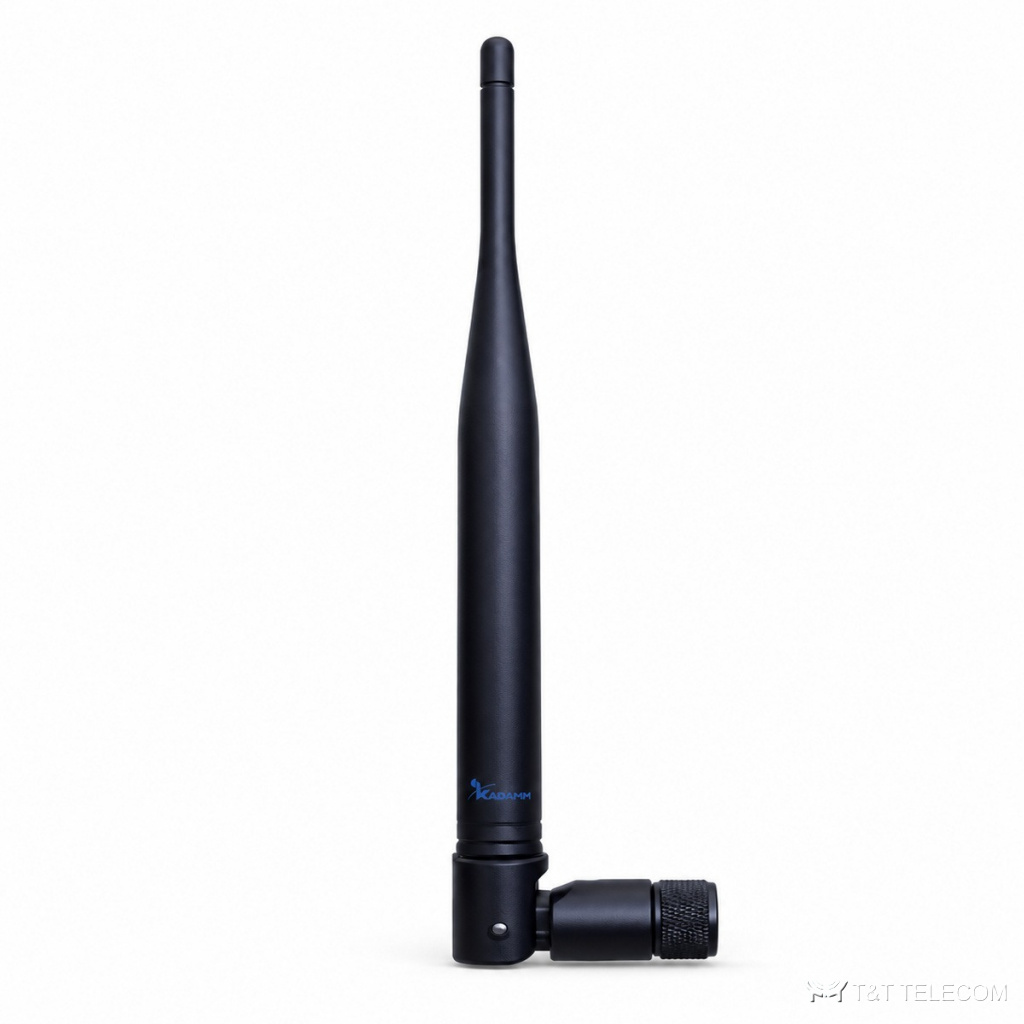

KADAMM AR-LTE: штыревые антенны. AR-LTE подключается к модему, терминалу телеметрии или встраивается в устройство. Основные данные AR-LTE: полоса 698–2700 МГц; усиление 1–6 дБи; разъёмы SMA, RP-SMA, TNC, BNC.
Как устроена AR-LTE
AR-LTE подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса AR-LTE — 698–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление AR-LTE — 1–6 дБи. Разъёмы AR-LTE: SMA, RP-SMA, TNC, BNC.
Область применения
- Полоса AR-LTE охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Телеметрия, счётчики и датчики — AR-LTE.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM AR-LTE-1 | 698–2700 МГц | 1,0 дБи | SMA | 25 мм | ≤ 1,5 | прямая |
| KADAMM AR-LTE-1A | 698–2700 МГц | 1,0 дБи | SMA или RP-SMA (вилка) | 25 мм | ≤ 1,5 | угловая |
| KADAMM AR-LTE-2.5 | GSM / 4G (LTE), границы полос — уточняйте у менеджера | 2,5 дБи | SMA (вилка) | 60 мм | уточняйте у менеджера | — |
| KADAMM AR-LTE-2.5-2 | 698–2700 МГц | 2,5 дБи | SMA или RP-SMA (вилка) | 110 мм | ≤ 1,5 | шарнирная |
| KADAMM AR-LTE-2.5-3 | 698–2700 МГц | 2,5 дБи | SMA (розетка) | 110 мм | уточняйте у менеджера | прямая |
| KADAMM AR-LTE-2.5A | 698–2700 МГц | 2,5 дБи | SMA | 50 мм | ≤ 1,5 | угловая |
| KADAMM AR-LTE-2.5A2 | 698–2700 МГц | 2,5 дБи | SMA | 50 мм | ≤ 1,5 | угловая |
| KADAMM AR-LTE-5.5 | 698–2700 МГц | 5,5 дБи | TNC, BNC или SMA | 210 мм | ≤ 1,5 | шарнирная |
| KADAMM AR-LTE-6 | 698–2700 МГц | 6 дБи | SMA или RP-SMA (вилка) | 200 мм | уточняйте у менеджера | шарнирная |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства или выносная с кабелем |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой AR-LTE — 698–2700 МГц.
- Коэффициент усиления AR-LTE — 1–6 дБи; больше усиление — уже луч.
- Под разъёмы AR-LTE (SMA, RP-SMA, TNC, BNC) подбирают джамперы и переходы.
- Разъём SMA, RP-SMA, TNC, BNC должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM AR-LTE по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AR-LTE?
1–6 дБи.
Что нужно для подбора AR-LTE?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AR-LTE.
Какие частоты поддерживает AR-LTE?
Рабочая полоса AR-LTE — 698–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
