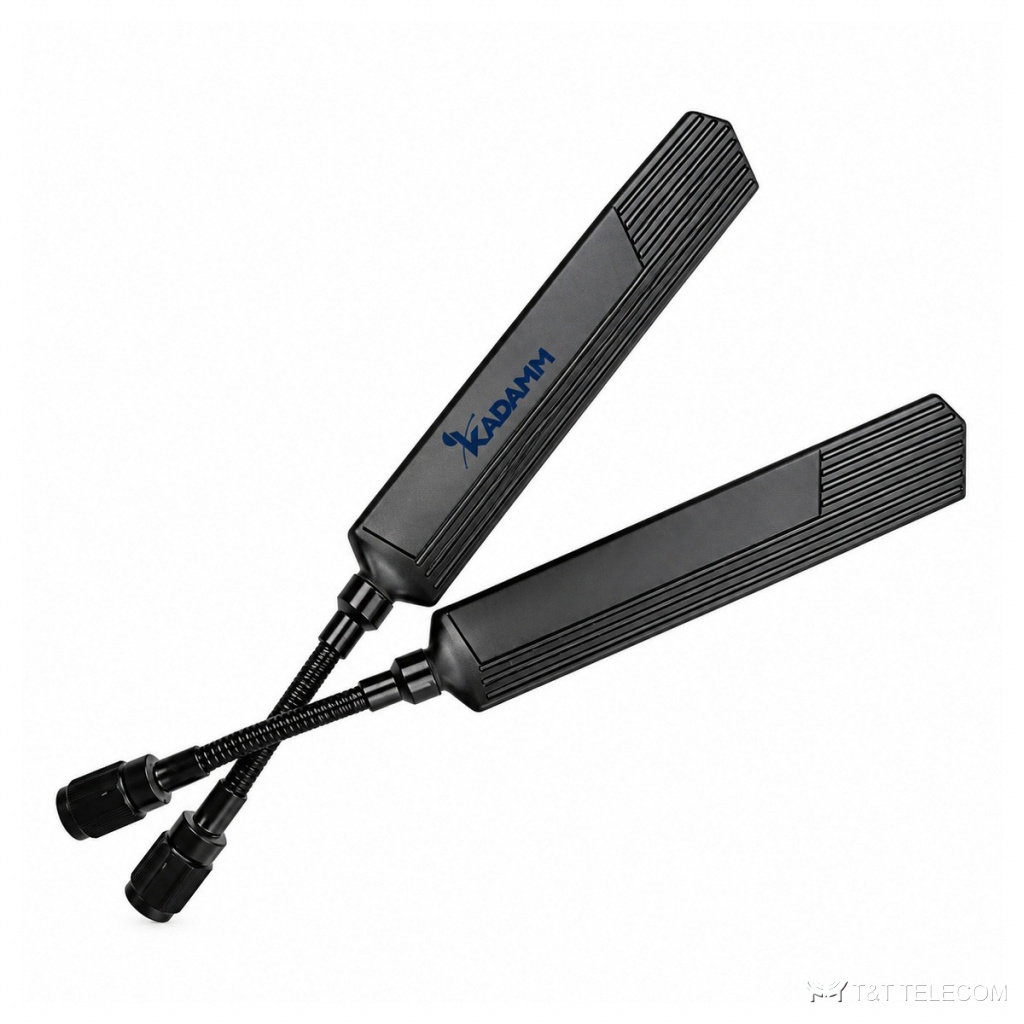

Модель KADAMM AR-LTE-3F — штыревая антенна 4G на гибком держателе. AR-LTE-3F подключается к модему, терминалу телеметрии или встраивается в устройство. Коротко о AR-LTE-3F: полоса 698–960 МГц и 1710–2700 МГц; усиление 3 дБи; поляризация вертикальная; мощность до 10 Вт.
Принцип работы и конструкция
AR-LTE-3F подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса AR-LTE-3F — 698–960 / 1710–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление AR-LTE-3F — 1–3 дБи. По горизонтали диаграмма AR-LTE-3F круговая (360º). В вертикальной плоскости ширина луча AR-LTE-3F — 43±3°. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной AR-LTE-3F и абонентами нет.
КСВН AR-LTE-3F — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход AR-LTE-3F — 10 Вт. Разъёмы AR-LTE-3F: SMA. Конструкция AR-LTE-3F: габариты 24 × 232 мм; работает при −40…+65 °C.
Где применяют
- Диапазоны AR-LTE-3F: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Модемы и роутеры 4G — AR-LTE-3F.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц |
| Коэффициент усиления | 1–3 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 10 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 360º |
| Ширина ДН, вертикальная плоскость | 43±3° |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM AR-LTE-3F | 698–960 / 1710–2700 | 1–3 дБи | 1 | вертикальная | 360º / 43±3° | 10 Вт | SMA (вилка) | 24 × 232 мм | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | SMA (вилка) |
| Габариты | 24 × 232 мм |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой AR-LTE-3F — 698–960 МГц и 1710–2700 МГц.
- Усиление AR-LTE-3F — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъём SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
KADAMM AR-LTE-3F поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у AR-LTE-3F — не больше 4 %, остальное уходит в антенну.
Какие частоты поддерживает AR-LTE-3F?
Рабочая полоса AR-LTE-3F — 698–960 МГц и 1710–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у AR-LTE-3F?
3 дБи.
Что нужно для подбора AR-LTE-3F?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AR-LTE-3F.
