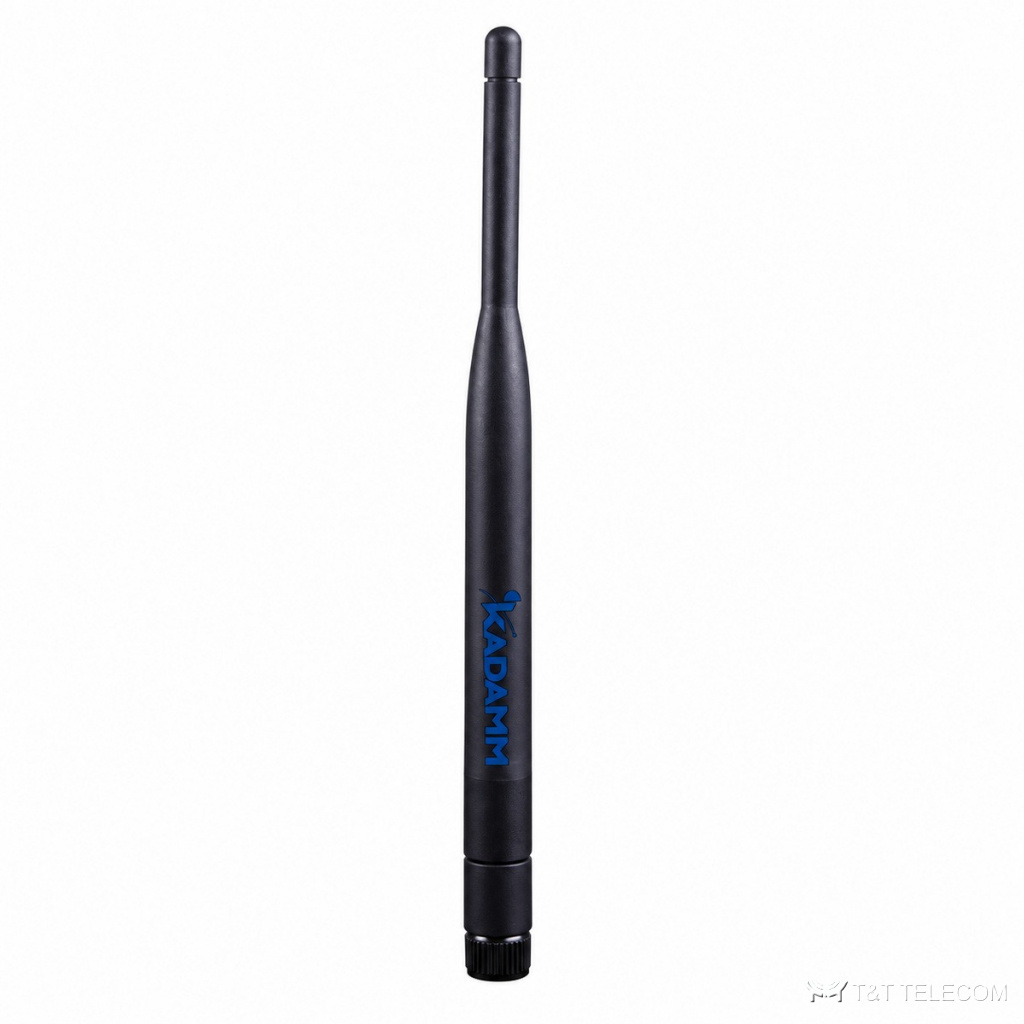

Модель KADAMM AR-ISM — штыревые антенны. Антенна AR-ISM для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Коротко о AR-ISM: полоса 166–172 МГц и 423–443 МГц и 860–876 МГц и 907–923 МГц; усиление 2–3 дБи; поляризация ar-169-2, ar-868-3, ar-915-2, ar-1400-2.5 — линейная; ar-433-2 — вертикальная; мощность до AR-433-2 — 10 Вт; остальные исполнения — уточняйте у менеджера.
Принцип работы и конструкция
AR-ISM служит для каналов сбора данных и LoRa: малое усиление, круговая диаграмма по горизонтали, простой монтаж на шкаф или опору. Рабочая полоса AR-ISM — 166–1444 МГц (по исполнениям), в неё попадают ISM 868 МГц. Усиление AR-ISM — 2–3 дБи. Разъёмы AR-ISM: SMA.
Где применяют
- Через AR-ISM работают ISM 868 МГц.
- Модемы и роутеры 4G — AR-ISM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Полоса пропускания | AR-169-2, AR-868-3 — ± 8 МГц от центральной частоты; AR-433-2 — ± 10 МГц от центральной частоты; AR-915-2 — 10 МГц; AR-1400-2.5 — уточняйте у менеджера |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | AR-169-2, AR-868-3, AR-915-2, AR-1400-2.5 — линейная; AR-433-2 — вертикальная |
| Диаграмма направленности | AR-433-2, AR-915-2 — круговая в горизонтальной плоскости; остальные исполнения — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | AR-433-2 — 10 Вт; остальные исполнения — уточняйте у менеджера |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Разъём |
|---|---|---|---|---|
| KADAMM AR-169-2 | 169 ± 3 МГц | 2 дБи | менее 2 | SMA |
| KADAMM AR-433-2 | 433 ± 10 МГц (423–443 МГц) | 2,15 дБи | ≤ 1,5 | SMA, вилка |
| KADAMM AR-868-3 | 868 или 915 МГц (частота — по заказу) | 3 дБи | менее 2 | SMA, вилка |
| KADAMM AR-915-2 | 915 ± 5 МГц | 2 дБи | менее 2 | SMA, вилка |
| KADAMM AR-1400-2.5 | 1430–1444 МГц | 2,5 дБи (тип.) | менее 2 | SMA, вилка |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства |
| Размеры | AR-169-2, AR-868-3, AR-915-2, AR-1400-2.5 — уточняйте у менеджера; AR-433-2 — Ø8,5 × 50 мм |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C; AR-433-2 — уточняйте у менеджера |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч; AR-433-2 — уточняйте у менеджера |
Как подобрать
- Сверьте частоты своей сети с полосой AR-ISM — 166–172 МГц и 423–443 МГц и 860–876 МГц и 907–923 МГц.
- Усиление AR-ISM — 2–3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса AR-ISM: AR-169-2, AR-868-3, AR-915-2, AR-1400-2.5 — уточняйте у менеджера; AR-433-2 — Ø8,5 × 50 мм.
Поставка и документы
Подберём KADAMM AR-ISM под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AR-ISM?
2–3 дБи.
Что нужно для подбора AR-ISM?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AR-ISM.
Какие частоты поддерживает AR-ISM?
Рабочая полоса AR-ISM — 166–172 МГц и 423–443 МГц и 860–876 МГц и 907–923 МГц. Это ISM 868 МГц.
