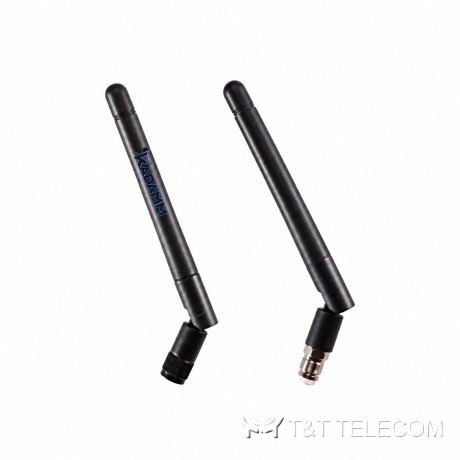

KADAMM AR-GSM — штыревые антенны 2G/3G на разъём SMA, 2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

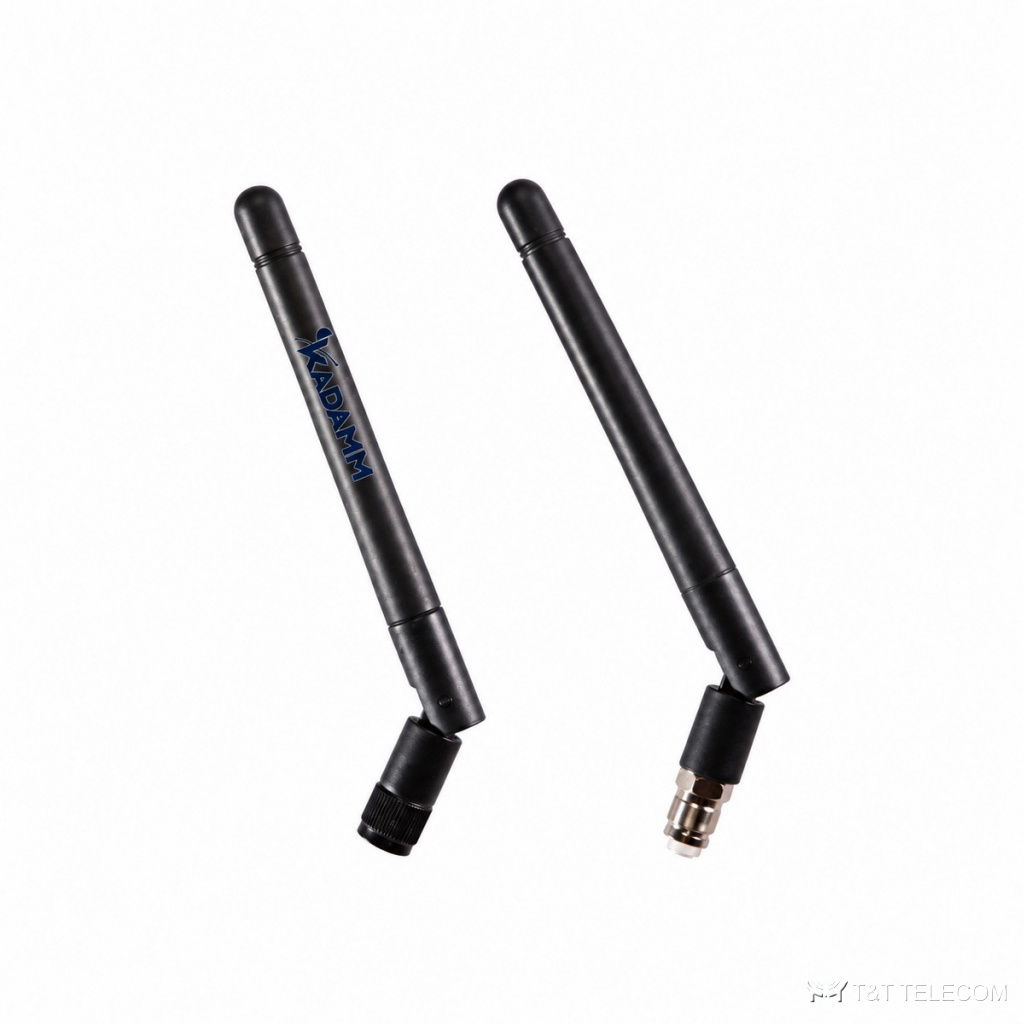

KADAMM AR-GSM: штыревые антенны. Антенна AR-GSM для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Коротко о AR-GSM: полоса 824–960 МГц и 1710–2170 МГц; усиление 2 дБи; поляризация линейная.
Устройство и принцип работы
AR-GSM подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса AR-GSM — 824–960 / 1710–2170 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
Усиление AR-GSM — 2 дБи, это −0,1 дБд относительно полуволнового вибратора. КСВН AR-GSM — менее 2,5: обратно отражается не больше 18,4 % подводимой мощности. Разъёмы AR-GSM: SMA. Конструкция AR-GSM: работает при −40…+85 °C.
Где применяют
- Диапазоны AR-GSM: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Модемы и роутеры 4G — AR-GSM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | 2 дБи |
| КСВН | менее 2,5 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Разъём |
|---|---|---|---|---|
| KADAMM AR-GSM-2 | 824–894 / 1710–1990 или 880–960 / 1710–1990 МГц (по заказу) | 2 дБи | менее 2,5 | SMA, вилка |
| KADAMM AR-GSM-2-2 | 824–894 / 1710–2170 или 880–960 / 1710–2170 МГц (по заказу) | 2 дБи | менее 2,5 | SMA, вилка |
| KADAMM AR-GSM-2-3 | 824–894 / 1710–2170 или 880–960 / 1710–2170 МГц (по заказу) | 2 дБи | менее 2,5 | SMA, вилка |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства |
| Разъём | SMA, вилка |
| Рабочая температура | −40…+85 °C |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | AR-GSM-2 — Ø10 × 108,5 мм; остальные исполнения — уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой AR-GSM — 824–960 МГц и 1710–2170 МГц.
- Коэффициент усиления AR-GSM — 2 дБи; больше усиление — уже луч.
- Разъём SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM AR-GSM по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что означает КСВН менее 2,5?
Доля отражённой мощности при таком КСВН у AR-GSM — не больше 18,4 %, остальное уходит в антенну.
Сколько это в дБд — усиление 2 дБи?
−0,1 дБд: от значения в дБи отнимают 2,15 дБ.
Какие частоты поддерживает AR-GSM?
Рабочая полоса AR-GSM — 824–960 МГц и 1710–2170 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
Какое усиление у AR-GSM?
2 дБи.
Что нужно для подбора AR-GSM?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AR-GSM.
