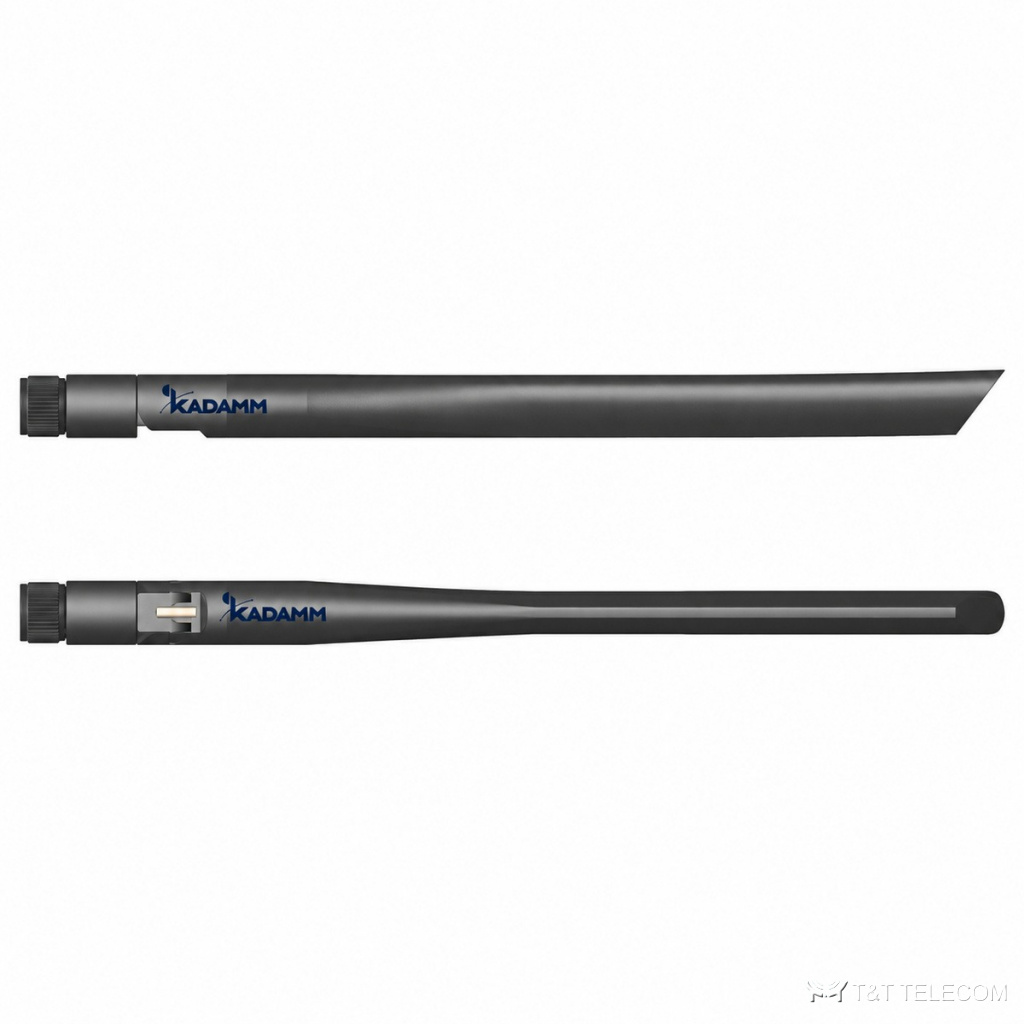

Модель KADAMM AR-4G — штыревые антенны. Антенна AR-4G для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Ключевые параметры AR-4G: полоса 617–5900 МГц; усиление 3–5 дБи.
Принцип работы и конструкция
AR-4G подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса AR-4G — 617–5900 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление AR-4G — 3–5 дБи. Разъёмы AR-4G: SMA.
Для каких задач
- Диапазоны AR-4G: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Модемы и роутеры 4G — AR-4G.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | AR-5G-3-2, AR-LTE-3-2, AR-LTE-5-2 — линейная; AR-LTE-5-3 — вертикальная; AR-5G-4 — уточняйте у менеджера |
| КПД | AR-LTE-5-3 — 72 % в полосе 747–787 МГц, 82 % в полосе 1880–2700 МГц; остальные исполнения — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Разъём |
|---|---|---|---|---|
| KADAMM AR-5G-3-2 | 698–960 / 1710–2690 / 3300–3800 МГц | 3 дБic | ≤ 3 | SMA, вилка |
| KADAMM AR-LTE-3-2 | 698–960 / 1710–2690 МГц | 3 дБи (тип.) | менее 3 | SMA, вилка |
| KADAMM AR-LTE-5-2 | 698–960 / 1710–2700 МГц | 5 дБи | менее 2 | SMA, вилка |
| KADAMM AR-LTE-5-3 | 700–2700 МГц | 5 дБи в полосе 700–2700 МГц | ≤ 3 в полосе 700–2700 МГц | SMA, вилка |
| KADAMM AR-5G-4 | 617–960 / 1400–2170 / 2300–5900 МГц | 4 дБи (макс.) | ≤ 3,0 / 3,5 / 3,0 | SMA, вилка |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства |
| Разъём | SMA, вилка |
| Материал | AR-LTE-5-3 — ABS; остальные исполнения — уточняйте у менеджера |
| Рабочая температура | AR-5G-3-2, AR-LTE-3-2, AR-LTE-5-3 — −40…+85 °C; AR-LTE-5-2 — −10…+60 °C; AR-5G-4 — −20…+65 °C |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч; AR-LTE-5-3 — уточняйте у менеджера |
| Габариты | AR-5G-4 — 130 × 15 мм, штырь на шарнире; остальные исполнения — уточняйте у менеджера |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AR-4G: 617–5900 МГц.
- Усиление AR-4G — 3–5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъём SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
KADAMM AR-4G поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает AR-4G?
Рабочая полоса AR-4G — 617–5900 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у AR-4G?
3–5 дБи.
Что нужно для подбора AR-4G?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AR-4G.
