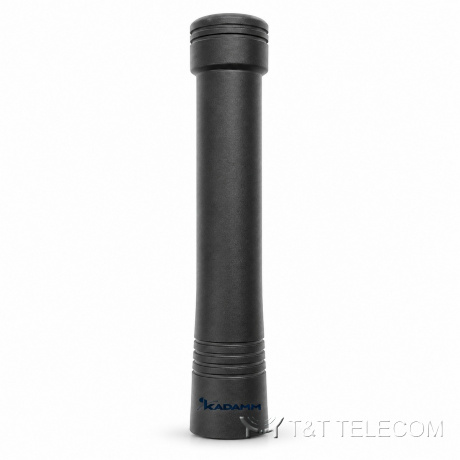

KADAMM AR-433/868 — штыревые антенны 433 и 868 МГц на разъём для телеметрии и LoRa, 2,5–5,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

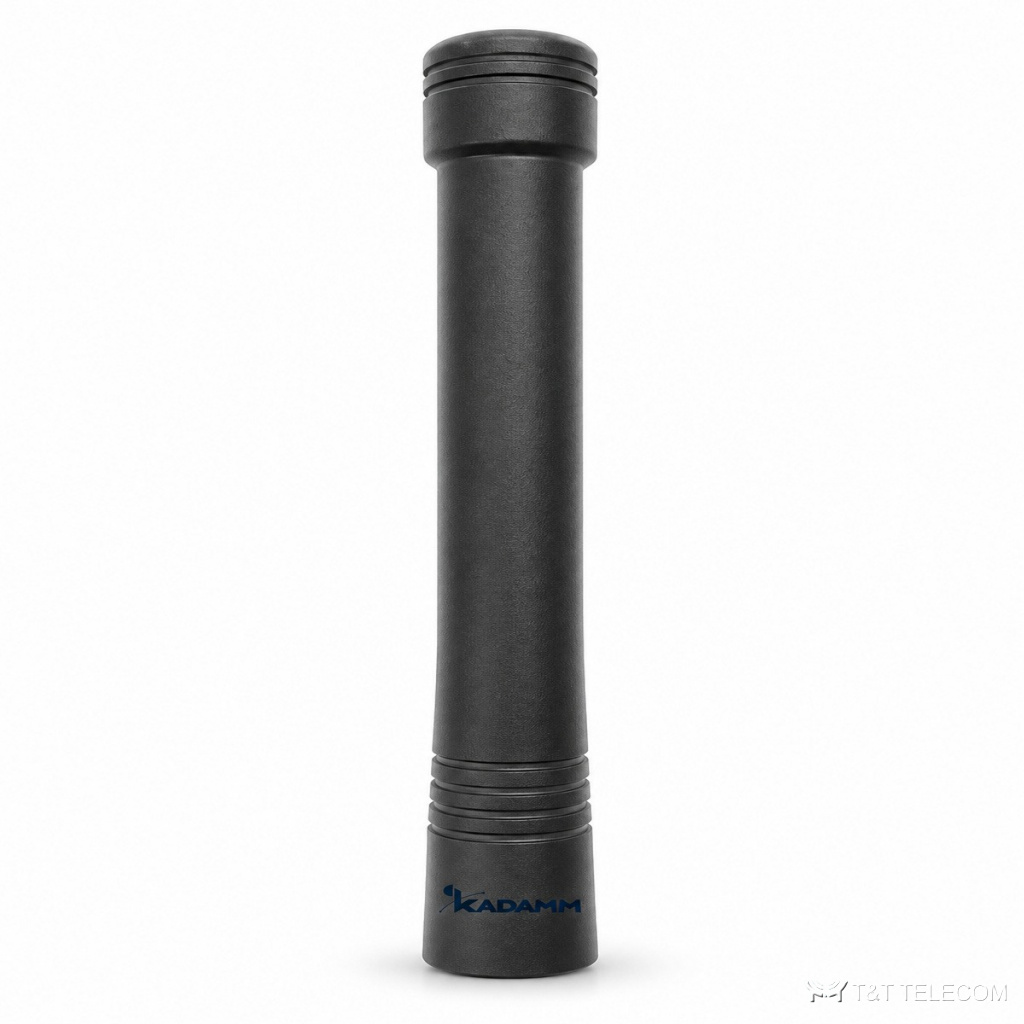

Модель KADAMM AR-433/868 — штыревые антенны. AR-433/868 подключается к модему, терминалу телеметрии или встраивается в устройство. Коротко о AR-433/868: полоса 433 МГц и 868 МГц; усиление 2,5–5,5 дБи; разъёмы SMA, BNC, TNC.
Как устроена AR-433/868
AR-433/868 служит для каналов сбора данных и LoRa: малое усиление, круговая диаграмма по горизонтали, простой монтаж на шкаф или опору. Рабочая полоса AR-433/868 — 433–868 МГц. Усиление AR-433/868 — 2,5–5,5 дБи. Разъёмы AR-433/868: SMA, BNC, TNC.
Область применения
- Телеметрия, счётчики и датчики — AR-433/868.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM AR-433-2.5 | 433 МГц | 2,5 дБи | SMA (вилка) | 90 мм | менее 1,5 | — |
| KADAMM AR-433-2.5-2 | 433 МГц | 2,5 дБи | SMA, BNC или TNC | 90 мм | уточняйте у менеджера | — |
| KADAMM AR-433-2.5-3 | 433 МГц | 2,5 дБи | SMA, BNC или TNC | 170 мм | уточняйте у менеджера | — |
| KADAMM AR-433-2.5-4 | 433 МГц | 2,5 дБи | SMA (вилка) | 165 мм | ≤ 1,5 | — |
| KADAMM AR-433-2.5-5 | 433 МГц | 2,5 дБи | SMA | 110 мм | уточняйте у менеджера | шарнирная |
| KADAMM AR-433-5.5 | 433 МГц | 5,5 дБи | SMA (вилка) | 210 мм | уточняйте у менеджера | шарнирная |
| KADAMM AR-868-2.5 | 868 МГц | 2,5 дБи | SMA (вилка) | 90 мм | менее 1,5 | — |
| KADAMM AR-868-2.5-2 | 868 МГц | 2,5 дБи | SMA, BNC или TNC | 90 мм | уточняйте у менеджера | — |
| KADAMM AR-868-2.5-3 | 868 МГц | 2,5 дБи | SMA, BNC или TNC | 170 мм | уточняйте у менеджера | — |
| KADAMM AR-868-2.5-4 | 868 МГц | 2,5 дБи | SMA (вилка) | 165 мм | ≤ 1,5 | — |
| KADAMM AR-868-2.5-5 | 868 МГц | 2,5 дБи | SMA | 110 мм | уточняйте у менеджера | шарнирная |
| KADAMM AR-868-3.5 | 868 МГц | 3,5 дБи | SMA (вилка) | 50 мм | уточняйте у менеджера | — |
| KADAMM AR-868-5.5 | 868 МГц | 5,5 дБи | SMA (вилка) | 210 мм | уточняйте у менеджера | шарнирная |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства или выносная с кабелем |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AR-433/868: 433 МГц и 868 МГц.
- Усиление AR-433/868 — 2,5–5,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъёмы AR-433/868 — SMA, BNC, TNC; кабельные сборки готовят под них заранее.
Поставка и документы
Поставляем KADAMM AR-433/868 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AR-433/868?
SMA, BNC, TNC. Другие исполнения — уточняйте при заказе.
Какое усиление у AR-433/868?
2,5–5,5 дБи.
Что нужно для подбора AR-433/868?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AR-433/868.
