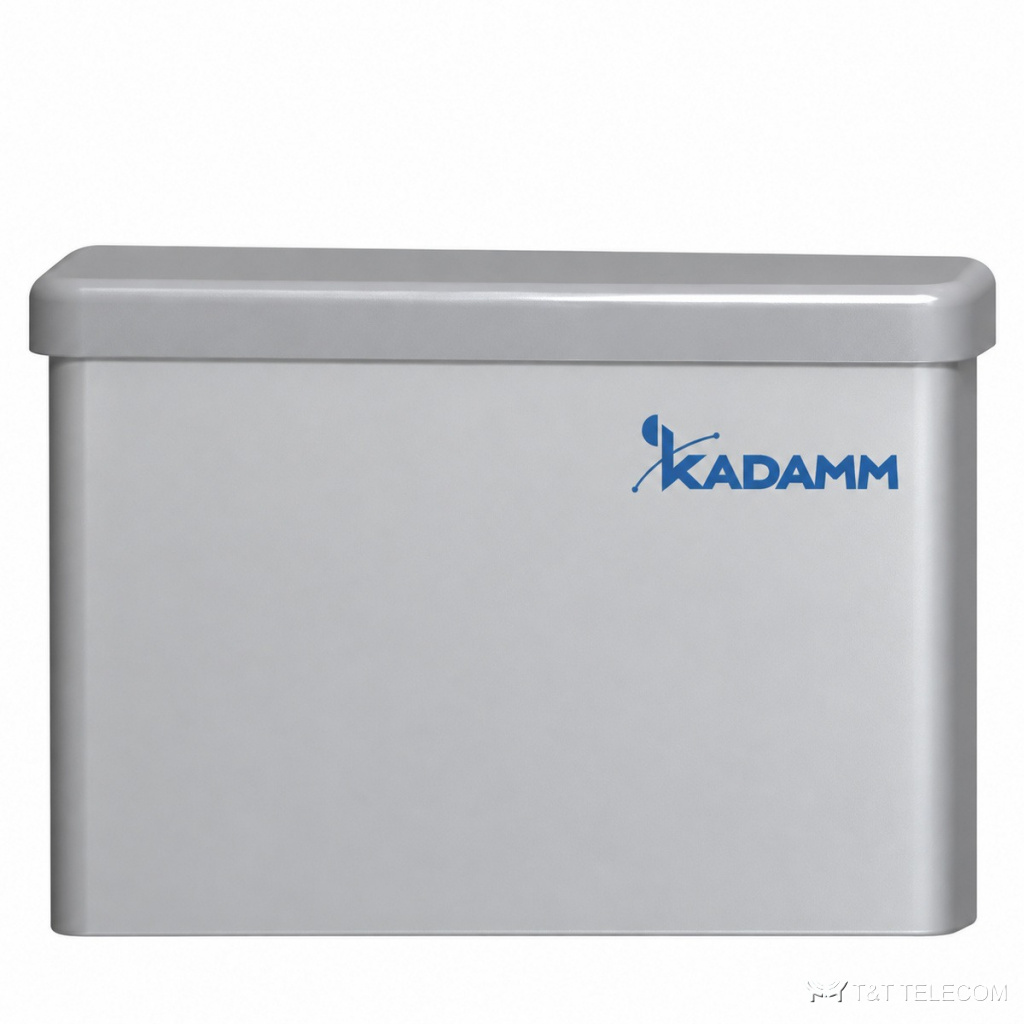

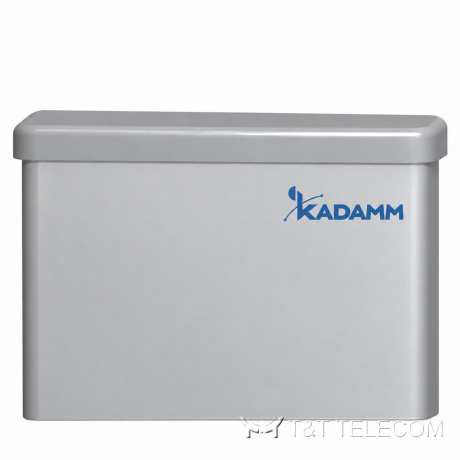

KADAMM APWX2458165 — направленная антенна Wi-Fi 2400–5850 МГц, 16,5 дБи

KADAMM APWX2458165 — направленная антенна Wi-Fi 2400–5850 МГц, 16,5 дБи
Секторные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM APWX2458165 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM APWX2458165 — секторная антенна Wi-Fi. APWX2458165 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Ключевые параметры APWX2458165: полоса 2400–2500 МГц и 5150–5850 МГц; усиление 16,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×N; мощность до 200 Вт.

Для каких задач

  • Полоса APWX2458165 охватывает Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
  • Радиомосты и точки доступа операторов — APWX2458165.

Технические характеристики

Система 2400–2500 МГц

ПараметрЗначение
Коэффициент усиления, дБи14,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65°
Ширина ДН по уровню −3 дБ, вертикальная плоскость15°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥20
Поляризационная развязка (кроссполяризационная), дБ≥15
КСВН≤1,5
Развязка между входами, дБ≥28

Система 5150–5850 МГц

ПараметрЗначение
Коэффициент усиления, дБи16,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥20
Поляризационная развязка (кроссполяризационная), дБ≥15
КСВН≤2
Развязка между входами, дБ≥28

Общие параметры

ПараметрЗначение
Поляризация±45°
КСВН≤1,5 (2400–2500 МГц), ≤2 (5150–5850 МГц)
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы4 × розетка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)500 × 167 × 55 мм
Размеры упаковки600 × 220 × 125 мм
Масса антенны2,1 кг
Максимальная скорость ветра60 м/с
Материал радомаНепластифицированный ПВХ (uPVC)
Механический наклон0…-15°
Рабочая температура−40…+60 °C
Крепление на трубуØ40–75 мм

На что смотреть при выборе

  • Рабочие частоты системы должны лежать внутри полосы APWX2458165: 2400–2500 МГц и 5150–5850 МГц.
  • Усиление APWX2458165 — 16,5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча APWX2458165: в горизонтальной плоскости 65°, в вертикальной 15°.
  • Разъёмы APWX2458165 — 4×N; кабельные сборки готовят под них заранее.
  • Монтаж APWX2458165: Ø40–75 мм.
  • Габариты и масса APWX2458165: 500 × 167 × 55 мм, 2,1 кг.

Поставка и документы

KADAMM APWX2458165 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какие частоты поддерживает APWX2458165?
Рабочая полоса APWX2458165 — 2400–2500 МГц и 5150–5850 МГц. Это Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.

Какой разъём у APWX2458165?
4×N. Другие исполнения — уточняйте при заказе.

Какое усиление у APWX2458165?
16,5 дБи. Ширина луча — 65°.
