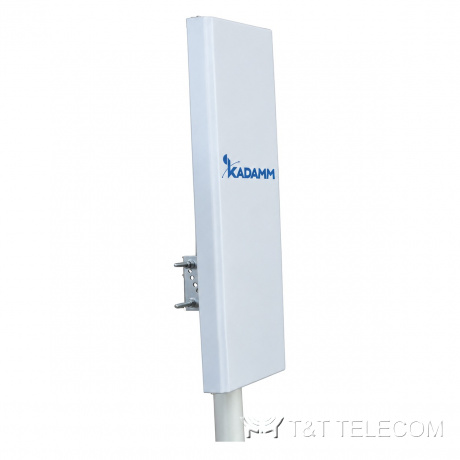

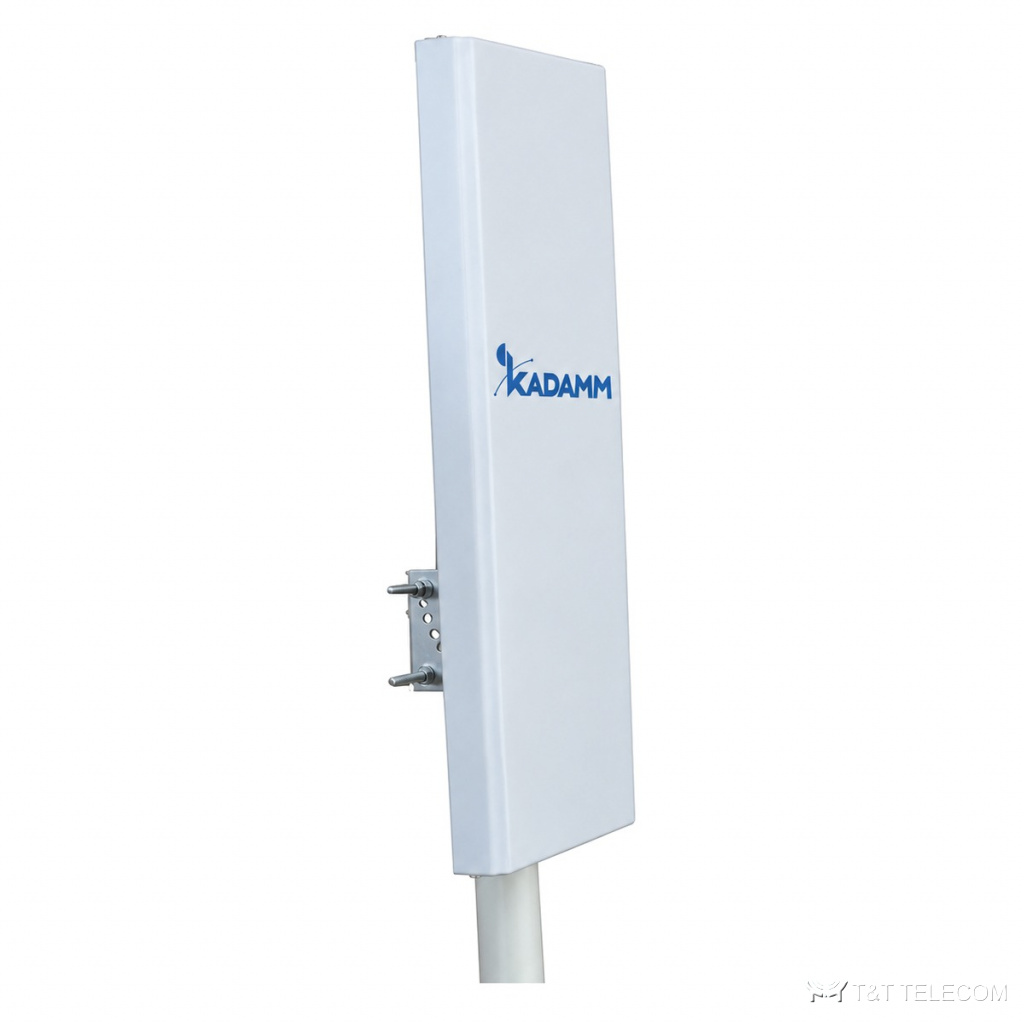

KADAMM APWD515816 — двухдиапазонная внешняя секторная антенна Wi-Fi 5150–5500 / 5500–5850 МГц, 16,5 дБи, 2 порта

KADAMM APWD515816 — двухдиапазонная внешняя секторная антенна Wi-Fi 5150–5500 / 5500–5850 МГц, 16,5 дБи, 2 порта
Секторные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM APWD515816 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM APWD515816: секторная антенна Wi-Fi. Для беспроводных сетей и радиомостов APWD515816 даёт нужную форму луча и усиление. Основные данные APWD515816: полоса 5150–5500 МГц и 5500–5850 МГц; усиление 16,5 дБи; ширина луча 65°; поляризация две линейные (v+h); разъёмы 2×N; мощность до 50 Вт.

Область применения

  • Радиомосты и точки доступа операторов — APWD515816.

Технические характеристики

Система 5150–5500 МГц

ПараметрЗначение
Коэффициент усиления, дБи16
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65°
Ширина ДН по уровню −3 дБ, вертикальная плоскость6,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥20
КСВН≤2
Развязка между входами, дБ≥28

Система 5500–5850 МГц

ПараметрЗначение
Коэффициент усиления, дБи16,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость60°
Ширина ДН по уровню −3 дБ, вертикальная плоскость6°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥20
КСВН≤2
Развязка между входами, дБ≥28

Общие параметры

ПараметрЗначение
ПоляризацияДве линейные (V+H)
КСВН≤2
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы2 × розетка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)460 × 140 × 32 мм
Размеры упаковки560 × 200 × 80 мм
Масса антенны1 кг
Максимальная скорость ветра60 м/с
Материал радомаABS-пластик
Механический наклон0–10°
Рабочая температура−40…+60 °C
Крепление на трубуØ35–70 мм

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой APWD515816 — 5150–5500 МГц и 5500–5850 МГц.
  • Коэффициент усиления APWD515816 — 16,5 дБи; больше усиление — уже луч.
  • Ширина луча APWD515816: в горизонтальной плоскости 65°, в вертикальной 6,5°.
  • Под разъёмы APWD515816 (2×N) подбирают джамперы и переходы.
  • Монтаж APWD515816: Ø35–70 мм.
  • Габариты и масса APWD515816: 460 × 140 × 32 мм, 1 кг.

Поставка и документы

KADAMM APWD515816 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Как крепится APWD515816?
Ø.35–70 мм

Что нужно для подбора APWD515816?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APWD515816.

Какие частоты поддерживает APWD515816?
Рабочая полоса APWD515816 — 5150–5500 МГц и 5500–5850 МГц.
