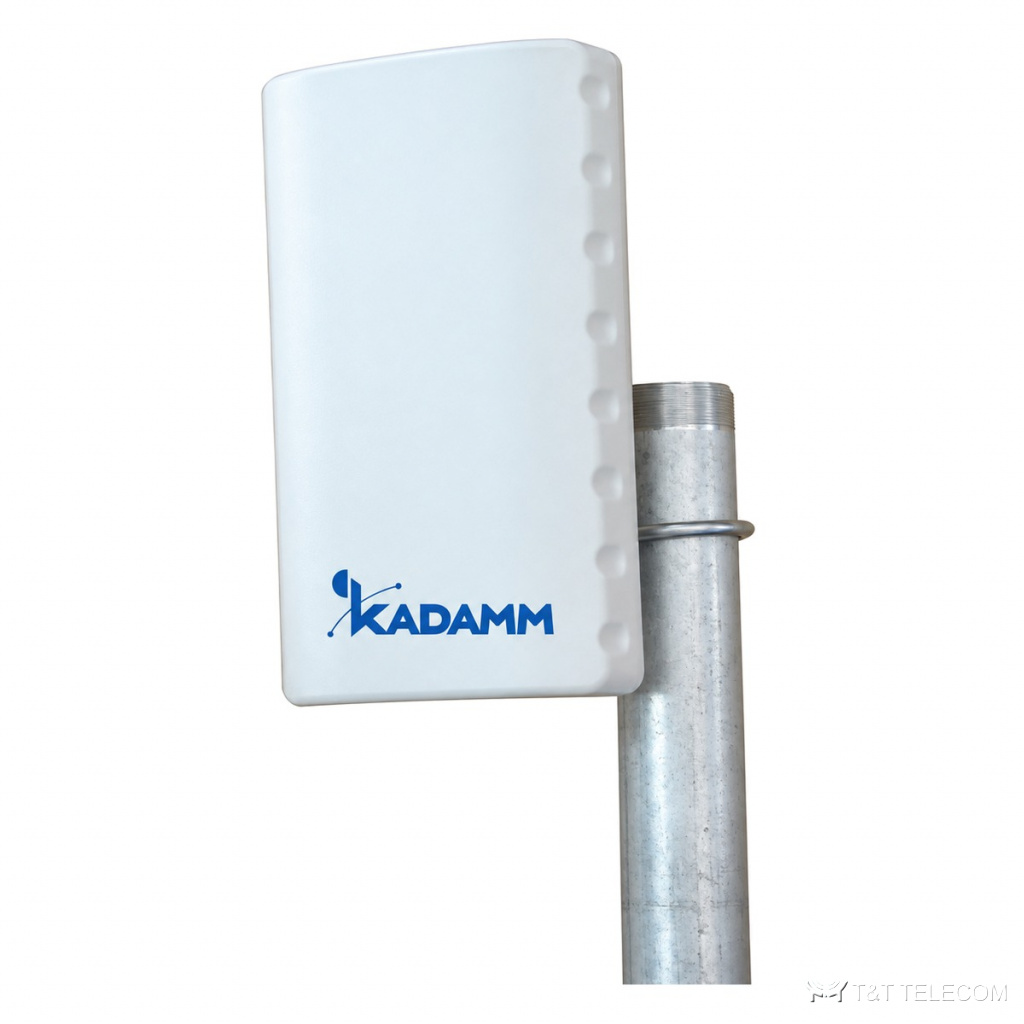

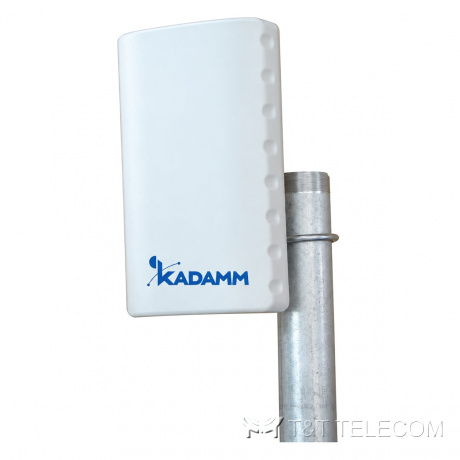

KADAMM APWD245812BFN — двухдиапазонная внешняя секторная антенна Wi-Fi 2400–2500 / 5150–5850 МГц, 13 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APWD245812BFN — секторная антенна Wi-Fi. Для беспроводных сетей и радиомостов APWD245812BFN даёт нужную форму луча и усиление. Основные данные APWD245812BFN: полоса 2400–2500 МГц и 5150–5850 МГц; усиление 13 дБи; ширина луча 65°; поляризация две линейные (v+h); разъёмы 4×N; мощность до 50 Вт.
Для каких задач
- Через APWD245812BFN работают Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
- Радиомосты и точки доступа операторов — APWD245812BFN.
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 12,5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 13 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 28° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 210 × 120 × 42 мм |
| Размеры упаковки | 245 × 128 × 78 мм |
| Масса антенны | 0,36 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −20-+20° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APWD245812BFN: 2400–2500 МГц и 5150–5850 МГц.
- Коэффициент усиления APWD245812BFN — 13 дБи; больше усиление — уже луч.
- Ширина луча APWD245812BFN: в горизонтальной плоскости 65°, в вертикальной 28°.
- Наклон луча APWD245812BFN: 0°.
- Разъёмы APWD245812BFN — 4×N; кабельные сборки готовят под них заранее.
- Монтаж APWD245812BFN: Ø30–50 мм.
- Габариты и масса APWD245812BFN: 210 × 120 × 42 мм, 0,36 кг.
Поставка и документы
KADAMM APWD245812BFN поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает APWD245812BFN?
Рабочая полоса APWD245812BFN — 2400–2500 МГц и 5150–5850 МГц. Это Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
Какой разъём у APWD245812BFN?
4×N. Другие исполнения — уточняйте при заказе.
Какое усиление у APWD245812BFN?
13 дБи. Ширина луча — 65°.
