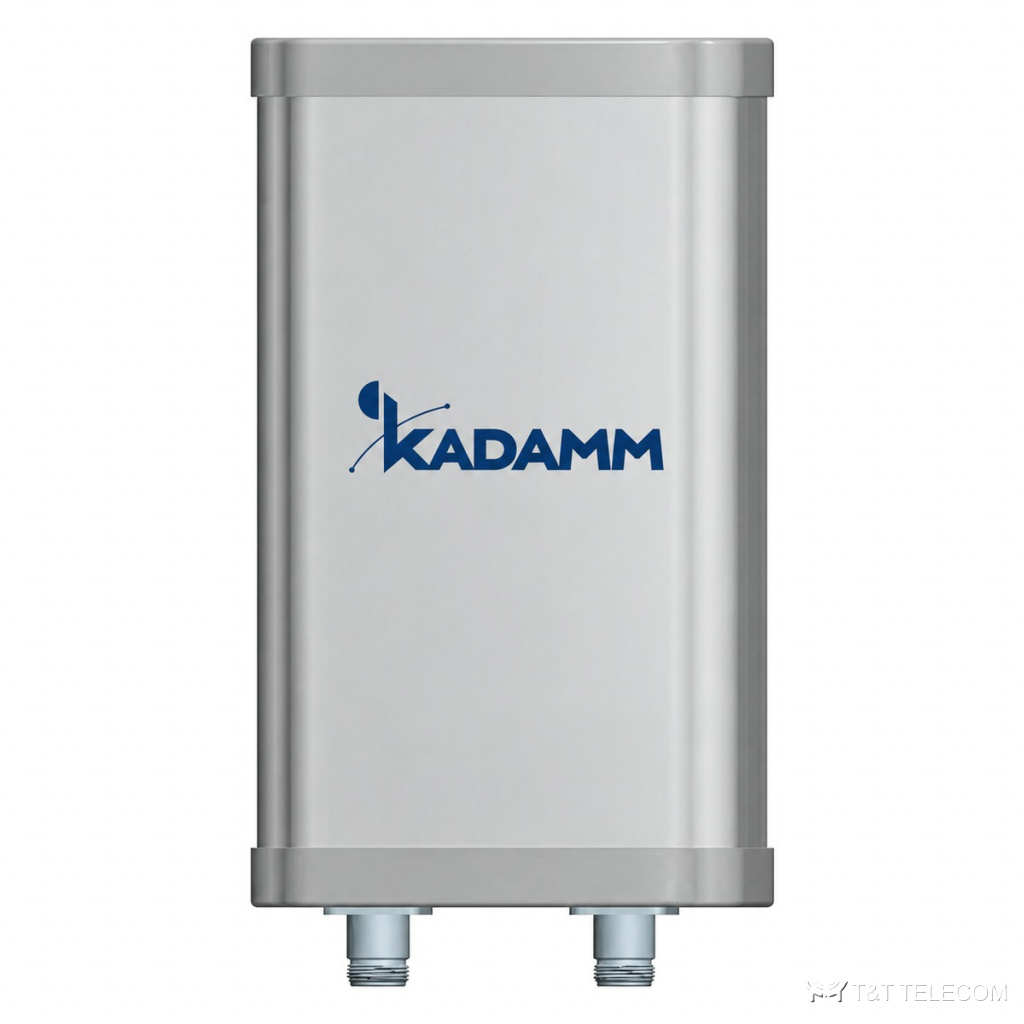

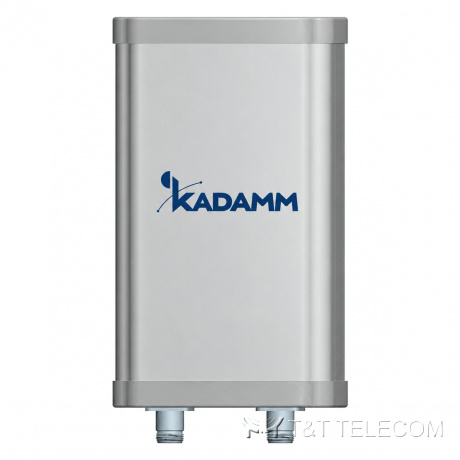

KADAMM APW515865DP18 — внешняя секторная антенна Wi-Fi 5150–5850 МГц, 17,5 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APW515865DP18 — секторная антенна Wi-Fi. Для беспроводных сетей и радиомостов APW515865DP18 даёт нужную форму луча и усиление. Коротко о APW515865DP18: полоса 5150–5850 МГц; усиление 17,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×N; мощность до 50 Вт.
Область применения
- Диапазоны APW515865DP18: Wi-Fi 5 ГГц.
- Радиомосты и точки доступа операторов — APW515865DP18.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 17,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥25 (при ±60°: ≥20) |
| Развязка между входами, дБ | ≥28 |
| Поляризация | ±45° |
| КСВН | ≤1,7 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 128 × 56 мм |
| Размеры упаковки | 600 × 230 × 160 мм |
| Масса антенны | 1,6 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APW515865DP18: 5150–5850 МГц.
- Коэффициент усиления APW515865DP18 — 17,5 дБи; больше усиление — уже луч.
- Ширина луча APW515865DP18: в горизонтальной плоскости 65°, в вертикальной 6,5°.
- Под разъёмы APW515865DP18 (2×N) подбирают джамперы и переходы.
- Монтаж APW515865DP18: Ø35–75 мм.
- Габариты и масса APW515865DP18: 500 × 128 × 56 мм, 1,6 кг.
Поставка и документы
Подберём KADAMM APW515865DP18 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APW515865DP18?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW515865DP18.
Какие частоты поддерживает APW515865DP18?
Рабочая полоса APW515865DP18 — 5150–5850 МГц. Это Wi-Fi 5 ГГц.
Какой разъём у APW515865DP18?
2×N. Другие исполнения — уточняйте при заказе.
