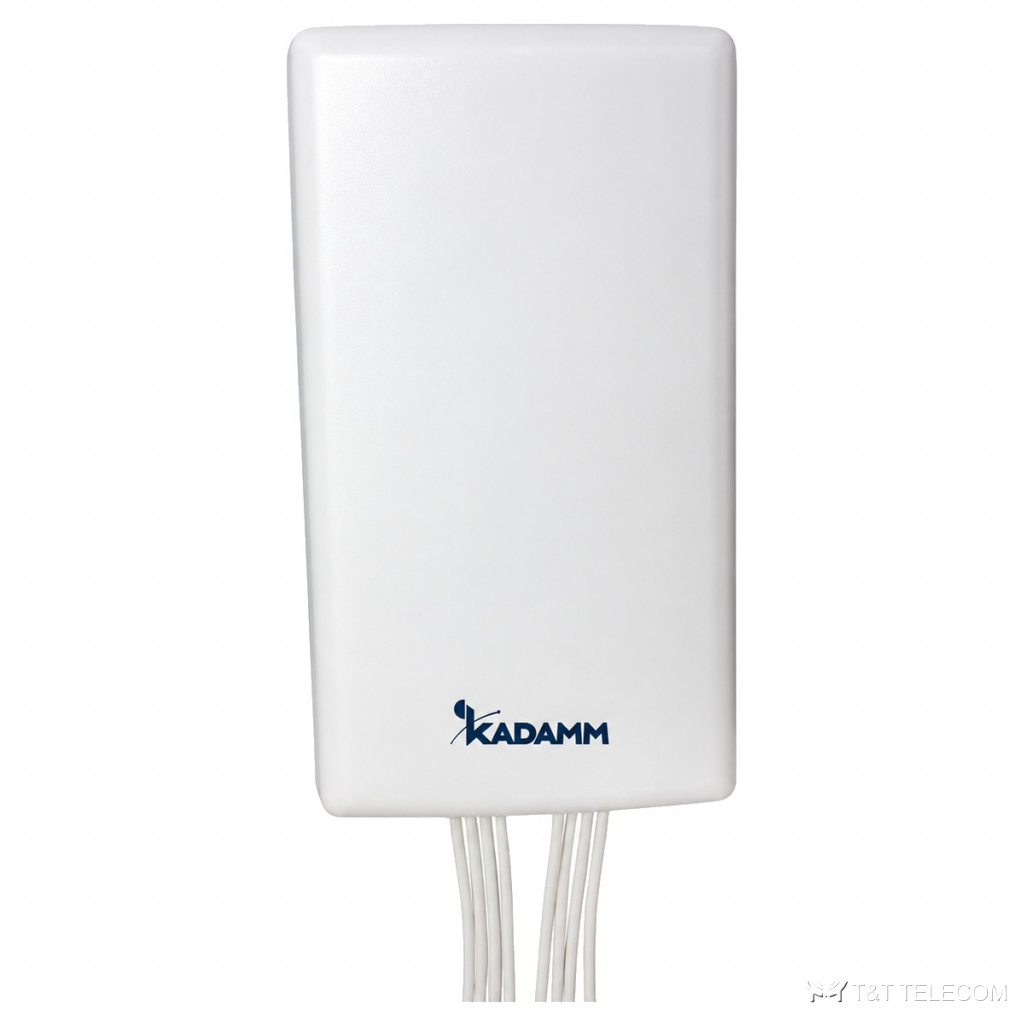

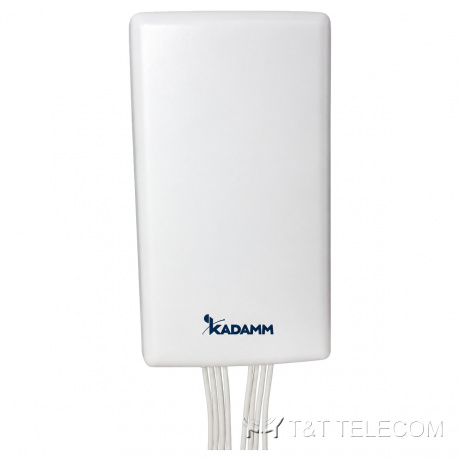

KADAMM APW2471VP6 — трёхдиапазонная внешняя секторная антенна Wi-Fi 2400–2500 / 5150–5950 / 6000–7125 МГц, 6 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APW2471VP6 — секторная антенна Wi-Fi. APW2471VP6 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Основные данные APW2471VP6: полоса 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц; усиление 6 дБи; ширина луча 100°; поляризация вертикальная; разъёмы 8×RP-TNC; мощность до 50 Вт.
Для каких задач
- Диапазоны APW2471VP6: Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
- Уличные и внутренние сети Wi-Fi — APW2471VP6.
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥18 |
Система 5150–5950 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 45° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × вилка RP-TNC |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 290 × 170 × 50 мм |
| Масса антенны | 1,1 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −30-+30° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APW2471VP6 — 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц.
- Коэффициент усиления APW2471VP6 — 6 дБи; больше усиление — уже луч.
- Ширина луча APW2471VP6: в горизонтальной плоскости 100°, в вертикальной 70°.
- Наклон луча APW2471VP6: 0°.
- Под разъёмы APW2471VP6 (8×RP-TNC) подбирают джамперы и переходы.
- Монтаж APW2471VP6: Ø30–50 мм.
- Габариты и масса APW2471VP6: 290 × 170 × 50 мм, 1,1 кг.
Поставка и документы
KADAMM APW2471VP6 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится APW2471VP6?
Ø.30–50 мм
Что нужно для подбора APW2471VP6?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW2471VP6.
Какие частоты поддерживает APW2471VP6?
Рабочая полоса APW2471VP6 — 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц. Это Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
