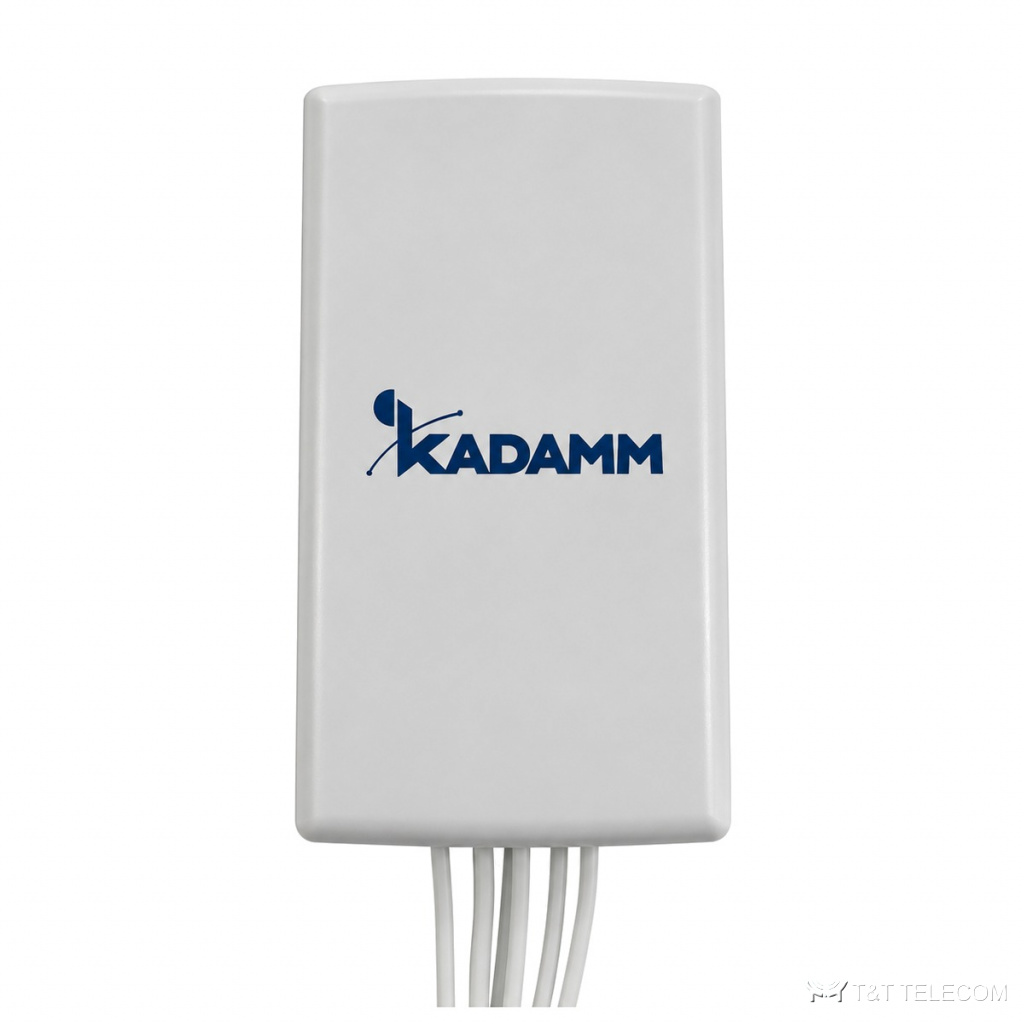

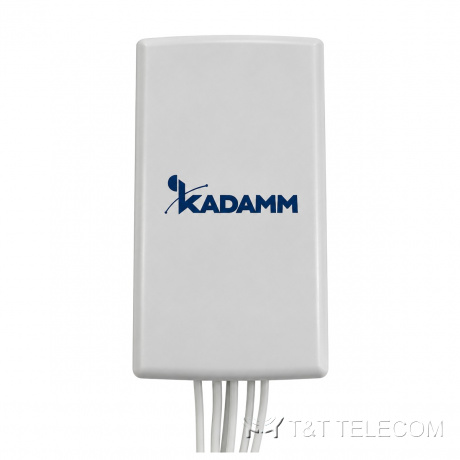

KADAMM APW24708 — трёхдиапазонная внешняя секторная антенна Wi-Fi 2400–2500 / 5150–5950 / 6000–7125 МГц, 8 дБи, 4 порта
Секторные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APW24708: секторная антенна Wi-Fi. Для беспроводных сетей и радиомостов APW24708 даёт нужную форму луча и усиление. Основные данные APW24708: полоса 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц; усиление 8 дБи; ширина луча 115°; поляризация вертикальная; разъёмы 4×RP-TNC; мощность до 50 Вт.
Область применения
- Диапазоны APW24708: Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
- Радиомосты и точки доступа операторов — APW24708.
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 115° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥20 |
Система 5150–5950 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥20 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥20 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × вилка RP-TNC |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 290 × 170 × 50 мм |
| Масса антенны | 0,75 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −30-+30° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APW24708 — 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц.
- Коэффициент усиления APW24708 — 8 дБи; больше усиление — уже луч.
- Ширина луча APW24708: в горизонтальной плоскости 115°, в вертикальной 50°.
- Наклон луча APW24708: 0°.
- Под разъёмы APW24708 (4×RP-TNC) подбирают джамперы и переходы.
- Монтаж APW24708: Ø30–50 мм.
- Габариты и масса APW24708: 290 × 170 × 50 мм, 0,75 кг.
Поставка и документы
Подберём KADAMM APW24708 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APW24708?
Рабочая полоса APW24708 — 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц. Это Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
Какой разъём у APW24708?
4×RP-TNC. Другие исполнения — уточняйте при заказе.
Какое усиление у APW24708?
8 дБи. Ширина луча — 115°.
