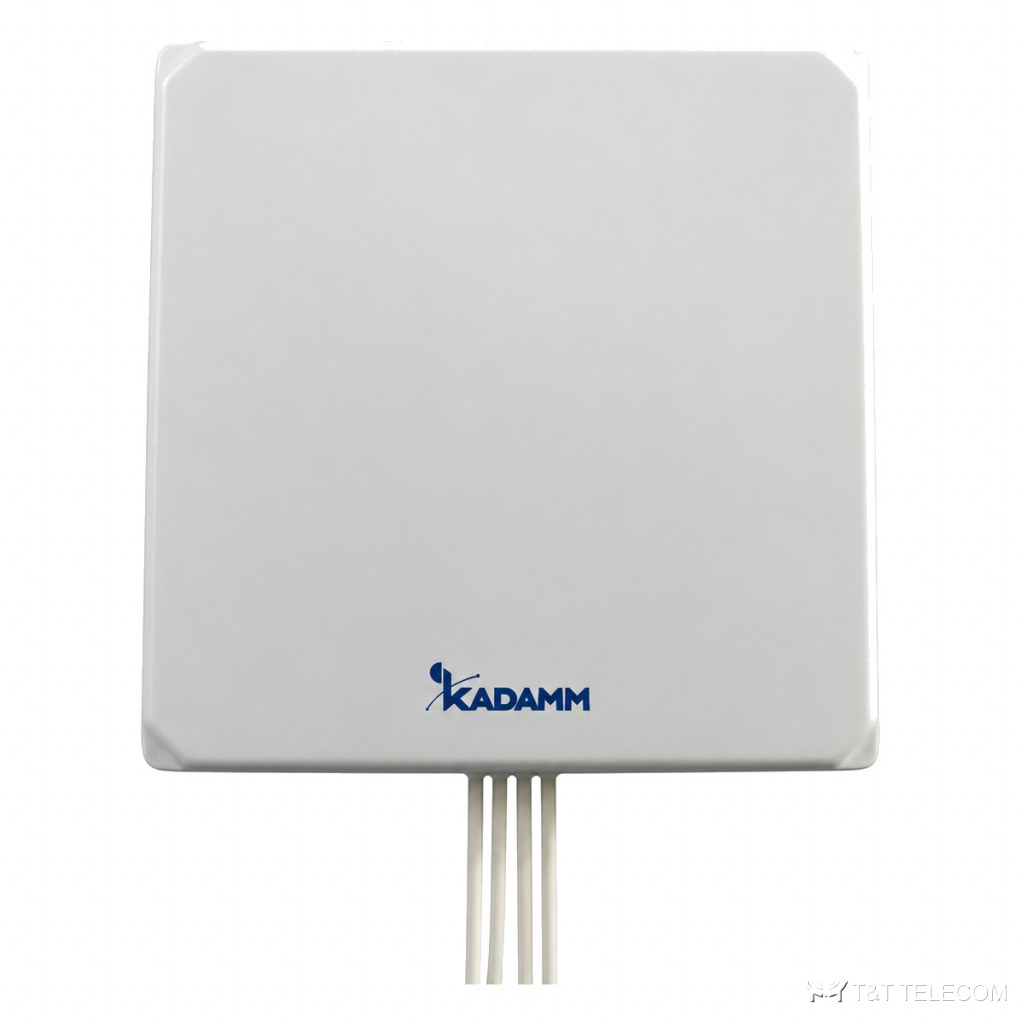

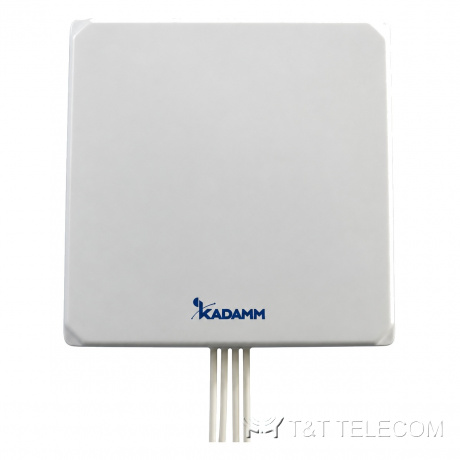

KADAMM APW24708-2 — трёхдиапазонная внешняя секторная антенна Wi-Fi 2400–2500 / 5150–5950 / 6000–7125 МГц, 8 дБи
Секторные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APW24708-2 — секторная антенна Wi-Fi. APW24708-2 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Основные данные APW24708-2: полоса 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц; усиление 8 дБи; ширина луча 115°; поляризация две линейные (v+h); разъёмы 4×RP-TNC; мощность до 50 Вт.
Область применения
- Полоса APW24708-2 охватывает Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
- Радиомосты и точки доступа операторов — APW24708-2.
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 115° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–5950 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × вилка RP-TNC |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 200 × 200 × 33 мм |
| Масса антенны | 0,58 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −90-+90° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø25–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой APW24708-2 — 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц.
- Усиление APW24708-2 — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APW24708-2: в горизонтальной плоскости 115°, в вертикальной 50°.
- Наклон луча APW24708-2: 0°.
- Под разъёмы APW24708-2 (4×RP-TNC) подбирают джамперы и переходы.
- Монтаж APW24708-2: Ø25–50 мм.
- Габариты и масса APW24708-2: 200 × 200 × 33 мм, 0,58 кг.
Поставка и документы
Подберём KADAMM APW24708-2 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у APW24708-2?
4×RP-TNC. Другие исполнения — уточняйте при заказе.
Какое усиление у APW24708-2?
8 дБи. Ширина луча — 115°.
Как крепится APW24708-2?
Ø.25–50 мм
