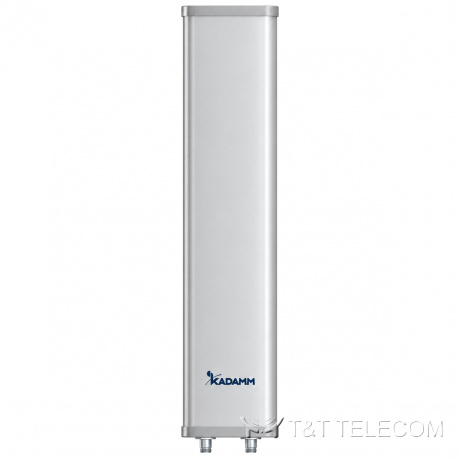

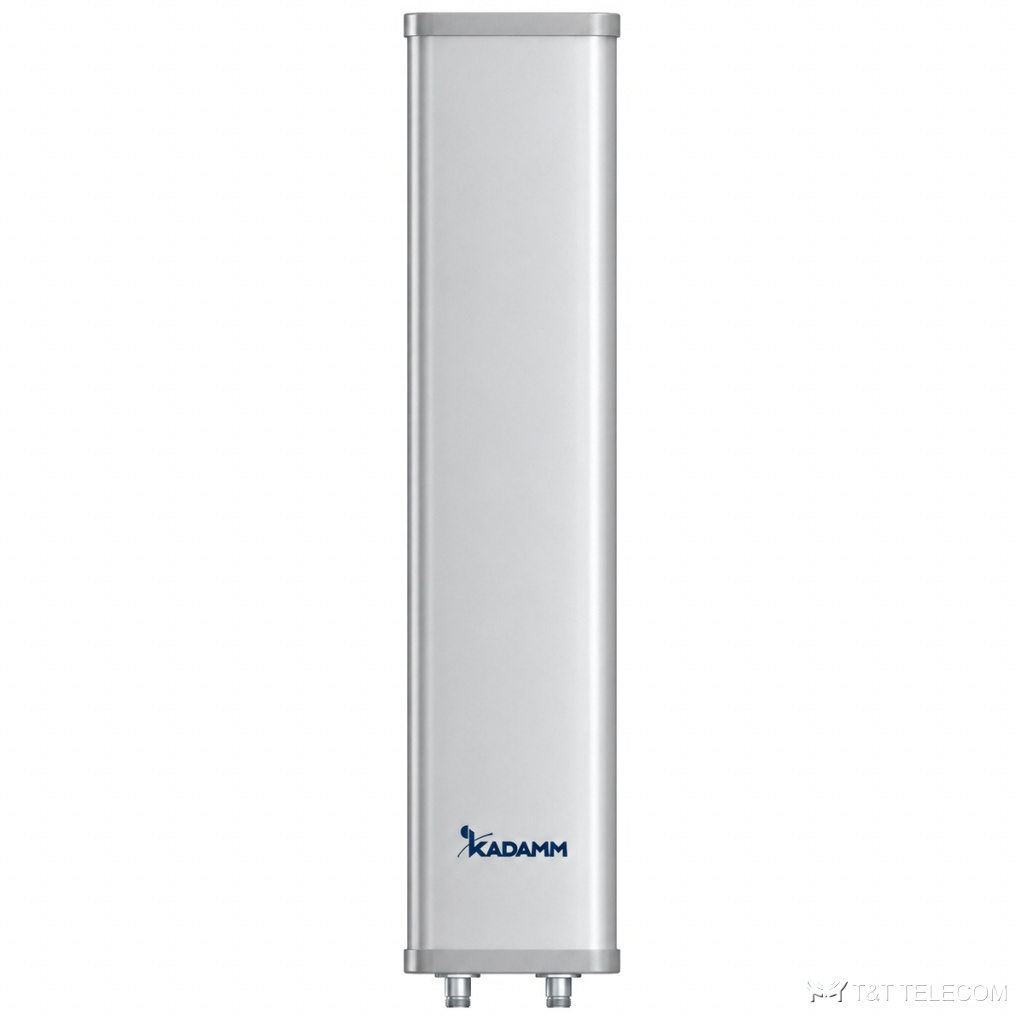

KADAMM APW2465VH15 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 15 дБи, 2 порта
Секторные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APW2465VH15 — секторная антенна Wi-Fi. Для беспроводных сетей и радиомостов APW2465VH15 даёт нужную форму луча и усиление. Ключевые параметры APW2465VH15: полоса 2400–2500 МГц; усиление 15 дБи; ширина луча 65°; поляризация две линейные (v+h); разъёмы 2×N; мощность до 200 Вт.
Где применяют
- Полоса APW2465VH15 охватывает Wi-Fi 2,4 ГГц.
- Радиомосты и точки доступа операторов — APW2465VH15.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥25 (при ±60°: ≥20) |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Развязка между входами, дБ | ≥30 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 450 × 128 × 56 мм |
| Размеры упаковки | 550 × 230 × 160 мм |
| Масса антенны | 1,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APW2465VH15: 2400–2500 МГц.
- Усиление APW2465VH15 — 15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APW2465VH15: в горизонтальной плоскости 65°, в вертикальной 15°.
- Под разъёмы APW2465VH15 (2×N) подбирают джамперы и переходы.
- Монтаж APW2465VH15: Ø35–75 мм.
- Габариты и масса APW2465VH15: 450 × 128 × 56 мм, 1,5 кг.
Поставка и документы
KADAMM APW2465VH15 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у APW2465VH15?
15 дБи. Ширина луча — 65°.
Как крепится APW2465VH15?
Ø.35–75 мм
Что нужно для подбора APW2465VH15?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW2465VH15.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM APW2465VH15 — техническое описание 283.95 КБ
