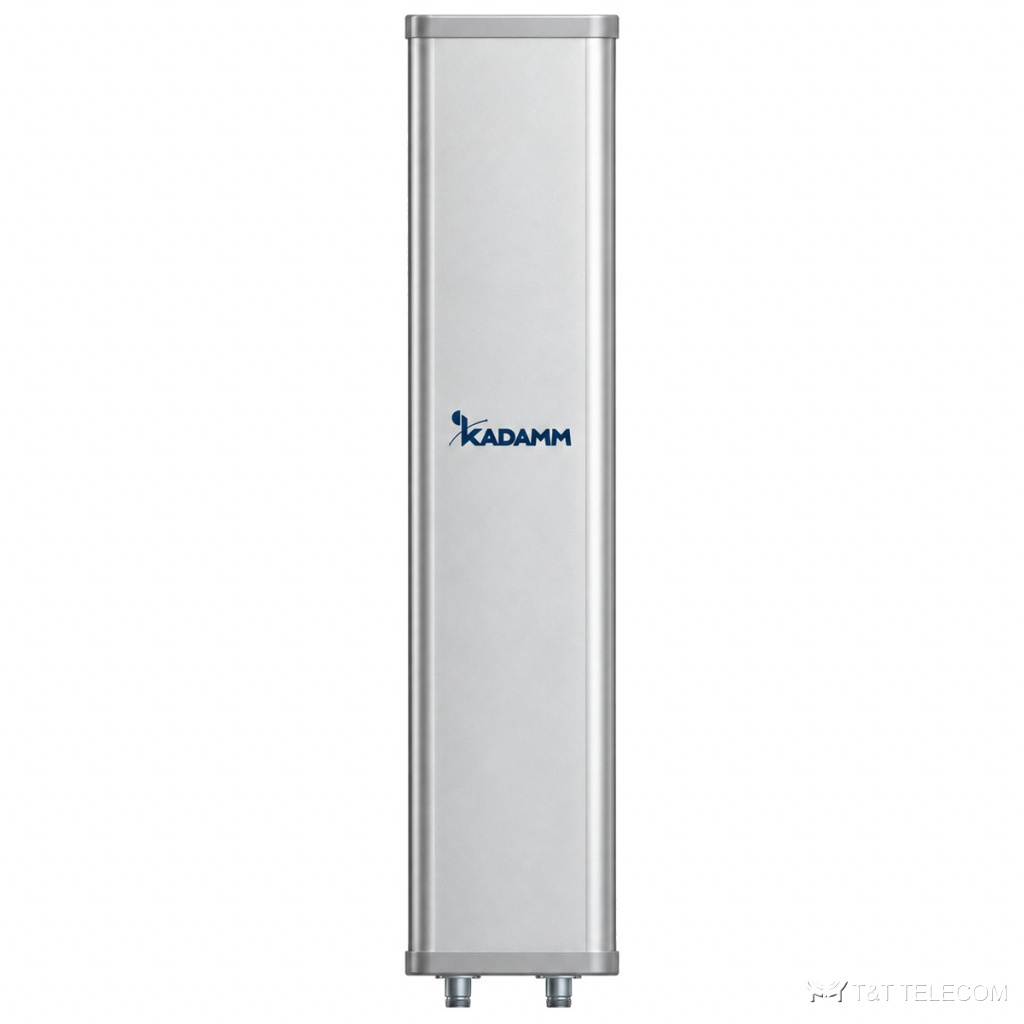

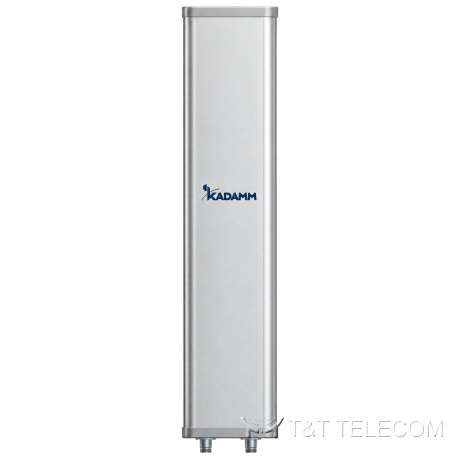

KADAMM APW24120VH12 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 12 дБи, 2 порта
Секторные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APW24120VH12 — секторная антенна Wi-Fi. APW24120VH12 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Основные данные APW24120VH12: полоса 2400–2500 МГц; усиление 12 дБи; ширина луча 118°; поляризация две линейные (v+h); разъёмы 2×N; мощность до 200 Вт.
Где применяют
- Полоса APW24120VH12 охватывает Wi-Fi 2,4 ГГц.
- Уличные и внутренние сети Wi-Fi — APW24120VH12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 118° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Развязка между входами, дБ | ≥28 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 128 × 56 мм |
| Размеры упаковки | 600 × 230 × 160 мм |
| Масса антенны | 1,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APW24120VH12: 2400–2500 МГц.
- Усиление APW24120VH12 — 12 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APW24120VH12: в горизонтальной плоскости 118°, в вертикальной 15°.
- Под разъёмы APW24120VH12 (2×N) подбирают джамперы и переходы.
- Монтаж APW24120VH12: Ø35–75 мм.
- Габариты и масса APW24120VH12: 500 × 128 × 56 мм, 1,5 кг.
Поставка и документы
KADAMM APW24120VH12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у APW24120VH12?
12 дБи. Ширина луча — 118°.
Как крепится APW24120VH12?
Ø.35–75 мм
Что нужно для подбора APW24120VH12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW24120VH12.
