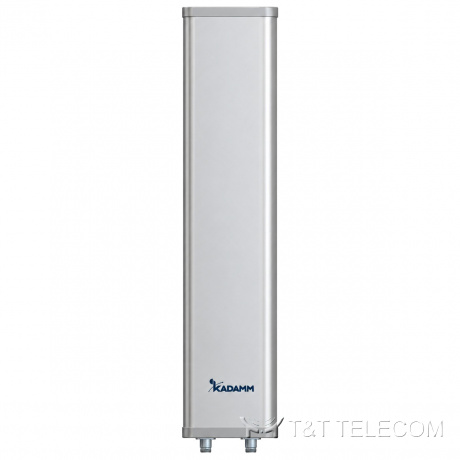

KADAMM APW24120DP12 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 12 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

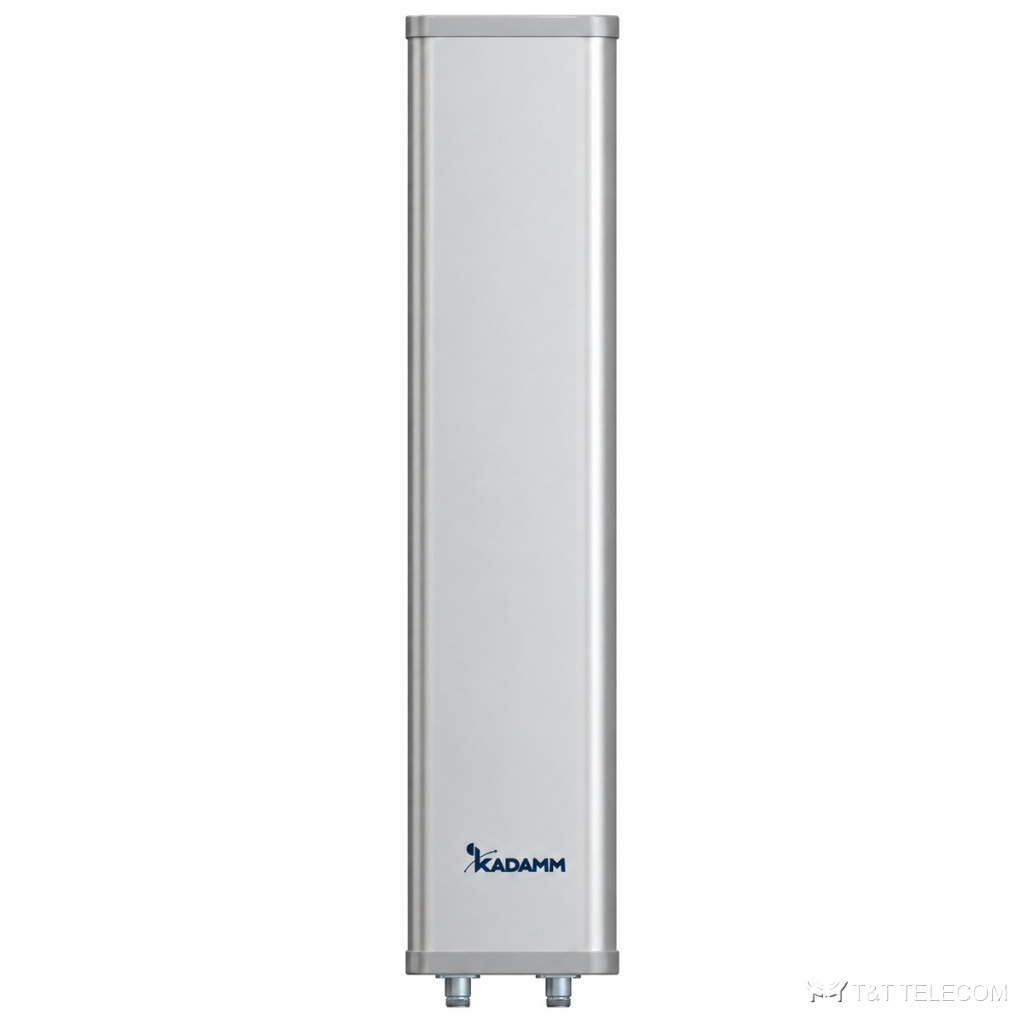

KADAMM APW24120DP12: секторная антенна Wi-Fi. APW24120DP12 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Коротко о APW24120DP12: полоса 2400–2500 МГц; усиление 12 дБи; ширина луча 120°; поляризация ±45°; разъёмы 2×N; мощность до 200 Вт.
Для каких задач
- Диапазоны APW24120DP12: Wi-Fi 2,4 ГГц.
- Уличные и внутренние сети Wi-Fi — APW24120DP12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Развязка между входами, дБ | ≥28 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 128 × 56 мм |
| Размеры упаковки | 600 × 230 × 160 мм |
| Масса антенны | 1,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APW24120DP12 — 2400–2500 МГц.
- Усиление APW24120DP12 — 12 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APW24120DP12: в горизонтальной плоскости 120°, в вертикальной 15°.
- Под разъёмы APW24120DP12 (2×N) подбирают джамперы и переходы.
- Монтаж APW24120DP12: Ø35–75 мм.
- Габариты и масса APW24120DP12: 500 × 128 × 56 мм, 1,5 кг.
Поставка и документы
KADAMM APW24120DP12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора APW24120DP12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW24120DP12.
Какие частоты поддерживает APW24120DP12?
Рабочая полоса APW24120DP12 — 2400–2500 МГц. Это Wi-Fi 2,4 ГГц.
Какой разъём у APW24120DP12?
2×N. Другие исполнения — уточняйте при заказе.
