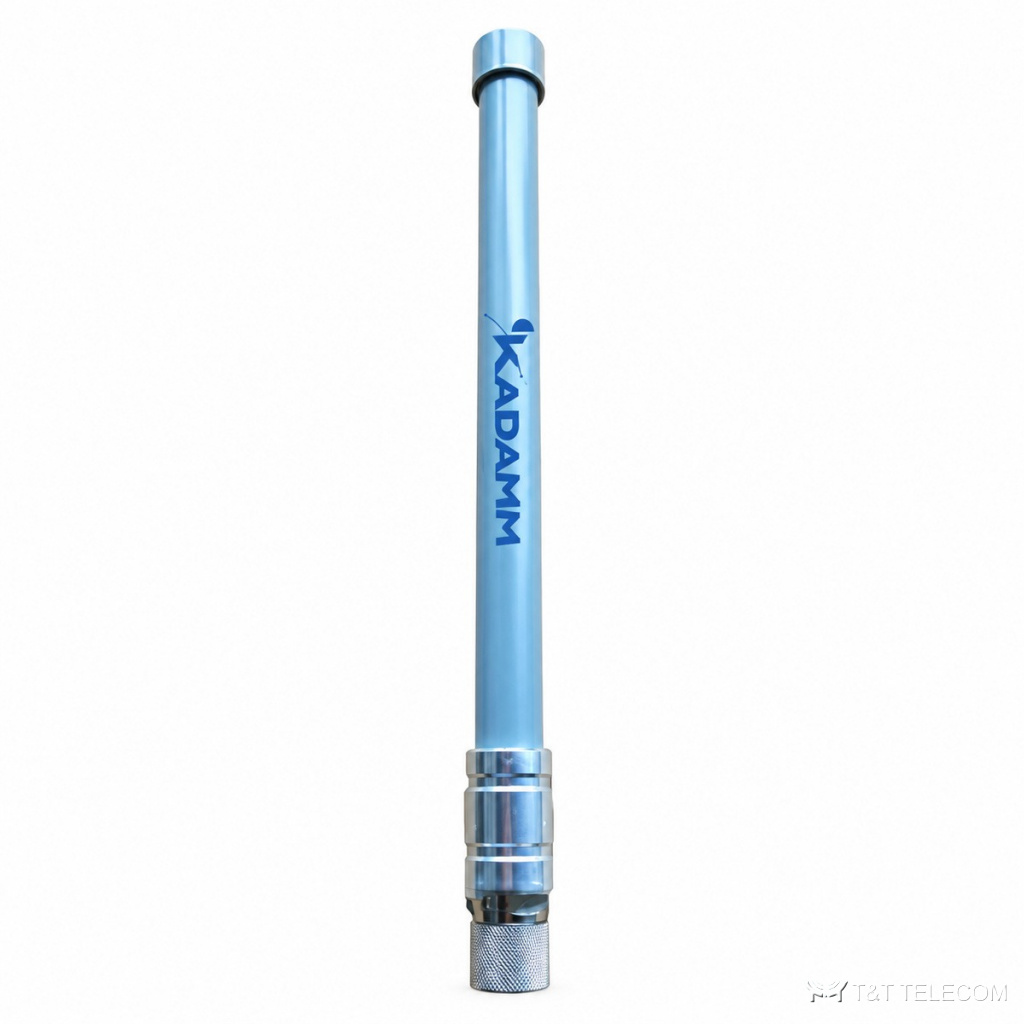

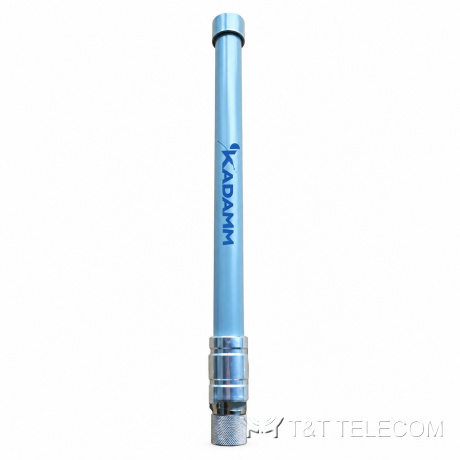

KADAMM AOW24-10 — всенаправленная антенна Wi-Fi 2,4 ГГц (2380–2520 МГц), 10 дБи
Всенаправленные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AOW24-10 — всенаправленная антенна Wi-Fi. Для беспроводных сетей и радиомостов AOW24-10 даёт нужную форму луча и усиление. Коротко о AOW24-10: полоса 2380–2520 МГц; усиление 10 дБи; ширина луча 360°; поляризация вертикальная; разъёмы N; мощность до 200 Вт.
Где применяют
- Полоса AOW24-10 охватывает Wi-Fi 2,4 ГГц.
- Уличные и внутренние сети Wi-Fi — AOW24-10.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Ширина ДН (Г) | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM AOW24-10 | 2380–2520 | 360° | 8° | вилка N | Ø24×(900±5) | 0,33 |
| KADAMM AOW24-10-2 | 2400–2483 | — | 10,5° | вилка N или розетка N | 1000 | 0,8 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,33–0,8 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Как подобрать
- Сверьте частоты своей сети с полосой AOW24-10 — 2380–2520 МГц.
- Коэффициент усиления AOW24-10 — 10 дБи; больше усиление — уже луч.
- Ширина луча AOW24-10: в горизонтальной плоскости 360°, в вертикальной по исполнению (см. таблицу «Исполнения»).
- Под разъёмы AOW24-10 (N) подбирают джамперы и переходы.
- Габариты и масса AOW24-10: по исполнению (см. таблицу «Исполнения»), 0,33–0,8 кг.
Поставка и документы
KADAMM AOW24-10 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AOW24-10?
10 дБи. Ширина луча — 360°.
Что нужно для подбора AOW24-10?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AOW24-10.
Какие частоты поддерживает AOW24-10?
Рабочая полоса AOW24-10 — 2380–2520 МГц. Это Wi-Fi 2,4 ГГц.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AOW24-10 — техническое описание 446.58 КБ
