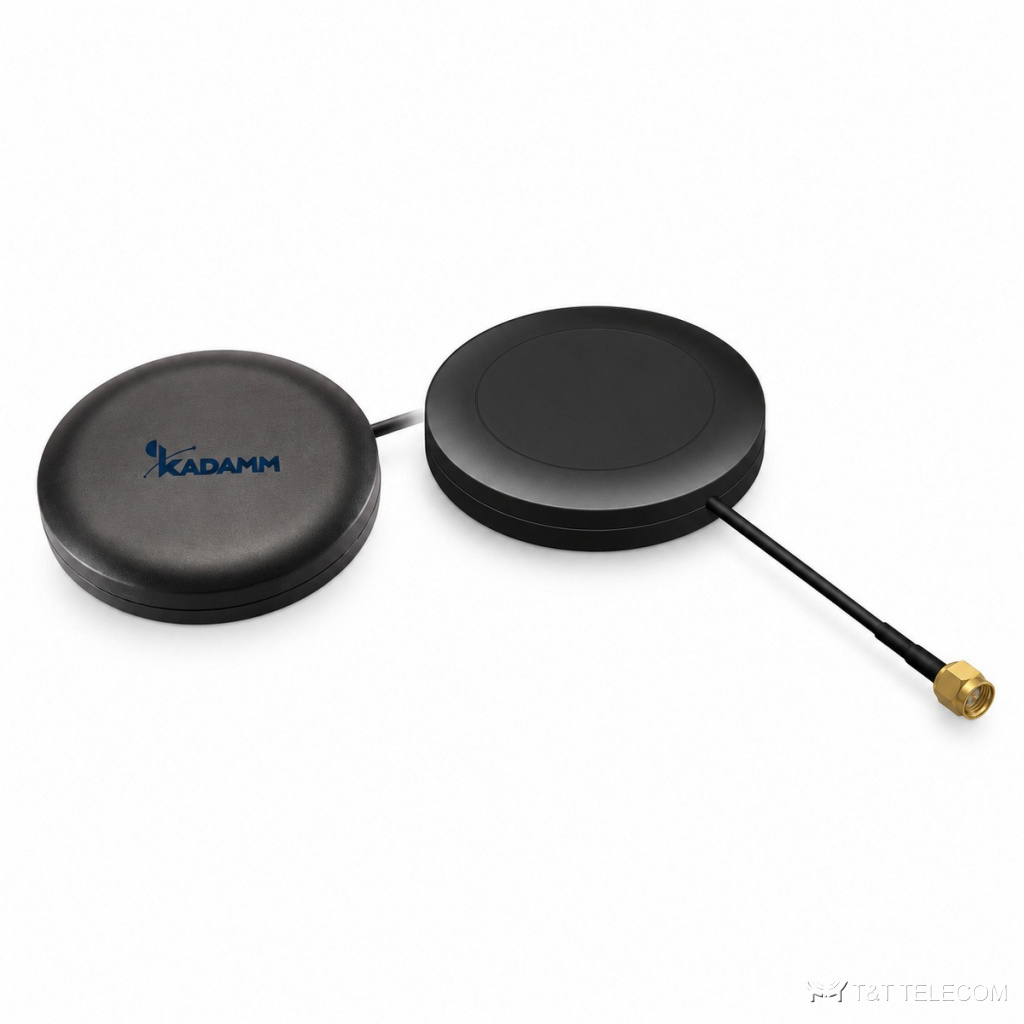

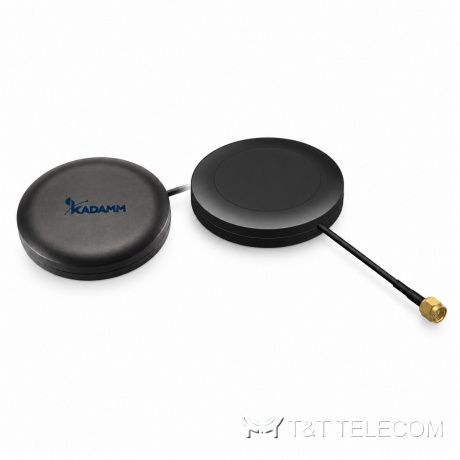

KADAMM AMS-LTE-M — антенны 4G 698–2700 МГц на магнитном основании с кабелем, 2–5 дБи

KADAMM AMS-LTE-M — антенны 4G 698–2700 МГц на магнитном основании с кабелем, 2–5 дБи
Антенны 4G для модемов и терминалов
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AMS-LTE-M — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM AMS-LTE-M — антенны. AMS-LTE-M подключается к модему, терминалу телеметрии или встраивается в устройство. Коротко о AMS-LTE-M: полоса 698–960 МГц и 1710–2700 МГц; усиление 2–5 дБи; поляризация линейная; разъёмы SMA, MCX.

Как устроена AMS-LTE-M

AMS-LTE-M подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса AMS-LTE-M — 698–960 / 1710–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Усиление AMS-LTE-M — 2–5 дБи. Разъёмы AMS-LTE-M: SMA, MCX. Конструкция AMS-LTE-M: крепление: клей, магнит; работает при −40…+85 °C.

Область применения

  • Полоса AMS-LTE-M охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
  • Телеметрия, счётчики и датчики — AMS-LTE-M.

Технические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Коэффициент усиленияпо исполнению (см. таблицу «Исполнения»)
КСВНпо исполнению (см. таблицу «Исполнения»)
Поляризациялинейная
Волновое сопротивление50 Ом

Исполнения

АртикулЧастотыУсилениеКСВНРазмер, ммКабель, разъёмКрепление, защита
KADAMM AMS-LTE-2M698–960 / 1710–2690 МГц2 дБименее 3уточняйте у менеджераRG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу)клей или магнит
KADAMM AMS-LTE-2M2698–960 / 1710–2690 МГц2 дБименее 3уточняйте у менеджераRG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу)клей или магнит, IP67
KADAMM AMS-LTE-2M3698–868 / 1850–2690 МГц2 дБic≤ 2уточняйте у менеджераRG174; длина — уточняйте у менеджера; MCX (другие — по заказу)магнит
KADAMM AMS-LTE-5M698–960 / 1710–2700 МГц5 дБименее 2Ø60 × 460RG58; длина — уточняйте у менеджера; SMA, вилка (другие — по заказу)магнит

Механика и условия эксплуатации

ПараметрЗначение
Типантенна с кабелем
Размерыпо исполнению (см. таблицу «Исполнения»)
Кабельпо исполнению (см. таблицу «Исполнения»)
Разъёмпо исполнению (см. таблицу «Исполнения»)
Креплениепо исполнению (см. таблицу «Исполнения»)
Степень защитыAMS-LTE-2M2 — IP67; остальные исполнения — уточняйте у менеджера
МатериалAMS-LTE-2M, AMS-LTE-2M2 — ABS; остальные исполнения — уточняйте у менеджера
Рабочая температура−40…+85 °C
Относительная влажностьдо 95 %; AMS-LTE-2M3 — уточняйте у менеджера
Виброустойчивость10–55 Гц, амплитуда 1,5 мм, 2 ч

Подбор под объект

  • Сверьте частоты своей сети с полосой AMS-LTE-M — 698–960 МГц и 1710–2700 МГц.
  • Усиление AMS-LTE-M — 2–5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Разъёмы AMS-LTE-M — SMA, MCX; кабельные сборки готовят под них заранее.
  • Монтаж AMS-LTE-M: клей, магнит.
  • Габариты и масса AMS-LTE-M: по исполнению (см. таблицу «Исполнения»).
  • Разъём SMA, MCX должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.

Поставка и документы

Подберём KADAMM AMS-LTE-M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие частоты поддерживает AMS-LTE-M?
Рабочая полоса AMS-LTE-M — 698–960 МГц и 1710–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какой разъём у AMS-LTE-M?
SMA, MCX. Другие исполнения — уточняйте при заказе.

Какое усиление у AMS-LTE-M?
2–5 дБи.

Как крепится AMS-LTE-M?
Клей, магнит.
