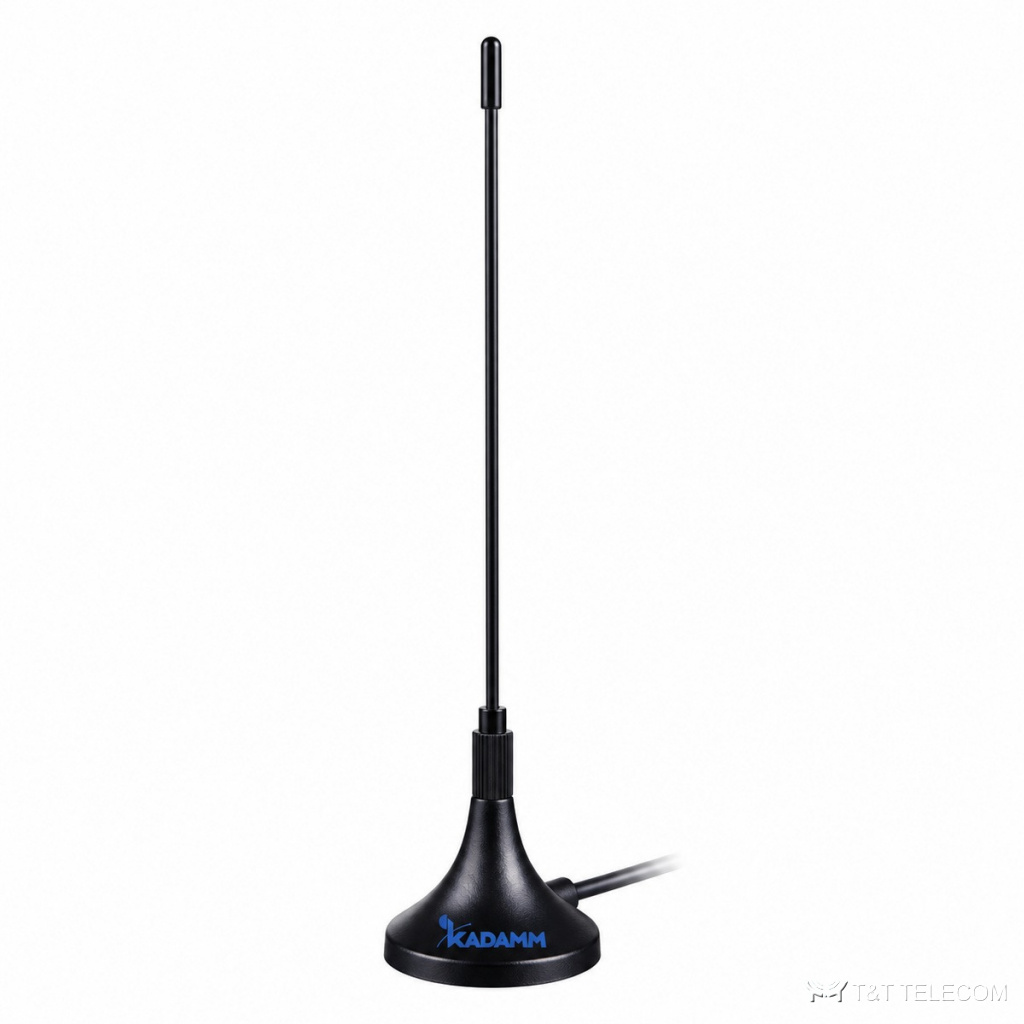

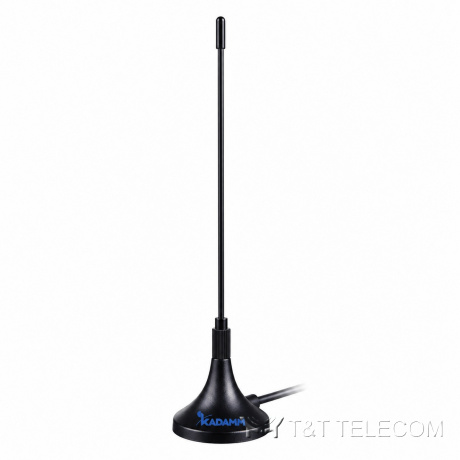

KADAMM AMS-ISM — антенны 315 и 433 МГц на магнитном основании с кабелем RG174, 2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AMS-ISM — антенны. Антенна AMS-ISM для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Коротко о AMS-ISM: полоса 423–443 МГц; усиление 2 дБи; поляризация линейная.
Принцип работы и конструкция
AMS-ISM служит для каналов сбора данных и LoRa: малое усиление, круговая диаграмма по горизонтали, простой монтаж на шкаф или опору. Рабочая полоса AMS-ISM — 423–443 МГц. Длина волны на средней частоте AMS-ISM около 69 см — от неё зависят размеры излучателей. Коэффициент усиления AMS-ISM составляет 2 дБи (−0,1 дБд).
Разъёмы AMS-ISM: SMA. Конструкция AMS-ISM: крепление: магнит; работает при −40…+85 °C.
Область применения
- Модемы и роутеры 4G — AMS-ISM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Полоса пропускания | AMS-433-2M — ± 10 МГц от центральной частоты; остальные исполнения — уточняйте у менеджера |
| Коэффициент усиления | 2 дБи |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM AMS-315-2M | 315 МГц | 2 дБи | менее 2,5 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-433-2M | 433 МГц | 2 дБи | менее 2 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | SMA (другие — по заказу) |
| Крепление | магнит |
| Рабочая температура | −40…+85 °C |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | AMS-433-2M — Ø29 × 120 мм; остальные исполнения — уточняйте у менеджера |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AMS-ISM — 423–443 МГц.
- Коэффициент усиления AMS-ISM — 2 дБи; больше усиление — уже луч.
- Монтаж AMS-ISM: магнит.
Поставка и документы
Подберём KADAMM AMS-ISM под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AMS-ISM?
Магнит.
Сколько это в дБд — усиление 2 дБи?
−0,1 дБд: от значения в дБи отнимают 2,15 дБ.
Что нужно для подбора AMS-ISM?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AMS-ISM.
Какие частоты поддерживает AMS-ISM?
Рабочая полоса AMS-ISM — 423–443 МГц.
