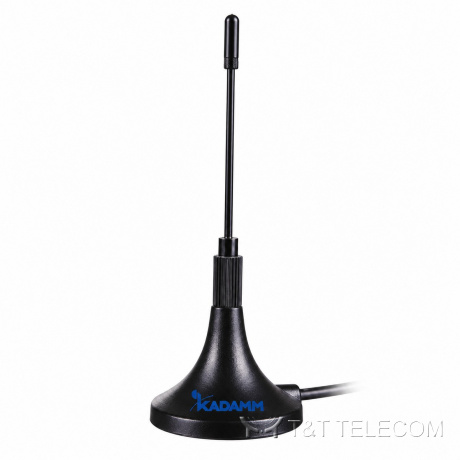

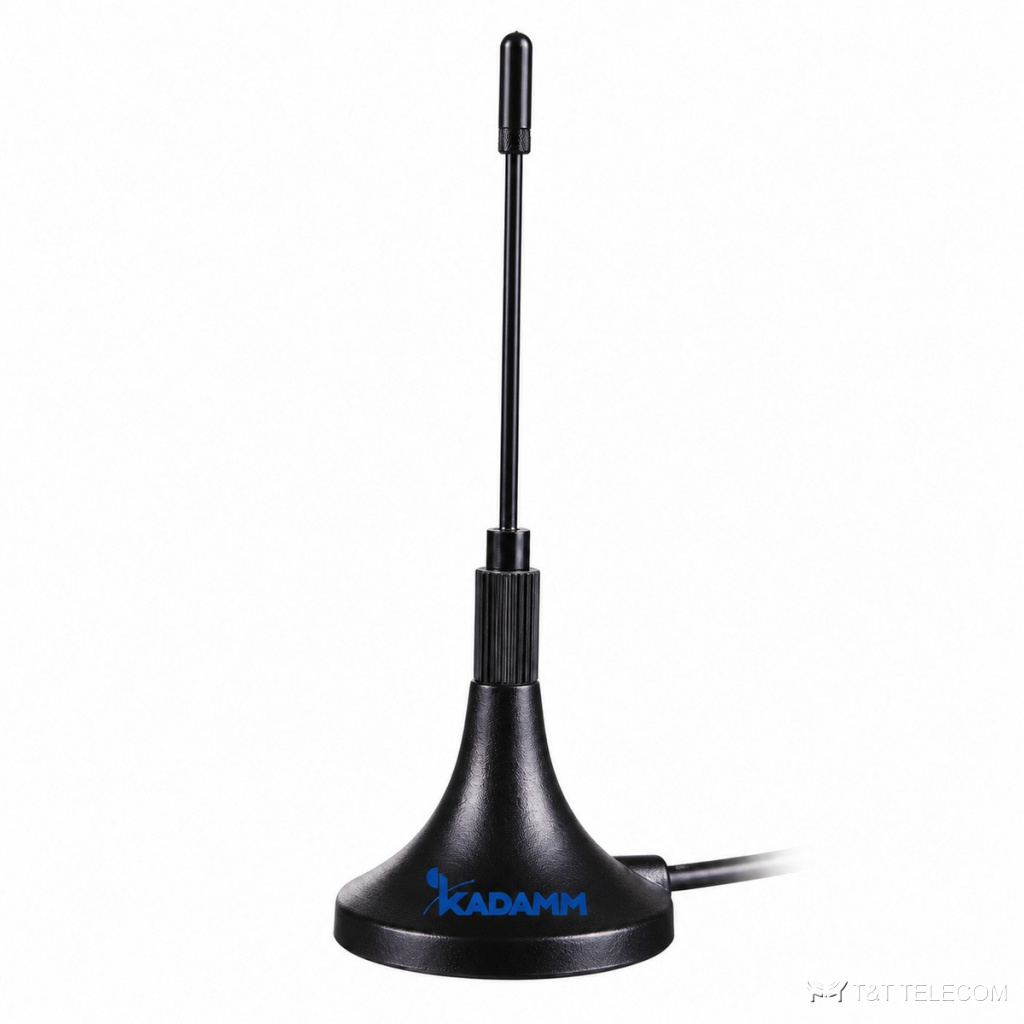

KADAMM AMS-GSM — антенны 2G/3G 824–960 / 1710–2170 МГц на магнитном основании с кабелем, 1–7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AMS-GSM: антенны. AMS-GSM подключается к модему, терминалу телеметрии или встраивается в устройство. Ключевые параметры AMS-GSM: полоса 824–960 МГц и 1710–2170 МГц; усиление 1–7 дБи; поляризация линейная; разъёмы SMA, MCX, FAKRA.
Устройство и принцип работы
AMS-GSM подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса AMS-GSM — 824–960 / 1710–2170 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
Усиление AMS-GSM — 1–7 дБи. Разъёмы AMS-GSM: SMA, MCX, FAKRA. Конструкция AMS-GSM: крепление: магнит, клей; работает при −40…+85 °C.
Для каких задач
- Через AMS-GSM работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Телеметрия, счётчики и датчики — AMS-GSM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 824–960 / 1710–2170 МГц |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM AMS-GSM-1M | 824–960 / 1710–2170 МГц | 1 дБи | менее 2,5 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-2M | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-2M2 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2,5 | уточняйте у менеджера | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-2M3 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2,5 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-2M4 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2,5 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP66 |
| KADAMM AMS-GSM-3M | 824–960 / 1710–2170 МГц | 3 дБи | менее 2,5 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-3M2 | 824–960 / 1710–2170 МГц | 3 дБи | менее 2,5 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-3M3 | 824–960 / 1710–2170 МГц | 3 дБи | менее 2 | уточняйте у менеджера | RG58; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-3M4 | 824–960 / 1710–2170 МГц | 3 дБи | менее 2 | Ø33 × 160 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-3M5 | 824–960 / 1710–2170 МГц | 3 дБи | менее 2 | Ø30 × 160 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-4M | 824–960 / 1710–2170 МГц | 4 дБи | менее 2 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-5M | 824–960 / 1710–2170 МГц | 5 дБи | менее 2 | уточняйте у менеджера | RG58; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит |
| KADAMM AMS-GSM-7M | 824–960 / 1710–2170 МГц | 7 дБи | менее 2 | Ø70 × 600 | RG58; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит, IP67 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Грозозащита | AMS-GSM-3M4 — есть; остальные исполнения — уточняйте у менеджера |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | AMS-GSM-2M2, AMS-GSM-2M4 — ABS; остальные исполнения — уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | AMS-GSM-2M2, AMS-GSM-2M4, AMS-GSM-3M4, AMS-GSM-7M — до 95 %; остальные исполнения — уточняйте у менеджера |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AMS-GSM: 824–960 МГц и 1710–2170 МГц.
- Коэффициент усиления AMS-GSM — 1–7 дБи; больше усиление — уже луч.
- Под разъёмы AMS-GSM (SMA, MCX, FAKRA) подбирают джамперы и переходы.
- Монтаж AMS-GSM: магнит, клей.
- Габариты и масса AMS-GSM: по исполнению (см. таблицу «Исполнения»).
- Разъём SMA, MCX, FAKRA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM AMS-GSM по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AMS-GSM?
Магнит, клей.
Что нужно для подбора AMS-GSM?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AMS-GSM.
Какие частоты поддерживает AMS-GSM?
Рабочая полоса AMS-GSM — 824–960 МГц и 1710–2170 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AMS-GSM — техническое описание 219.62 КБ
