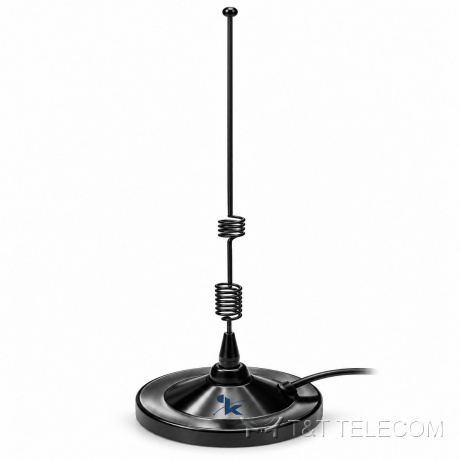

KADAMM AMS-GSM-LTE — антенны 900 / 1800 МГц и 4G 698–2700 МГц на магнитном основании, 5,5–7,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AMS-GSM-LTE: антенны. Антенна AMS-GSM-LTE для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Ключевые параметры AMS-GSM-LTE: полоса 698–2700 МГц; усиление 5,5–7,5 дБи; разъёмы SMA, BNC, TNC.
Принцип работы и конструкция
AMS-GSM-LTE подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса AMS-GSM-LTE — 698–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление AMS-GSM-LTE — 5,5–7,5 дБи. Разъёмы AMS-GSM-LTE: SMA, BNC, TNC.
Область применения
- Через AMS-GSM-LTE работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Телеметрия, счётчики и датчики — AMS-GSM-LTE.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM AMS-GSM-5.5M | 900 / 1800 МГц | 5,5 дБи | SMA (другие — по заказу) | 320 мм | менее 1,5 | на магнитном основании |
| KADAMM AMS-GSM-7.5M | 900 / 1800 МГц | 7,5 дБи | SMA (другие — по заказу) | 370 мм | менее 1,5 | на магнитном основании |

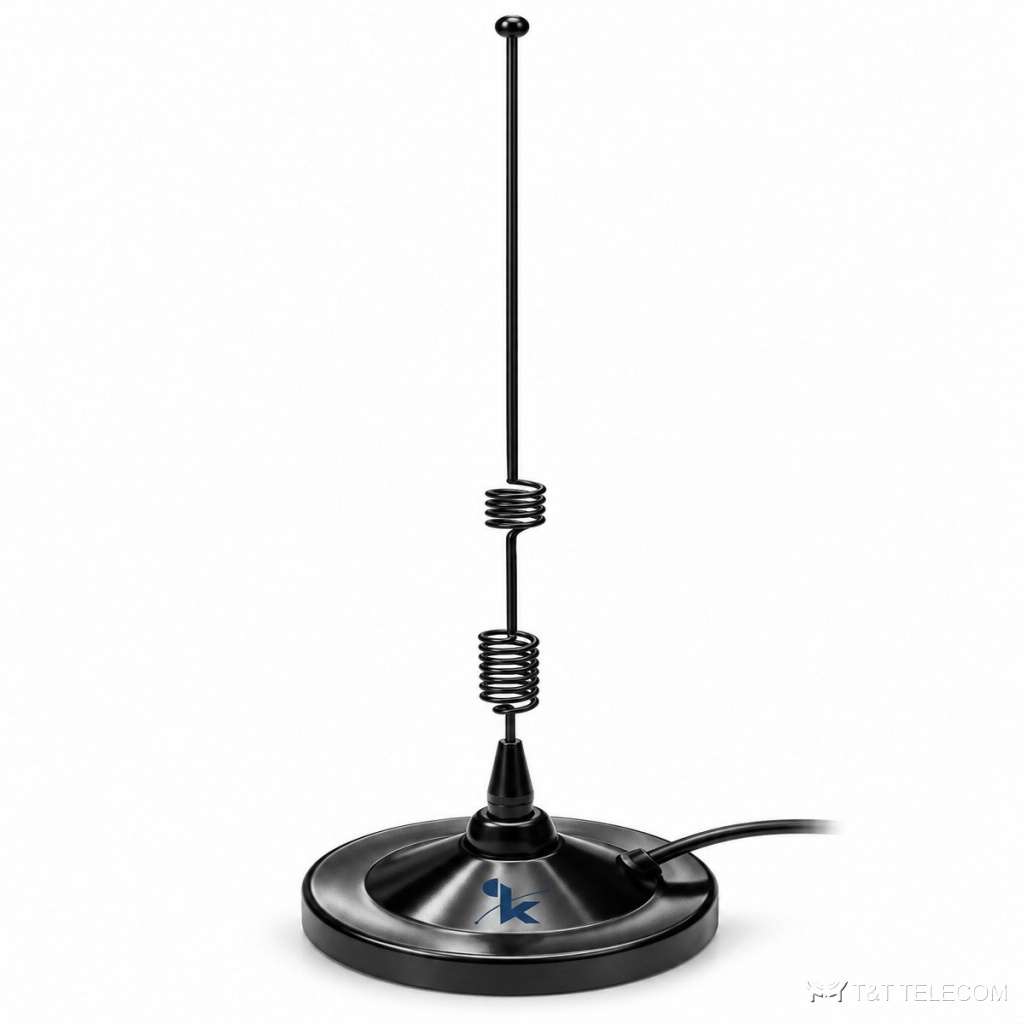

| KADAMM AMS-LTE-7.5M | 698–2700 МГц | 7,5 дБи | SMA (вилка), BNC или TNC | 300 мм | уточняйте у менеджера | штырь с катушкой на магнитном основании |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства или выносная с кабелем |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой AMS-GSM-LTE — 698–2700 МГц.
- Коэффициент усиления AMS-GSM-LTE — 5,5–7,5 дБи; больше усиление — уже луч.
- Разъёмы AMS-GSM-LTE — SMA, BNC, TNC; кабельные сборки готовят под них заранее.
- Разъём SMA, BNC, TNC должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
KADAMM AMS-GSM-LTE поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у AMS-GSM-LTE?
SMA, BNC, TNC. Другие исполнения — уточняйте при заказе.
Какое усиление у AMS-GSM-LTE?
5,5–7,5 дБи.
Что нужно для подбора AMS-GSM-LTE?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AMS-GSM-LTE.
