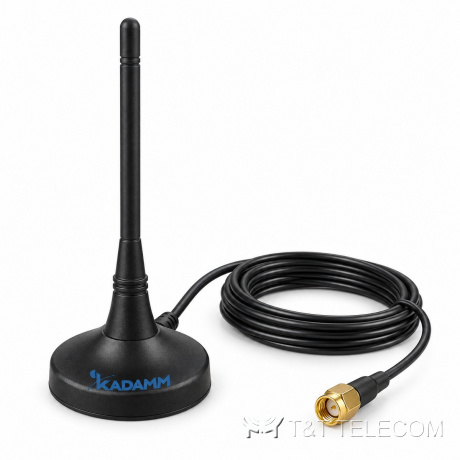

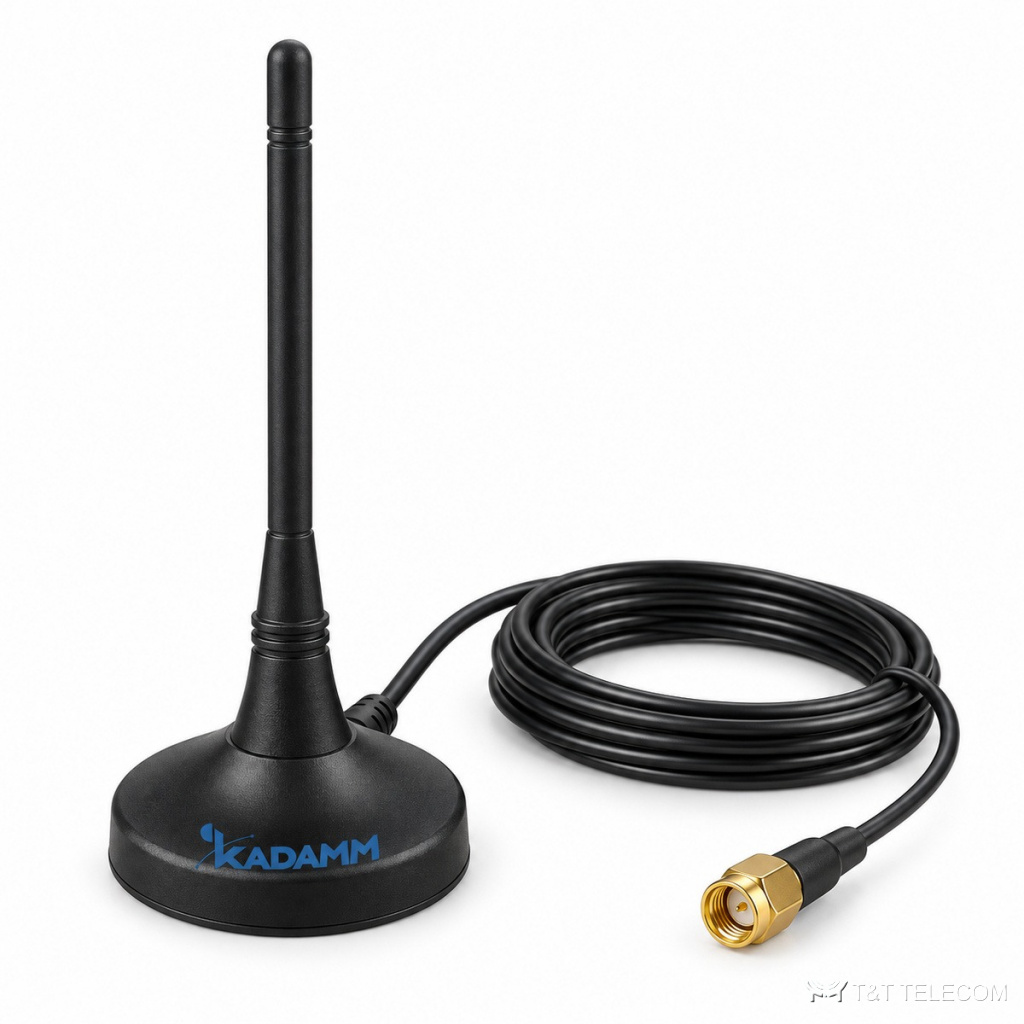

KADAMM AMS-470-2-3B — антенна 470–510 МГц (LoRa), 2 дБи, кабель 3 м, SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AMS-470-2-3B: антенна. Антенна AMS-470-2-3B для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Ключевые параметры AMS-470-2-3B: полоса 470–510 МГц; усиление 2,0 ± 0,5 дБи; поляризация вертикальная.
Устройство и принцип работы
AMS-470-2-3B подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса AMS-470-2-3B — 470–510 МГц. Длина волны на средней частоте AMS-470-2-3B около 61 см — от неё зависят размеры излучателей.
Усиление AMS-470-2-3B — 2,0 ± 0,5 дБи. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной AMS-470-2-3B и абонентами нет. КСВН AMS-470-2-3B — не более 2,0: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы AMS-470-2-3B: SMA.
Конструкция AMS-470-2-3B: работает при −40…+85 °C.
Где применяют
- Телеметрия, счётчики и датчики — AMS-470-2-3B.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 470–510 МГц |
| Усиление | 2,0 ± 0,5 дБи |
| КСВН | ≤2,0 |
| Волновое сопротивление | 50 Ом |
| Обратные потери | не хуже −9,2 дБ |
| Поляризация | Вертикальная |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Кабель | RG174, 3 м |
| Разъём | SMA |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+80 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AMS-470-2-3B: 470–510 МГц.
- Усиление AMS-470-2-3B — 2,0 ± 0,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъём SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Подберём KADAMM AMS-470-2-3B под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что означает КСВН не более 2,0?
Доля отражённой мощности при таком КСВН у AMS-470-2-3B — не больше 11,1 %, остальное уходит в антенну.
Что нужно для подбора AMS-470-2-3B?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AMS-470-2-3B.
Какие частоты поддерживает AMS-470-2-3B?
Рабочая полоса AMS-470-2-3B — 470–510 МГц.
Какое усиление у AMS-470-2-3B?
2,0 ± 0,5 дБи.
