KADAMM AM-600/3800: автомобильные и мобильные антенны. Антенна AM-600/3800 для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Коротко о AM-600/3800: полоса 600–3800 МГц; усиление 4–10 дБи; поляризация вертикальная; мощность до до 100 Вт.
Принцип работы и конструкция
AM-600/3800 сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса AM-600/3800 — 600–3800 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление AM-600/3800 — 4–10 дБи (по модели). Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной AM-600/3800 и абонентами нет. КСВН AM-600/3800 — по модели — см. таблицу. Допустимая мощность на вход AM-600/3800 — до 100 Вт. Разъёмы AM-600/3800: по модели — см. таблицу.
Конструкция AM-600/3800: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.
Область применения
- Диапазоны AM-600/3800: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Телеметрия, счётчики и датчики — AM-600/3800.
- Для AM-600/3800: служебный и общественный транспорт, спецтехника.
- Для AM-600/3800: мобильные пункты связи и диспетчеризации.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–3800 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 4–10 дБи (по модели) |
| Поляризация | вертикальная |
| Число портов | 1/6 портов |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | до 100 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM AM-600/3800-6 | 600–960 / 1710–3800 | 2,5/5/6 дБи | 6 | вертикальная | уточняйте у менеджера | уточняйте у менеджера | 6 × SMA (вилка) (возможен другой по заказу) | 6 × 3M | 1,4 кгS | −40…+85 °C | ≤2,0 |
| KADAMM AM-698/3800-4 | 698–3800 | 2/4 | 1 | вертикальная | уточняйте у менеджера | 50 | SMA (вилка) | 168 | уточняйте у менеджера | — | ≤2,0 |
| KADAMM AM-700/3600-5M | 700–3600 | 3/5 | 1 | вертикальная | уточняйте у менеджера | 50 | SMA (вилка) | 45 | 0,08 | — | ≤2,0 |

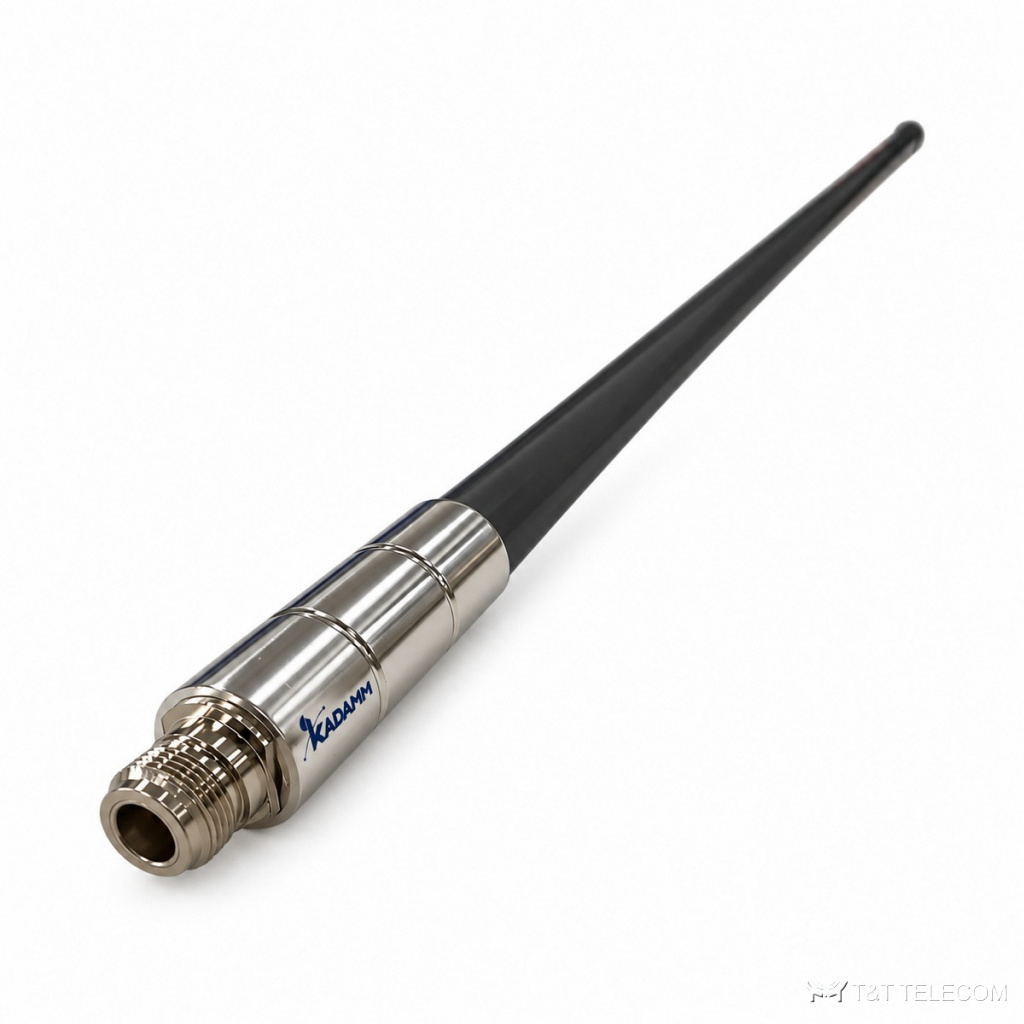

| KADAMM AM-2400/2500-10 | 2400–2500 | 10 | 1 | вертикальная | ±1 / — | 100 Вт | N (розетка) | Ø28,8* (960±10) | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AM-600/3800: 600–3800 МГц.
- Усиление AM-600/3800 — 4–10 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса AM-600/3800: по модели — см. таблицу.
- Разъём по модели — см. таблицу должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
KADAMM AM-600/3800 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает AM-600/3800?
Рабочая полоса AM-600/3800 — 600–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у AM-600/3800?
4–10 дБи.
Что нужно для подбора AM-600/3800?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-600/3800.
