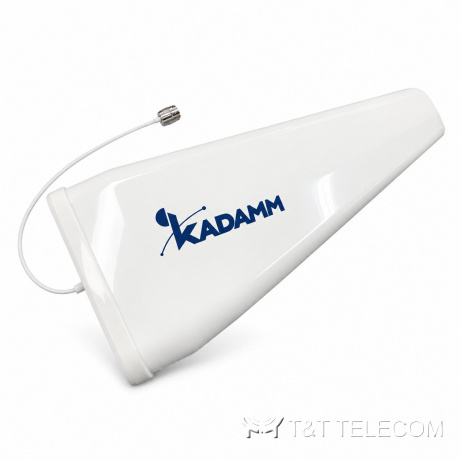

KADAMM ALP-600/6000 — логопериодические антенны 600–6000 МГц: 10,5–12 дБи, 5 моделей

KADAMM ALP-600/6000 — логопериодические антенны 600–6000 МГц: 10,5–12 дБи, 5 моделей
Логопериодические антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM ALP-600/6000 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ALP-600/6000: логопериодические антенны. ALP-600/6000 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Основные данные ALP-600/6000: полоса 600–6000 МГц; усиление 10,5–12 дБи; поляризация по модели; мощность до 50 Вт.

Устройство и принцип работы

ALP-600/6000 — логопериодическая антенна: вибраторы разной длины стоят с постоянным отношением размеров. На каждой частоте работает своя группа элементов, поэтому полоса широкая, а усиление и форма луча по ней почти не меняются. Рабочая полоса ALP-600/6000 — 600–6000 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Усиление ALP-600/6000 — 10,5–12 дБи (по модели). КСВН ALP-600/6000 — по модели — см. таблицу. Допустимая мощность на вход ALP-600/6000 — 50 Вт. Разъёмы ALP-600/6000: по модели — см. таблицу. Конструкция ALP-600/6000: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.

Область применения

  • Полоса ALP-600/6000 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
  • Сети радиосвязи и сотовой связи — ALP-600/6000.
  • Донорская антенна репитера на несколько диапазонов сразу — ALP-600/6000.
  • Измерения и мониторинг эфира в широкой полосе — ALP-600/6000.

Технические характеристики

ПараметрЗначение
Диапазон частот600–6000 МГц (по модели — см. таблицу)
Коэффициент усиления10,5–12 дБи (по модели)
Поляризацияпо модели
Число портов1 порт
КСВНпо модели — см. таблицу
Максимальная мощность на порт50 Вт
Волновое сопротивление50 Ом

Исполнения

АртикулДиапазон, МГцУсиление, дБиПортовПоляризацияДН Г / ВМощность, ВтРазъёмГабариты, ммМассаТемператураКСВН
KADAMM ALP-0640V11600–698 / 698–960 / 1710–2700 / 3300–40007 / 8 / 9,5 / 11 / 11,51вертикальная108° / 102° / 90° / 75° / 54° / 98° / 83° / 66° / 58° / 42°50 Вт4.3-10 (розетка)440 × 205 × 601,1−40…+65 °C≤2,5
KADAMM ALP-0660V11600–617 / 617–698 / 698–960 / 1425–2700 / 3300–4200 / 4000–60007 / 8 / 9,5 / 11 / 11,5 / 101вертикальная108° / 102° / 90° / 75° / 54° / 65° / 98° / 83° / 66° / 58° / 42° / 45°50 Вт / 50 Вт / 50 Вт / 50 Вт / 50 Вт / 50 ВтN или 4.3-10 (розетка)440 × 205 × 60 мм1,1 кг−40…+65 °C≤2,5
KADAMM ALP-0638V12698–960 / 1710–380010/12 дБи1вертикальнаяуточняйте у менеджера50 Вт4.3-10 или N (розетка)450 × 210 × 65 ммуточняйте у менеджера−40…+65 °C≤2,0
KADAMM ALP-0640V12698–960 / 1710–400010/12 дБи1вертикальнаяуточняйте у менеджера50 Вт4.3-10 или N (розетка)450 × 210 × 65 ммуточняйте у менеджера−40…+65 °C≤2,0
KADAMM ALP-0640V10698–40009,5/10/10,51уточняйте у менеджерауточняйте у менеджерауточняйте у менеджерауточняйте у менеджерауточняйте у менеджерауточняйте у менеджера——

Механика и условия эксплуатации

ПараметрЗначение
Разъёмпо модели — см. таблицу
Габаритыпо модели — см. таблицу
Массапо модели — см. таблицу
Креплениеуточняйте у менеджера
Рабочая температурапо модели — см. таблицу

Подбор под объект

  • Рабочие частоты системы должны лежать внутри полосы ALP-600/6000: 600–6000 МГц.
  • Коэффициент усиления ALP-600/6000 — 10,5–12 дБи; больше усиление — уже луч.
  • Габариты и масса ALP-600/6000: по модели — см. таблицу.

Поставка и документы

Подберём KADAMM ALP-600/6000 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора ALP-600/6000?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-600/6000.

Какие частоты поддерживает ALP-600/6000?
Рабочая полоса ALP-600/6000 — 600–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какое усиление у ALP-600/6000?
10,5–12 дБи.
