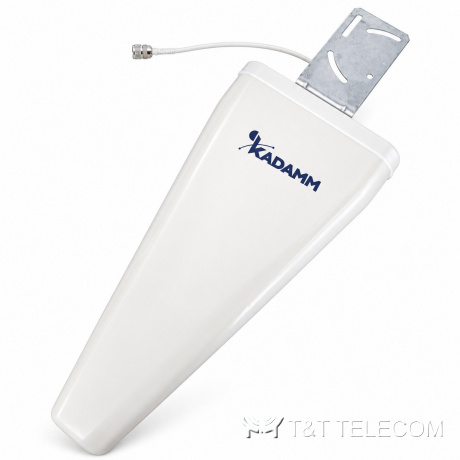

KADAMM ALP-0825V11 — логопериодическая антенна 800–2500 МГц, 11 дБи, кабель RG58
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

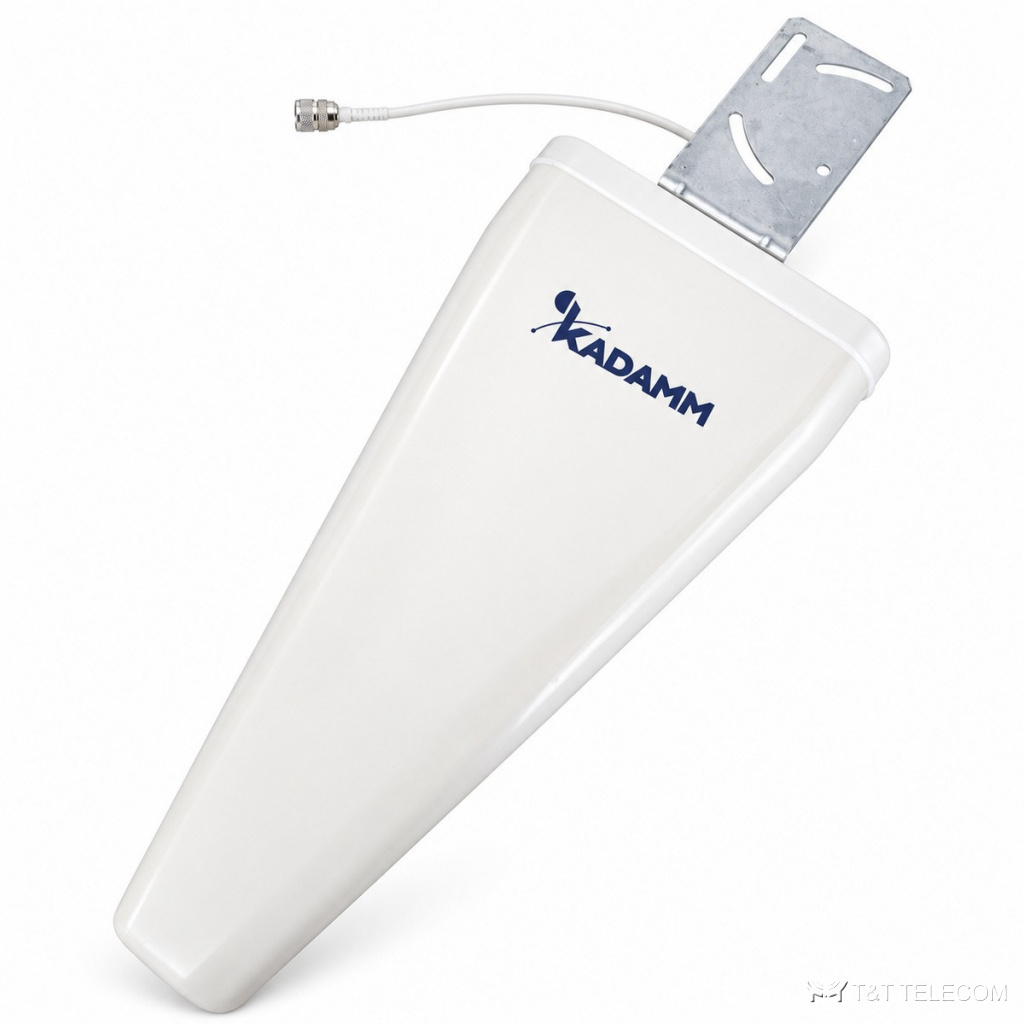

KADAMM ALP-0825V11: логопериодическая антенна. ALP-0825V11 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ALP-0825V11: полоса 800–2500 МГц; усиление 11 дБи; поляризация линейная; разъёмы SMA, N.
Принцип работы и конструкция
ALP-0825V11 — логопериодическая антенна: вибраторы разной длины стоят с постоянным отношением размеров. На каждой частоте работает своя группа элементов, поэтому полоса широкая, а усиление и форма луча по ней почти не меняются. Рабочая полоса ALP-0825V11 — 800–2500 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1.
Усиление ALP-0825V11 — 11 дБи, это 8,8 дБд относительно полуволнового вибратора. Каждые 3 дБ из 11 дБи эквивалентны удвоению мощности передатчика в рабочем направлении, но луч при этом сужается. КСВН ALP-0825V11 — менее 2: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы ALP-0825V11: SMA, N.
Конструкция ALP-0825V11: габариты 442 × 209 × 57 мм; крепление: винт; работает при −40…+85 °C.
Где применяют
- Диапазоны ALP-0825V11: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Приём слабого сигнала с одного направления — ALP-0825V11.
- Донорская антенна репитера на несколько диапазонов сразу — ALP-0825V11.
- Измерения и мониторинг эфира в широкой полосе (ALP-0825V11).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 800–2500 МГц |
| Коэффициент усиления | 11 дБи |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | направленная антенна для установки на трубу |
| Кабель | RG58; длина — уточняйте у менеджера |
| Разъём | N или SMA (другие — по заказу) |
| Крепление | винт |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Габариты | 442 × 209 × 57 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ALP-0825V11: 800–2500 МГц.
- Усиление ALP-0825V11 — 11 дБи: от него зависит дальность и уровень сигнала у абонента.
- Под разъёмы ALP-0825V11 (SMA, N) подбирают джамперы и переходы.
- Монтаж ALP-0825V11: винт.
Поставка и документы
Подберём KADAMM ALP-0825V11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ALP-0825V11?
Винт.
Что означает КСВН менее 2?
Доля отражённой мощности при таком КСВН у ALP-0825V11 — не больше 11,1 %, остальное уходит в антенну.
Сколько это в дБд — усиление 11 дБи?
8,8 дБд: от значения в дБи отнимают 2,15 дБ.
Что нужно для подбора ALP-0825V11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-0825V11.
Какие частоты поддерживает ALP-0825V11?
Рабочая полоса ALP-0825V11 — 800–2500 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
