Комбайнеры, диплексеры, дуплексеры и фильтры — устройства частотного объединения и разделения сигналов в антенно-фидерном тракте базовых станций. Они позволяют использовать один фидер и одну антенну для нескольких диапазонов или стандартов, сокращая число кабелей и антенн на мачте.

Что есть что

  • Диплексер — устройство частотной развязки, позволяющее одновременно и без взаимных помех передавать по одной линии сигналы двух разных диапазонов; по сути делитель-сумматор с функцией фильтрации.
  • Дуплексер — разделительный фильтр, позволяющий одной антенне одновременно передавать и принимать. Например, в GSM900 он разделяет полосы uplink 890-915 МГц и downlink 935-960 МГц.
  • Триплексер и квадроплексер объединяют три и четыре диапазона — например, 790-960 / 1710-1880 / 1920-2170 / 2490-2690 МГц.

Байпас постоянного тока и AISG

Для управления приводами электрического наклона (RET) и мачтовыми усилителями (TMA) сигнал постоянного тока и AISG передаётся через мультиплексор. Мультиплексоры RFS с автоматическим определением постоянного тока сами выбирают нужный байпас, что упрощает подбор.

Производители

RFS, SPINNER, KADAMM. По требованию заказчика в зависимости от входной мощности диапазон рабочих частот может быть расширен или ограничен.

Подразделы

  • Диплексеры
  • Комбайнеры

Номенклатура

- Многодиапазонные комбайнеры (Diplexers, Triplexers, Quadruplexers, Pentaplexers, Hexaplexer) для сетей сотовой связиКаталог
- Системы частотного разделения каналов (Сплиттеры, направленные ответвители) для сетей сотовой связиКаталог
- Фильтры широкополосные для базовых станций сотовой связиПрограмма поставок

Продукция немецкой компании Radio Frequency Systems (RFS)

- Диплексеры (междиапазонные комбайнеры) RFSПрограмма поставок

KADAMM

Dual Band Combiner 790-862/880-960 MHz
Diplexer 800/900790-862/880-960 MHz

DPX-0809-160-43F Комбайнер двухдиапазонный 790‑862/880‑960 МГц

Quadplexer 790-960/1710-1880/1920-2170/2400-2690 MHz

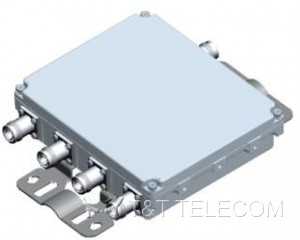

Quadplexer 790-960/1710-1880/1920-2170/2490-2690 MHz
Quad-Band Combiner 790-960/1710-1880/1920-2170/2490-2690 MHz
Quad-Band Combiner 790-960/1710-1880/1920-2170/2400-2690 MHz
Dual Band Combiner 390-470/790-2690 MHz
Комбайнер двухдиапазонный 390-470/790-2690 МГц
Diplexer 800/900790-862/880-960 MHz
DPX-1726-160-43F Dual-Band Combiner / Diplexer 1695-2200/2300-2700 MHz

Комбайнер двухдиапазонный/диплексер 1695-2200/2300-2700 МГц

DPX-1821-160-43F Diplexer 1800/2100 (4.3-10) / Diplexer 1710-1880/1920-2170 МГц

Dual-Band Combiner 1695-1880/1920-2200 MHz

Triple Band Combiner 790-960/1710-2170/2490-2690 MHz
Трёхдиапазонный комбайнер 790-960/1710-2170/2490-2690 МГц
DPX-7026-160-43F Комбайнер двухдиапазонный 700−960/1710−2700 MHz

Комбайнер двухдиапазонный 790-960/1710-2690

Комбайнеры двухдиапазонные/диплексеры 68-490/698-2690МГц; 68-500/698-2700МГц; 80-520/698-2700МГц; NF/4.3-10F/7-16F
Dual-Band CombinerDiplexer 68-490/698-2690 MHz, NF/4.3-10F/7-16F

Комбайнер двухдиапазонный/диплексер 68-490/698-2690 МГц

Dual-Band CombinerDiplexer 68-500/698-2700 МГц, NF/4.3-10F/7-16F

Комбайнер двухдиапазонный/диплексер 68-500/698-2700 МГц

Dual-Band CombinerDiplexer 80-520/698-2700 MHz, NF/4.3-10F/7-16F

Комбайнер двухдиапазонный/диплексер 80-520/698-2700 МГц

НаименованиеКраткое описание
QPX-09182126-160-43FQuadplexer 690-960/1710-1880/1920-2170/2300-2700MHz,4.3-10/F, IL 0.3, IS 50, PIM 160, IP 67 single unit, )
QPX-09182126-160-43F790-960/1710-1880/1920-2170/2490-2690 MHz, single unit, 4.3-10F, -160dBc, IP67
QPX-09212638-160-43F790-960/1710-2170/2490-2690/3300-3800 MHz, single unit, 4.3-10F, -160dBc, IP67
Quadplexer800-900/1800/2100/2600, 4.3-10F, -160dBc, IP67
Quadplexer68-490/790-2690, Low PIM, 4.3-10F, -160dBc, IP67
PPX-0918212638-160-43F790-960/1710-1880/1920-2170/2490-2690/3300-3800 MHz, single unit, 4.3-10F, -160dBc, IP67

В стадии разработки

Краткое описание
Фильтр FDD/TDD (4.3-10) Full Band TDD (2570-2620 МГц) для снижения влияния внеполосного излучения от FDD // Filter FDD/TDD (4.3-10). Full Band TDD (2570-2620 Mhz) for reducing the influence of out-of-band emissions from FDD

Полосы радиочастот российских операторов, не вошедшие в блоки FR1, FR2 3GPP)

ДиапазонUplinkDownlinkПолоса, МГцОператорПримечания
(UL), МГц(DL), МГц
B33 – TDD TDLTE-19001900 – 192020АнтаресРФ кроме Республики Крым и г.Севастополя
диапазон 720-736МГц (UL), 775-791МГц (DL) попадает в n28720,0 – 727,5761,0 – 768,52x7,5МТСРФ кроме Республики Крым и г.Севастополя Частотный диапазон отсутствует в списке частотных диапазонов 3GPP
727,5 – 735,0768,5 – 776,02x7,5Теле2
735,0 – 742,5776,0 – 783,52x7,5Вымпелком
742,5 – 750,0783,5 – 791,02x7,5Мегафон

Документация

Подбор и поставка

Поможем подобрать комбайнер или диплексер по техническому заданию или списку артикулов, проверим совместимость компонентов между собой и с существующей инфраструктурой. Поставка осуществляется по всей России для операторов связи, интеграторов и промышленных предприятий; комплектуем заказы под проект, включая сопутствующие кабели, переходники и инструмент.
