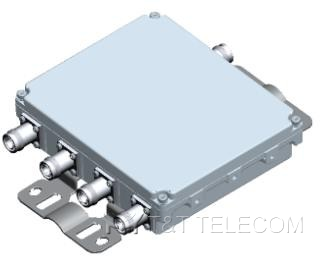

Четырехдиапазонный комбайнер 790-960/1710-1880/1920-2170/2490-2690 МГц
Оборудование для операторов сетей мобильной связи
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM — четырёхдиапазонный комбайнер 4х1 800-900/1800/2100/2600 для объединения диапазонов 790–960, 1710–1880, 1920–2170 и 2490–2690 МГц в общий фидер. Комбайнер обеспечивает развязку между портами не менее 50 дБ, PIM3 не хуже -160 дБн и пропуск питания через все порты. Разъёмы 4.3-10 Female, класс защиты IP67.
Электрические характеристики
| Параметр | Порт / полоса 1 | Порт / полоса 2 | Порт / полоса 3 | Порт / полоса 4 |
|---|---|---|---|---|
| Рабочий диапазон, МГц | 690–960 | 1710–1880 | 1920–2170 | 2300–2700 |
| Вносимое затухание, дБ | ≤ 0.3 | ≤ 0.35 (0.3 типовое) | ≤ 0.37 (0.3 типовое) | ≤ 0.3 |
| Развязка между портами, дБ | ≥ 50 | |||
| Обратные потери, дБ | ≥ 20 | |||
| PIM3 (несущая 2×43 dBm), дБн | ≤-160 | |||
| Пропуск питания | Через все порты | |||
| Входная мощность, Вт | ≤ 250 | |||
| Импеданс, Ом | 50 | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 Female |
| Размеры В×Ш×Г без разъёмов и кронштейна, мм | 204×177×50 |
| Вес с разъёмами и кронштейном, кг | 3.2 |
| Размер упаковки, мм | 340×280×155 |
| Цвет | Светло-серый |
| Монтаж | На столб (зажимы для столба Ø35–135 мм в комплекте) или на стену |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | -50…+65 |
| Относительная влажность воздуха, % | ≤95 |
| Класс защиты | IP67 |
| Молниезащита | 8 кА; импульс 8/20 мкс |
Аксессуары (заказываются отдельно)
| Артикул | Описание |
|---|---|
| 50801.5519050 | Крепёж для трубы |
Документация
- DATASHEET 406.99 КБ
