Четырехдиапазонный комбайнер 790-960/1710-1880/1920-2170/2400-2690 МГц
Пассивные компоненты АФТ для сетей мобильной связи
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

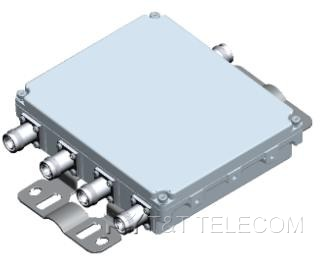

KADAMM — четырёхдиапазонный комбайнер 4х1 800-900/1800/2100/2600 (790–960 / 1710–1880 / 1920–2170 / 2400–2690 МГц) для объединения сигналов четырёх диапазонов мобильной связи в общий фидер. Вносимые потери 0,3–0,37 дБ, развязка портов не менее 50 дБ, PIM3 ≤ −160 дБн, пропуск DC/AISG через все порты, защита IP67.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон | полоса 1: 690–960 МГц; полоса 2: 1710–1880 МГц; полоса 3: 1920–2170 МГц; полоса 4: 2400–2700 МГц |
| Вносимые потери | порт 1 ≤ 0,3 дБ; порт 2 ≤ 0,35 дБ (0,3 тип.); порт 3 ≤ 0,37 дБ (0,3 тип.); порт 4 ≤ 0,3 дБ |
| Развязка между портами | ≥ 50 дБ |
| Обратные потери | ≥ 20 дБ |
| PIM3 (2×43 дБм) | ≤ −160 дБн |
| Пропуск питания DC/AISG | через все порты |
| Входная мощность | ≤ 250 Вт |
| Импеданс | 50 Ом |
Механические и климатические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 Female |
| Размеры В×Ш×Г (без разъёмов и кронштейна) | 204×177×50 мм |
| Масса (с разъёмами и кронштейном) | 3,2 кг |
| Размер упаковки | 340×280×155 мм |
| Цвет | светло-серый |
| Монтаж | на трубу Ø35–135 мм (хомуты в комплекте) или на стену |
| Рабочая температура | −50…+65 °C |
| Относительная влажность | ≤ 95 % |
| Степень защиты | IP67 |
| Молниезащита | 8 кА, импульс 8/20 мкс |
Аксессуары (заказываются отдельно)
| Артикул | Описание |
|---|---|
| 50801.5519050 | крепёж для трубы |
Документация
- DATASHEET 406.99 КБ
