Кварцевые резонаторы Jauch 5,0 МГц серии SS3/SS4 | Выводные в металлическом корпусе HC-49S (HC49-4H)
Кварцевые резонаторы Jauch
ПроизводительJauch
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Кварцевые резонаторы Jauch на 5,0 МГц в цельнометаллическом выводном корпусе HC-49S (HC49/U4H). Производство Jauch Quartz GmbH (Германия). В таблице 16 исполнений серий SS3 и SS4, ёмкость нагрузки от 12 до 30 пФ.
Назначение и применение
Кварцевый резонатор — частотозадающий элемент тактового генератора: он подключается к схеме генератора и задаёт его частоту 5,0 МГц. Выводной корпус предназначен для монтажа в отверстия печатной платы.
Особенности

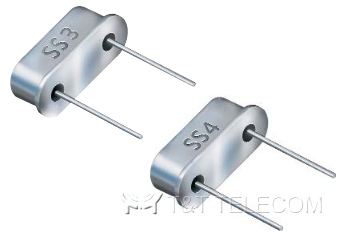

- Серии корпусов: SS3, SS4
- Ёмкость нагрузки: 12, 16, 20, 30 пФ
- Точность настройки / стабильность в диапазоне температур: 30/30, 30/50, 30/100 ppm
- Рабочая температура: −20…+70 °C, −40…+85 °C и −40…+105 °C
- Исполнения с суффиксом LF отмечены как соответствующие RoHS
- Специальные исполнения: изоляционная прокладка; изоляционная прокладка, выводы 4 мм; выводы 4,5 мм
Стандартные исполнения
| Обозначение (номинальная частота 5 МГц) | Емкость нагрузки | Точность/ стабильность | Рабочая температура | Примечания |
|---|---|---|---|---|
| Q 5,0-SS3-12-30/100-T2 | 12 пФ | 30/100 ppm | -40…+105 °C | |
| Q 5,0-SS3-12-30/100-T2-LF | 12 пФ | 30/100 ppm | -40…+105 °C | сертификат RoHS |
| Q 5,0-SS3-12-30/50 | 12 пФ | 30/50 ppm | -20…+70 °C | |
| Q 5,0-SS3-12-30/50-T2-TR-LF | 12 пФ | 30/50 ppm | -40…+105 °C | сертификат RoHS |
| Q 5,0-SS3-16-30/30-LF | 16 пФ | 30/30 ppm | -20…+70 °C | сертификат RoHS |
| Q 5,0-SS3-30-30/30-KIS-LF | 30 пФ | 30/30 ppm | -20…+70 °C | изоляционная прокладка |
| Q 5,0-SS3-30-30/30-LF | 30 пФ | 30/30 ppm | -20…+70 °C | сертификат RoHS |
| Q 5,0-SS3-30-30/30-LL=4-KIS-LF | 30 пФ | 30/30 ppm | -20…+70 °C | изоляционная прокладка, выводы 4 мм |
| Q 5,0-SS3-30-30/30-TR-LF | 30 пФ | 30/30 ppm | -20…+70 °C | сертификат RoHS |
| Q 5,0-SS4-12-30/50-LF | 12 пФ | 30/50 ppm | -20…+70 °C | сертификат RoHS |
| Q 5,0-SS4-16-30/30-LF | 16 пФ | 30/30 ppm | -20…+70 °C | сертификат RoHS |
| Q 5,0-SS4-16-30/30-T1-LF | 16 пФ | 30/30 ppm | -40…+85 °C | сертификат RoHS |
| Q 5,0-SS4-20-30/30-LL=4,5 | 20 пФ | 30/30 ppm | -20…+70 °C | выводы 4,5 мм |
| Q 5,0-SS4-20-30/50-C1=4FF-LL=4,5 | 20 пФ | 30/50 ppm | -20…+70 °C | выводы 4,5 мм |
| Q 5,0-SS4-20-30/50-LF | 20 пФ | 30/50 ppm | -20…+70 °C | сертификат RoHS |
| Q 5,0-SS4-30-30/50-LF | 30 пФ | 30/50 ppm | -20…+70 °C | сертификат RoHS |
