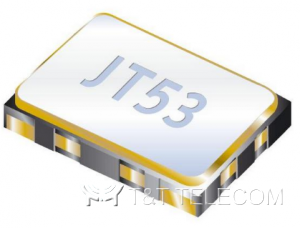

Кварцевый генератор Jauch JT53L / JT53LV (VC)TCXO (6-45 МГц) | Термокомпенсированный
Производитель: Jauch
Термокомпенсированные кварцевые генераторы...
Цена по запросу
Запросить цену
Серия JT
Кварцевый генератор Jauch JT75(V) (VC)TCXO (10-26 МГц) | Термокомпенсированный
Производитель: Jauch
Термокомпенсированные кварцевые генераторы...
Цена по запросу
Запросить цену
Генераторы Jauch серии JT — постоянные складские позиции термокомпенсированных кварцевых генераторов производства Jauch. В серию входят TCXO с фиксированной частотой и VCTCXO с управлением частотой напряжением; в списке приведены полные обозначения для заказа.
Что входит в список
- JT53L — TCXO в корпусе 5.0×3.2 мм.
- JT53LV и JT53V — управляемые версии VCTCXO.
- JT75 — TCXO в корпусе 7.0×5.0 мм.
- JT75V — VCTCXO в корпусе 7.0×5.0 мм.
Типовые частоты — 10, 12,8, 20, 24, 26 МГц и другие значения, востребованные в радиосвязи и навигации.
Как читать обозначение
Обозначение включает букву O, частоту в МГц, серию, коды стабильности и температурного диапазона, напряжение питания (3,0, 3,3 или 5,0 В) и суффикс LF для бессвинцового исполнения. Расшифровка кодов приведена в технических описаниях серии JT.
Где применяются
Опорные генераторы радиостанций, приёмников GPS/ГЛОНАСС, модулей сотовой связи, оборудования синхронизации и измерительной аппаратуры, где важна стабильность частоты при изменении температуры.
Как подобрать
Выберите частоту и напряжение питания, определите, нужна ли подстройка частоты (V-версии), и сверьте класс стабильности с требованиями системы.
Обозначения для заказа
Постоянные складские позиции кварцевых генераторов серии JT производства Jauch
| Обозначение для заказа | O 12,80-JT53LV-D-A-3,3-LF | O 20,0-JT75-A-A-3,3-LF |
| O 10,0-JT53L-A-K-3,3 | O 12,80-JT53V-A-A-5,0-LF | O 22,0-JT75V-B-A-3,3-LF |
| O 10,0-JT53L-D-A-3,3-LF | O 12,80-JT75-A-A-3,0-LF | O 24,0-JT75-A-A-3,3-LF |
| O 10,0-JT53LV-A-G-3,3-LF | O 12,80-JT75-A-A-3,3 | O 24,5760-JT75V-A-F-3,3-LF |
| O 10,0-JT53LV-A-G-3,3-LF | O 12,80-JT75-A-G-5,0-LF | O 25,0-JT53L-B-K-3,0-LF |
| O 10,0-JT53V-A-G-3,3 | O 12,80-JT75-D-G-3,3-LF | O 26,0-JT32-Z-A-2,5-LF |
| O 10,0-JT75-A-A-3,3-LF | O 12,80-JT75V-A-A-5,0-LF | O 26,0-JT53LV-A-A-2,8-LF |
| O 10,0-JT75-A-A-5,0-LF | O 14,40-JT53V-C-B-3,0-LF | O 26,0-JT75-A-A-5,0-LF |
| O 10,0-JT75-A-G-5,0 | O 14,74560-JT75-A-A-3,0 | O 26,0-JT75-D-G-3,0-LF |
| O 10,2450-JT53L-B-L-3,3 | O 14,74560-JT75-B-A-3,0-LF | O 27,0-JT53L-D-F-3,3-LF |
| O 10,2450-JT53LV-A-C-2,8-LF | O 14,74560-JT75-D-H-3,0-LF | O 27,0-JT75-A-E-5,0-LF |
| O 10,2450-JT75-A-A-3,3-LF | O 16,3680-JT53L-A-A-3,3-LF | O 39,0-JT32-B-(-20/85C)-3,0-LF |
| O 12,0-JT75V-B-A-3,0-LF | O 16,3840-JT53-A-G-3,3-LF | O 40.0-JT53L-A-K-3.3-LF |
| O 12,2880-JT75V-A-C-3,3-LF | O 16,3840-JT75-A-A-5,0-LF | O 40.0-JT53L-Z-K-3.3-LF |
| O 12,80-JT53-A-A-3,3-LF | O 16,3840-JT75-A-F-3,3-LF | O 44,0-JT53L-A-A-2,8-LF |
| O 12,80-JT53-A-A-5,0-LF | O 18,0-JT18V-B-F-5,0 | O 44,0-JT53L-A-H-3,3-LF |
| O 12,80-JT53L-A-A-2.8-LF | O 20,0-JT53LV-A-A-3,3-LF | |
| O 12,80-JT53LV-B-A-3,3-LF | O 20,0-JT53V-A-A-3,3-LF |
Подбор и поставка
Подберём генератор серии JT по частоте, стабильности и питанию, проверим складские позиции и организуем поставку.
