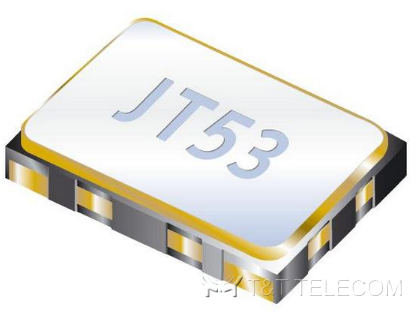

Jauch JT53L / JT53LV — термокомпенсированные кварцевые генераторы TCXO и VCTCXO (с управлением частотой напряжением) на диапазон 6–45 МГц. Выход — «обрезанная синусоида» (Clipped Sine), корпус 5.0 x 3.2 x 1.1 мм. Производство Jauch Quartz GmbH (Германия).
Особенности
- Исполнения TCXO (JT53L, JT53) и VCTCXO (JT53LV, JT53V) — в последних частоту можно подстраивать управляющим напряжением
- Стабильность частоты от ±1.0 до ±3.0 ppm в зависимости от исполнения
- Напряжение питания 2,8; 3,0; 3,3 или 5,0 В
- Рабочие диапазоны температур от −10…+60 °C до −40…+85 °C
- Компактный SMD-корпус 5.0 x 3.2 x 1.1 мм
Сетка стандартных частот
| Обозначение | Номинальная частота | Тип | Стабильность частоты | Рабочая температура | Напряжение питания | Тип термостабилизации |
|---|---|---|---|---|---|---|
| O 10.0-JT53L-A-K-3.3 | 10 МГц | JT53L | ± 2.5 ppm | -40...+85 °C | 3,3 В | TCXO |
| O 10.0-JT53L-D-A-3.3-LF | 10 МГц | JT53L | ± 1.0 ppm | -30...+80 °C | 3,3 В | TCXO |
| O 10.0-JT53LV-A-G-3.3-LF | 10 МГц | JT53LV | ± 2.5 ppm | -30...+75 °C | 3,3 В | VCTCXO |
| O 10.0-JT53LV-A-G-3.3-LF | 10 МГц | JT53LV | ± 2.5 ppm | -30...+75 °C | 3,3 В | JT53LV |
| O 10.0-JT53V-A-G-3.3 | 10 МГц | JT53V | ± 2.5 ppm | -30...+75 °C | 3,3 В | VCTCXO |
| O 10.2450-JT53L-B-L-3.3 | 10,245 МГц | JT53L | ± 2.0 ppm | -20...+85 °C | 3,3 В | TCXO |
| O 10.2450-JT53LV-A-C-2.8-LF | 10,245 МГц | JT53LV | ± 2.5 ppm | -10...+60 °C | 2,8 В | VCTCXO |
| O 12.80-JT53-A-A-3.3-LF | 12,8 МГц | JT53 | ± 2.5 ppm | -30...+80 °C | 3,3 В | TCXO |
| O 12.80-JT53-A-A-5.0-LF | 12,8 МГц | JT53 | ± 2.5 ppm | -30...+80 °C | 5,0 В | TCXO |
| O 12.80-JT53L-A-A-2.8-LF | 12,8 МГц | JT53L | ± 2.5 ppm | -30...+80 °C | 2.8 | TCXO |
| O 12.80-JT53LV-B-A-3.3-LF | 12,8 МГц | JT53LV | ± 2.0 ppm | -30...+80 °C | 3,3 В | VCTCXO |
| O 12.80-JT53LV-D-A-3.3-LF | 12,8 МГц | JT53LV | ± 1.0 ppm | -30...+80 °C | 3,3 В | VCTCXO |
| O 12.80-JT53V-A-A-5.0-LF | 12,8 МГц | JT53V | ± 2.5 ppm | -30...+80 °C | 5,0 В | VCTCXO |
| O 14.40-JT53V-C-B-3.0-LF | 14,4 МГц | JT53V | ± 1.5 ppm | -20...+70 °C | 3,0 В | VCTCXO |
| O 16.3680-JT53L-A-A-3.3-LF | 16,368 МГц | JT53L | ± 2.5 ppm | -30...+80 °C | 3,3 В | TCXO |
| O 16.3840-JT53-A-G-3.3-LF | 16,384 МГц | JT53 | ± 2.5 ppm | -30...+75 °C | 3,3 В | TCXO |
| O 20.0-JT53LV-A-A-3.3-LF | 20 МГц | JT53LV | ± 2.5 ppm | -30...+80 °C | 3,3 В | VCTCXO |
| O 20.0-JT53V-A-A-3.3-LF | 20 МГц | JT53V | ± 2.5 ppm | -30...+80 °C | 3,3 В | VCTCXO |
| O 25.0-JT53L-B-K-3.0-LF | 25 МГц | JT53L | ± 2.0 ppm | -40...+85 °C | 3,0 В | TCXO |
| O 26.0-JT53LV-A-A-2.8-LF | 26 МГц | JT53LV | ± 2.5 ppm | -30...+80 °C | 2,8 В | VCTCXO |
| O 27.0-JT53L-D-F-3.3-LF | 27 МГц | JT53L | ± 1.0 ppm | -10...+70 °C | 3,3 В | TCXO |
| O 40.0-JT53L-A-K-3.3-LF | 40.0 МГц | JT53L | ± 2.5 ppm | -40...+85 °C | 3,0 В | TCXO |
| O 40.0-JT53L-Z-K-3.3-LF | 40.0 МГц | JT53L | ± 3.0 ppm | -40...+85 °C | 3,0 В | TCXO |
| O 44.0-JT53L-A-A-2.8-LF | 44 МГц | JT53L | ± 2.5 ppm | -30...+80 °C | 2,8 В | TCXO |
| O 44.0-JT53L-A-H-3.3-LF | 44 МГц | JT53L | ± 2.5 ppm | -20...+75 °C | 3,3 В | TCXO |
Для частот и параметров, не включённых в таблицу, обозначение генератора для заказа составляется по шаблону из технической спецификации.
