MA-WA6927-DBDP8 Антенна двухдиапазонная 698‑960 МГц / 1700‑2700 МГц Двухполяризационная LTE, 3G, ISM, WLAN, Bluetooth, GSM 900/1900
Антенны для малых сот - стадионов, арен и аэропортов
ПроизводительMARS Antennas
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

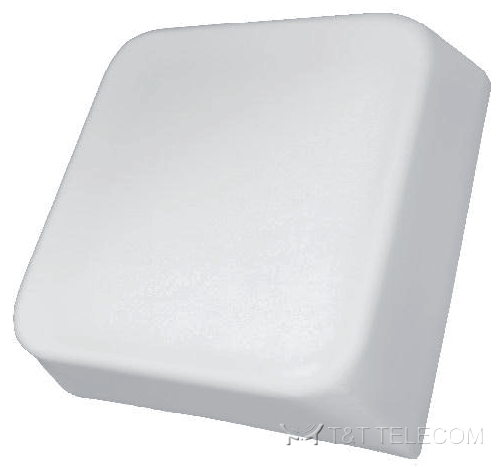

MARS Antennas MA-WA6927-DBDP8 — направленная двухдиапазонная антенна с двойной поляризацией для диапазонов 698–960 и 1700–2700 МГц. Она охватывает стандарты сотовой связи LTE, 3G и 2G, а также ISM, WLAN, Bluetooth, GSM 900 и GSM 1900. Панельную антенну применяют как секторную — для организации покрытия в определённой зоне.
Назначение и применение
Антенна компактна и имеет ненавязчивый профиль, который легко вписывается в любую обстановку. Она проста в установке и рекомендуется как инфраструктурное решение как для наружной установки, так и для монтажа внутри зданий: на стадионах, аренах и в аэропортах. Усиление 8/9 дБи, ширина луча 65°, уровень PIM −140 dBc, степень защиты IP-67.
Электрические характеристики
| Рабочий диапазон частот | 698 – 960 МГц | 1700 – 2700 МГц |
| Усиление, типовое | 8 dBi | 9 dBi |
| КСВН, тип. | 2.0 : 1 | 1.7 : 1 |
| КСВН, макс. | 2.5 : 1 | 2.5 : 1 |
| Поляризация | двойная | Вертикальная и горизонтальная |
| Развязка между портами, мин. | -23 dB | |
| Угол раскрыва основного лепестка в горизонтальной плоскости на уровне -3дБ | 65° | 65° |
| Угол раскрыва основного лепестка в вертикальной плоскости на уровне -3дБ | 65° | 65° |
| Коэффициент защитного действия, мин | -15 dB | |
| Уровни мощности PIM, тип. | -140 dBc | |
| Максимальная подаваемая мощность | 50 Вт | |
| Волновое сопротивление | 50 Ом | |
| Грозозащита | заземление по постоянному току | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты (ВxШxГ) | 310 x 310 x 126 мм |
| Разъемы | 2 x N female |
| Вес в сборе | ~1.3 кг |
| Способ монтажа | см. информацию для заказа |
| Обтекатель | пластик с защитой от УФ-лучей |
| Оборотная сторона | Химически пассивированный дюралюминий |
Эксплуатационные характеристики
| Параметр | Значение |
|---|---|
| Рабочая температура | –55 ... +65 °C |
| Вибростойкость | Соответствует IEC 60721-3-4 |
| Ветровая нагрузка | 200 км/ч (сохраняет работоспособность) |
| Воспламеняемость | UL94 |
| Водонепроницаемость | IP-67 |
| Испытания на воздействие повышенной влажности | ETS 300 019-1-4,EN 302 085 (Annex A.1.1) |
| Испытания в солевом тумане | Соответствует IEC 68-2-11 |
Информация для заказа
| Параметр | Значение |
|---|---|
| MA-WA6927-DBDP8 | Для антенны подходит крепление MNT-22 |
| MA-WA6927-DBDP8B | Антенна в комплекте с креплением MNT-22 |
