Комплект заземления FIMO

Комплект заземления FIMO — универсальные комплекты для заземления коаксиального кабеля производства FIMO (Италия). Серия KMT выпускается под конкретные диаметры кабеля — от тонких кабелей до 2-1/4", серия UEK — универсальные комплекты, каждый из которых охватывает несколько типоразмеров фидера.

Назначение

Комплект заземления устанавливается на внешний проводник фидера и соединяет его с контуром заземления. Обычно фидер заземляют у антенны, у основания мачты и перед вводом в здание или контейнер: так наведённые грозовые токи отводятся в землю, не доходя до радиооборудования. Заземление кабеля дополняет коаксиальные грозоразрядники и является обязательной частью монтажа антенно-фидерного тракта.

Комплекты KMT

Параметры приведены в порядке каталога FIMO.

• KMT 6- N,P 28 50 26 M6 600 (спец. 400) 16 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 7- N,P 21 50 26 M5 600 (спец. 400) 16 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 9- N,P 28 50 26 M6 600 (спец. 400) 16 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 11- N,P 28 50 26 M6 600 (спец. 400) 16 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 3/8"- N,P 28 50 26 M6 600 (спец. 400) 16 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 14- N,P 28 50 26 M6 600 (спец. 400) 16 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 1/2"- N,P 33 50 26 M6 600 (спец. 400) 16 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 7/8"- N,P 43 50 26 M6 600 (спец. 400) 16 мм² Ø8 (спец. Ø10) M8 (спец. M10)

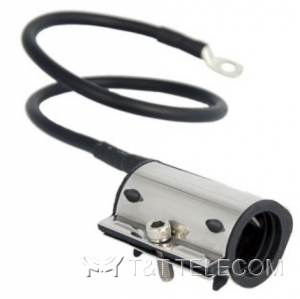

• KMT 1.1/4"-N,P 59 70 30 M6 600 (спец. 400) 25 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 1.5/8- N,P 68 70 30 M6 600 (спец. 400) 25 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 2.1/4"-N,P 78 70 30 M6 600 (спец. 400) 25 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 16-YS 33 50 26 M6 600 (спец. 400) 16 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 30-YS 43 50 26 M6 600 (спец. 400) 16 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 40-YS 59 70 30 M6 600 (спец. 400) 25 мм² Ø8 (спец. Ø10) M8 (спец. M10)
• KMT 50-YS 68 70 30 M6 600 (спец. 400) 25 мм² Ø8 (спец. Ø10) M8 (спец. M10)

Универсальные комплекты UEK

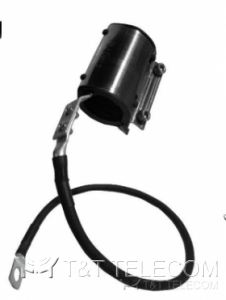

• UEK-1 (61 1502 0001 ) 1/4"- 3/8"
• UEK-2 (61 1502 0002) 1/2"S -3/8" - 1/2" - 5/8" 7/8"S - 7/8"
• UEK-3 (61 1502 0003) 1.1/4" - 1.5/8" - 2.1/4"
• UEK-4 (61 1502 0004) 1.1/4" - 1.5/8" - 2.1/4" - 3" - 3.1/8" - 4.1/8"
• UEK-5 (61 1502 0005) 1.1/4" - 1.5/8" - 2.1/4"- 3" - 3 3.1/8" - 4.1/8" -5" - 6.1/8" - 8"

На что смотреть при выборе

• диаметр и марку фидерного кабеля — комплект подбирается под конкретный типоразмер;
• длину и сечение проводника заземления, тип наконечника под шину заземления;
• способ контакта с внешним проводником (хомут, зажим, предварительно сформированная накладка);
• герметизацию места установки для защиты от влаги и коррозии;
• инструмент для снятия оболочки под установку комплекта.

Подбор и поставка

Подберём комплекты заземления под марку и диаметр кабеля, количество точек заземления на трассе и тип шины, при необходимости дополним заказ инструментом и средствами герметизации. Поставка по России.
