Комплект заземления UEK 1
Устройства заземления кабеля
ПроизводительFIMO
Цена1 900 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

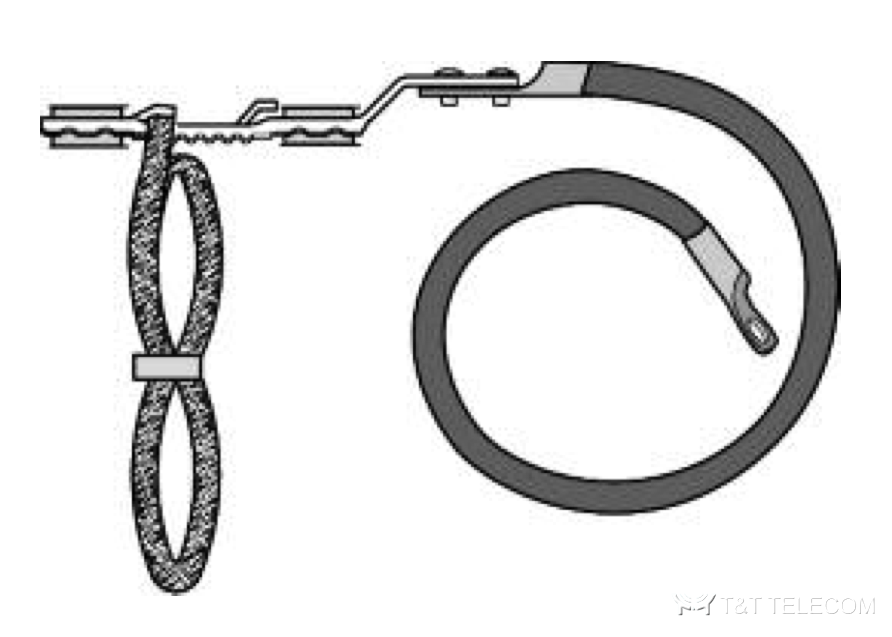

FIMO UEK 1 — универсальный комплект заземления коаксиальных кабелей и волноводов диаметром 5-11 мм, производство FIMO Group (Италия). Предназначен для заземления внешнего проводника фидера; выдерживает ток молнии до 100 кА (10/350 μs), степень защиты IP 68.
Информация для заказа
| Код производителя | Артикул | Описание |
|---|---|---|
| 6115020001 | UEK-1 | комплект |

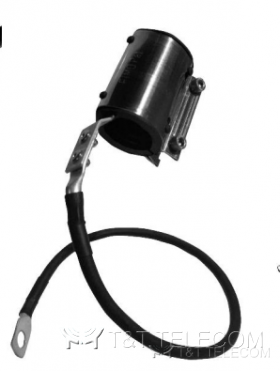

| 6115050001 | UEK-1 M | моноблок |
Технические характеристики
| Параметр | UEK 1 | UEK 2 |
|---|---|---|
| Артикул (комплект) | 61 1502 0001 | 61 1502 0002 |
| Артикул (моноблок UEK 1 M) | 61 1505 0001 | — |
| Диаметр кабеля | до 11 мм | до 30 мм |
| Соединительный винт | М8 | — |
| Контактное сопротивление | <1 мОм | — |
| Водонепроницаемость | IEC 60529 | — |
| Диапазон температур | -50 ° / + 80 °С | — |
| Параметр | Значение |
|---|---|
| Максимальный ток (испытание молниезащиты) | 100 кА (10/350 μs) |
| Заряд | 50C |
| Уровень защиты | III-IV по IEC 61312-1 |
| Водонепроницаемость | IP 68 (испытание FIMO по IEC60529) |
| Коррозионная стойкость | стойкость к солевому туману по ISO 9227 |
| Сопротивление контактов | не более 1 мОм |
| Рабочая температура | -50 °C ... +80 °C |
Назначение
Заземление коаксиальных кабелей и эллиптических или прямоугольных волноводов: 1/4″ - 3/8″ / RG 223 / RG58 / RG59 / RG 8 / RG213 / 214. Эллиптический волновод: 220 – 380.
Документация
| Тип | UEK 1 |
|---|---|
| Артикул | 61 1502 0001 |
| Тип (моноблок) | UEK 1 M |
| Артикул | 61 1505 0001 |
| Диаметр кабеля | до 11 мм |
| Соединительный винт | М8 |
| Аналог | UEK 2 |
| Артикул | 61 1502 0002 |
| Диаметр кабеля | до 30 мм |
| Контактное сопротивление | <1 мОм |
| Водонепроницаемость | IEC 60529 |
| Диапазон температур | -50 ° / + 80 °С |
| ЦЕНА ОБСУЖДАЕТСЯ ИНДИВИДУАЛЬНО | |
- Устройства заземления UEK 1, UEK 2, UEK 3, UEK 4, UEK 5. Брошюра 2.15 МБ
- Техническая документация UEK 1 289.63 КБ
- Инструкции по монтажу UEK 711.16 КБ
