Разъемы SMP Telegartner

Подбор по параметрам
Название



Разъёмы SMP производства немецкой компании Telegärtner — миниатюрные коаксиальные соединители с защёлкивающимся (push-on) сочленением для высокочастотных соединений с высокой плотностью монтажа: между платами, модулями и внутри корпусов радиоаппаратуры.

Состав программы

  • вилки SMP (male) для печатных плат — прямые и угловые;
  • разъёмы для поверхностного монтажа на плату;
  • розетки SMP (female) прямые и угловые под кабель, в том числе обжимные для RG-316/U, RD-316, RG-178B/U и K 01252 D;
  • резьбовой приборно-кабельный проходной соединитель и розетки под полужёсткий кабель UT-85 (G11).

На что обратить внимание

Соединители радиочастотные коаксиальные SMP выбирают по типу сочленения, по исполнению (для платы или для кабеля), по ориентации (прямой или угловой) и по кабелю. При межплатном монтаже учитывают допустимое смещение осей и высоту установки. Для монтажа на плату важны посадочное место и способ пайки — в отверстия или поверхностный.

Серия применяется в телекоммуникационных модулях, измерительной и спутниковой технике.

Номенклатура

АртикулОписаниеКабель
J01390A0011SMP соединитель резьбовый приборно-кабельный проходнойG11 (UT-85)
J01390A0041SMP male, вилка прямая для печатных плат
J01390A0051SMP male, вилка угловая для печатных плат
J01390A0005SMP разъем для печатных плат под поверхностный монтаж
J01390C0005SMP разъем для печатных плат под поверхностный монтаж
J01390A0061SMP разъем для печатных плат под поверхностный монтаж
J01390A0021SMP male, вилка прямая для печатных плат
J01390C0021SMP male, вилка прямая для печатных плат
J01390C0031SMP male, вилка прямая для печатных плат
J01390A0031SMP male, вилка прямая для печатных плат
J01391A0011SMP female, розетка прямая под кабельG11 (UT-85)
J01391A0101SMP female, розетка прямая обжимная под кабельG7 (RG-316/U)
J01391A0111SMP female, розетка прямая обжимная под кабельG8 (RD-316)
J01391A0121SMP female, розетка прямая обжимная под кабельG3 (RG-178B/U)
J01391A0131SMP female, розетка прямая обжимная под кабельK 01252 D
J01391A0001SMP female, розетка угловая под кабельG11 (UT-85)

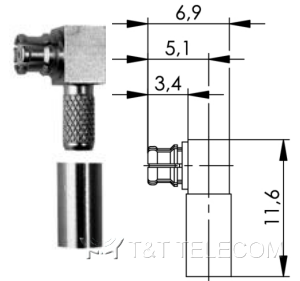

J01391A0041SMP female, розетка угловая обжимная под кабельG3 (RG-178B/U)
J01391A0021SMP female, розетка угловая обжимная под кабельG7 (RG-316/U)
J01391A0031SMP female, розетка угловая обжимная под кабельG8 (RD-316)
J01391A0051SMP female, розетка угловая обжимная под кабельK 01252 D

Документация

Подбор и поставка

Поможем подобрать разъёмы SMP по техническому заданию или списку артикулов, проверим совместимость компонентов между собой и с существующей инфраструктурой. Поставка осуществляется по всей России для операторов связи, интеграторов и промышленных предприятий; комплектуем заказы под проект, включая сопутствующие кабели, переходники и инструмент.
