Разъёмы Telegartner на фидер 1/2" | Standard

Подбор по параметрам
Название



Разъёмы Telegartner на фидер 1/2" — коаксиальные соединители для стандартных и гибких радиочастотных кабелей 1/2"-50, основного типа фидера в антенно-фидерных трактах базовых станций, DAS и систем радиосвязи. В разделе собраны разъёмы с интерфейсами 7-16, N и 4.3-10.

Серии SIMFix

Разъёмы относятся к семейству SIMFix, рассчитанному на быстрый монтаж на гофрированный фидер. SIMFix Pro имеет защиту IP68, SIMFix ST — IP67 или IP68 в зависимости от модели. Для разъёмов 4.3-10 есть винтовой (screw type) и двухтактный (push-pull) механизм сочленения, а также серия SIMFix LP для кабеля 1/2" с воздушным диэлектриком. Для каждого разъёма в таблице указан рекомендуемый монтажный инструмент.

Как выбрать соединитель коаксиального кабеля 1/2"

  • тип фидера: стандартный или гибкий (flex) — под них используются разные разъёмы и инструмент;
  • интерфейс ответного оборудования: 7-16, N или 4.3-10;
  • форма: прямой или угловой, вилка (штекер) или розетка (гнездо);
  • требуемая степень защиты при установке на мачте или кровле.

Подразделы

  • Разъёмы 4.3-10 1/2" Telegartner
  • Разъёмы 7-16 1/2" Telegartner
  • Разъёмы N типа 1/2" Telegartner

Номенклатура

Для стандартного кабеля 1/2"-50

НаименованиеИнтерфейсКонструкцияСерияКласс защитыИнструмент
J01120G00857-16прямой штекерSIMFix ProIP68N00091A0015
J01120H00857-16прямой штекерSIMFix STIP67N00091A0015
J01120B00267-16угловой штекерSIMFix ProIP68N00091A0015
J01121G01367-16прямой штекерSIMFix ProIP68N00091A0015
J01121H01367-16прямой штекерSIMFix STIP68N00091A0015
J01020C0141Nпрямой штекерSIMFix ProIP68N00091A0015
J01020D0141Nпрямой штекерSIMFix STIP67N00091A0015
J01020B0044Nугловой штекерSIMFix ProIP68N00091A0015
J01021C0174Nпрямой, гнездоSIMFix ProIP68N00091A0015
J01021H0174Nпрямой, гнездоSIMFix STIP68N00091A0015
J01440A00074,3-10штекер, винтовойSIMFix ProIP68N00091A0015
J01440B00074,3-10штекер, винтовойSIMFix STIP67N00091A0015
J01441A00084,3-10прямой, гнездоSIMFix ProIP68N00091A0015
J01441B00084,3-10прямой, гнездоSIMFix STIP68N00091A0015

Для гибкого кабеля 1/2"-50

НаименованиеИнтерфейсКонструкцияСерияКласс защитыИнструмент
J01120B00777-16прямой штекерSIMFix ProIP68N00091A0013
J01120B00737-16прямой штекерSIMFix STIP67N00091A0004
J01120A00947-16угловой штекерSIMFix ProIP68N00091A0013
J01121B01207-16прямой, гнездоSIMFix ProIP68N00091A0013
J01121B01147-16прямой, гнездоSIMFix STIP68N00091A0004
J01020C0105Nпрямой штекерSIMFix ProIP68N00091A0013
J01020B0098Nпрямой штекерSIMFix STIP67N00091A0004
J01020A0147Nугловой штекерSIMFix ProIP68N00091A0013
J01021C0163Nпрямой, гнездоSIMFix ProIP68N00091A0013
J01021B0156Nпрямой, гнездоSIMFix STIP68N00091A0004
J01440A00054,3-10штекер, винтовойSIMFix Pro
100023951J01020B0044N Angle Plug G21 (1/2") SIMFix Pro IP68
100023973J01020C0141N Straight Plug G21 (1/2“) SIMFix Pro IP68
100024072J01021C0174N Straight Jack G21 (1/2“) SIMFix Pro IP 68
100024406J01120B00267-16 Angle Plug G21 (1/2") SIMFix Pro IP 68
100024437J01120G00857-16 Straight Plug G21 (RF\LDF\LCF 12-50J\EupenLD\1/2“ SIMFix Pro IP 68
100024503J01121G01367-16 Straight Jack G21 (RF\LDF\LCF 12-50J\EupenLD\1/2“) SIMFix Pro IP 68

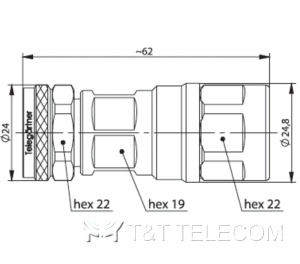

100025184J01440A00074.3-10 straight plug, Screw Type, clamp/clamp, G21 (1/2"), SIMFix Pro
100025191J01440A00144.3-10 angle plug, Screw Type, clamp/clamp, G21 (1/2"), SIMFix Pro
100025231J01440A30074.3-10 Straight Plug, Push Pull Type, G21 (1/2"), SIMFix Pro

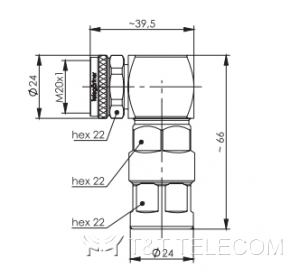

100025238J01440A30144.3-10 angle plug, Push Pull Type, clamp/clamp, G21 (1/2"), SIMFix Pro

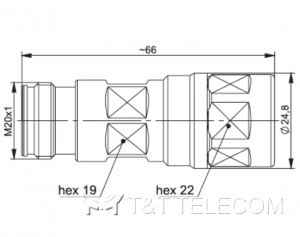

100025266J01441A00084.3-10 straight jack, clamp/clamp, G21 (1/2"), SIMFix Pro
100030909J01440A00404.3-10 Straight Plug SIMFix LP Screw G21 (1/2") G59 (1/2" Air Dielectric)
100031037j01440A30404.3-10 Straight Plug SIMFix LP Push-Pull G21 (1/2") G59 (1/2" Air Dielectric)
100025845N00099A0000Spare blades (4 large, 1 small); G21 (1/2"); G24 (7/8")

Подбор и поставка

Подберём разъём на фидер 1/2" под вашу задачу: достаточно прислать основные требования (диапазоны или интерфейсы, параметры ответного оборудования, условия установки) или перечень артикулов. Поставляем как отдельные позиции, так и комплекты для проектов операторов связи, интеграторов и промышленных предприятий, при необходимости — вместе с сопутствующими кабелями, разъёмами и монтажными принадлежностями.
