Кабель полужесткий (Semi-Rigid)

Подбор по параметрам
Название



Страницы: 1 2 3 4 5 ... 9 След.
Страницы: 1 2 3 4 5 ... 9 След.

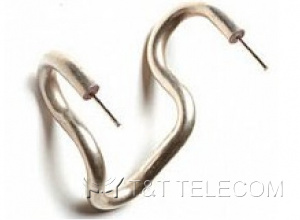

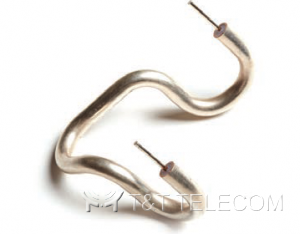

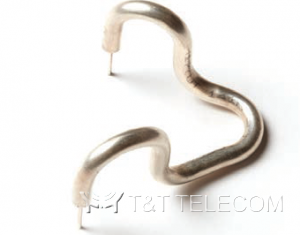

Полужёсткий коаксиальный кабель (Semi-Rigid) — СВЧ кабель 50 Ом со сплошным трубчатым внешним проводником из меди или алюминия. Полужесткие кабели сохраняют форму после изгиба, обладают практически полным экранированием и стабильным волновым сопротивлением, поэтому являются стандартом для соединений внутри СВЧ-аппаратуры.

Назначение и применение

Кабели Semi-Rigid применяют для межмодульных соединений в радиолокационной, спутниковой и радиорелейной аппаратуре, в измерительной технике, фазированных антенных решётках и испытательном оборудовании. Кабель гнут по месту с помощью гибочного инструмента, после чего на концы устанавливаются разъёмы SMA, SMP, N и другие.

На что смотреть при выборе

  • типоразмер: 0.047", 0.086" (RG-405), 0.141" (RG-402), 0.250" (RG-401) и промежуточные размеры;
  • материал внешнего проводника — медь, алюминий или омеднённая сталь;
  • тип диэлектрика: LD PTFE, лента PTFE, AS PTFE или фазостабильный материал;
  • верхняя частота (Fmax) и скорость распространения;
  • допуск волнового сопротивления;
  • покрытие внешнего проводника (лужёное, серебрёное и др.).

Подразделы по типоразмерам:

  • Кабель Semi-Rigid 0.047"
  • Кабель Semi-Rigid 0.086" (RG-405)
  • Кабель Semi-Rigid 0.141" (RG-402)
  • Кабель Semi-Rigid 0.250" (RG-401)

Ниже приведены таблицы полужёстких кабелей EZ Form и Flontec с основными параметрами.

Полужёсткие кабели с низкими потерями (Semi Rigid Cable Low Loss)

Внешний проводник: алюминий

ОбозначениеВнешний проводник, øдиэлектрик материалЖила материалИмпеданс (Ом)СкоростьFmax, ГГцБренд
EZ-47-AL-LA0.047 (1.19)LD PTFESPC50.0 ±2.076.5%115EZ Form
EZ-47-AL-LA-TL0.047*(1.19*)LD PTFESPC50.0 ±2.076.5%115EZ Form
EZ-47-AL-LA-TP0.047*(1.19*)LD PTFESPC50.0 ±2.576.5%115EZ Form
EZ-47-AL-LA-SP0.047*(1.19*)LD PTFESPC50.0 ±2.076.5%115EZ Form
EZ-86-AL-LA0.0865 (2.2)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-AL-WP-TP0.0865* (2.20*)PTFE-лентаSPC50.0 ±1.086.0%62EZ Form
EZ-86-AL-LA-SP0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-AL-LA-TL0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-AL-LA-TP0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-AL-LA-TPJ0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-118-AL-TP0.116 (2.95)PTFE-лентаSPC50.0 ±1.080%47EZ Form
EZ-141-AL-LA0.141 (3.58)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-AL-WP0.141 (3.58)PTFE-лентаSPC50.0 ±1.084.5%37EZ Form
EZ-141-AL-LA-TL0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-AL-LA-TP0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-AL-LA-SP0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-AL-WP-TP0.141* (3.58*)PTFE-лентаSPC50.0 ±1.084.5%37EZ Form
EZ-250-AL-AS-TL0.25* (6.35*)AS PTFESPC50.0 ±1.079.0%20EZ Form
EZ-250-AL-LA-TL0.25* (6.35*)LD PTFESPC50.0 ±2.076.5%20EZ Form
EZ-250-AL-LA-TP0.25* (6.35*)LD PTFESPC50.0 ±2.076.5%20EZ Form
EZ-250-AL-WL-TP0.25* (6.35*)PTFE-лентаSPC50.0 ±2.084.020EZ Form
EZ-250-AL-WP0.25* (6.35*)PTFE-лентаSPC50.0 ±1.084.5%20EZ Form
EZ-250-AL-WP-TP0.25* (6.35*)PTFE-лентаSPC50.0 ±1.084.5%20EZ Form
EZ-250-AL-AS-TP0.25* (6.35*)AS PTFESPC50.0 ±1.079.0%20EZ Form

Внешний проводник: медь

EZ-20-LA0.023 (0.58)LD PTFESPCW50.0 ±2.076.5%250EZ Form
EZ-20-LA-TP0.023 (0.58)LD PTFESPCW50.0 ±2.076.5%250EZ Form
EZ-31-LA0.031(0.78)LD PTFESPCW50.0 ±2.076.5%175EZ Form
EZ-31-LA-TP0.031*(0.78*)LD PTFESPCW50.0 ±2.076.5%175EZ Form
EZ-47-LA0.047 (1.19)LD PTFESPC50.0 ±2.576.5%115EZ Form
EZ-47-LA-10.047 (1.19)LD PTFESPC50.0 ±1.076.5%115EZ Form
EZ-47-LA-SP0.047*(1.19*)LD PTFESPC50.0 ±2.576.5%115EZ Form
EZ-47-LA-SP-10.047*(1.19*)LD PTFESPC50.0 ±1.076.5%115EZ Form
EZ-47-LA-TL(90/10)0.047*(1.19*)LD PTFESPC50.0 ±2.576.5%115EZ Form
EZ-47-LA-TP0.047*(1.19*)LD PTFESPC50.0 ±2.576.5%115EZ Form
EZ-47-LA-TP-10.047*(1.19*)LD PTFESPC50.0 ±1.076.5%115EZ Form
EZ-70-LA0.070(1.78)LD PTFESPC50.0 ±2.076.5%72EZ Form
EZ-70-LA-SPCW0.070(1.78)LD PTFESPCW50.0 ±2.076.5%72EZ Form
EZ-70-LA-TP0.070*(1.78*)LD PTFESPC50.0 ±2.076.5%72EZ Form
EZ-86-LA0.0865 (2.2)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-LA-SP0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-LA-TL0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-LA-TP0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-1180.116 (2.95)PTFE-лентаSPC50.0 ±1.080%47EZ Form
EZ-118-SP0.116 (2.95)PTFE-лентаSPC50.0 ±1.080%47EZ Form
EZ-118-TL0.116 (2.95)PTFE-лентаSPC50.0 ±1.080%47EZ Form
EZ-118-TP0.116 (2.95)PTFE-лентаSPC50.0 ±1.080%47EZ Form
EZ-141-AS0.141 (3.58)AS PTFESPC50.0 ±2.078%37EZ Form
EZ-141-LA0.141 (3.58)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-WP0.141 (3.58)PTFE-лентаSPC50.0 ±1.084.5%37EZ Form
EZ-141-LA-SP0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-LA-TL0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-LA-TP0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-WP-TP0.141* (3.58*)PTFE-лентаSPC50.0 ±1.084.5%37EZ Form
EZ-250-AS0.25 (6.35)AS PTFESPC50.0 ±1.079.0%20EZ Form
EZ-250-WP0.25 (6.35)PTFE-лентаSPC50.0 ±1.084.5%20EZ Form
EZ-250-WL-TP0.25* (6.35*)PTFE-лентаSPC50.0 ±2.087.0%20EZ Form
EZ-250-WP-TP0.25* (6.35*)PTFE-лентаSPC50.0 ±1.084.5%20EZ Form

Внешний проводник омедненная нержавеющая стальная проволока

EZ-86-LA-SSCL0.0865 (2.2)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-141-LA-SSCL0.141 (3.58)LD PTFESPC50.0 ±1.076.5%36EZ Form

Фазостабильные

EZ-PT860.086 (2.18)TF4®SPCW50.0 ±2.082%79EZ Form
EZ-PT1410.141 (3.58)TF4®SPC50.0 ±2.082%38EZ Form
EZ-PT141-SS-TP0.141* (3.58*)TF4®SPC50.0 ±2.082%38EZ Form

Подбор и поставка

Специалисты T&T; Telecom подберут полужесткий коаксиальный кабель нужного типоразмера и материала, предложат разъёмы и изготовление формованных сборок по чертежу. Отправьте запрос через форму на странице.
