Коаксиальный кабель ENVIROFLEX_179 Huber+Suhner | Одинарный экран, безгалогенная замена RG 75 Ом
Кабель коаксиальный 75 Ом
ПроизводительHUBER+SUHNER
Цена2 380 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

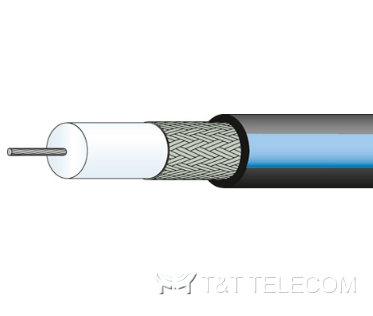

Huber+Suhner Enviroflex 179 (артикул 23019104) — безгалогенный коаксиальный кабель 75 Ом, альтернатива RG179 в исполнении LSFH. Кабель диаметром 2,54 мм с оболочкой RADOX® работает на частотах до 3 ГГц и при температуре до +105 °C, огнестойкий, соответствует UL AWM 3651.
Особенности
- Одинарный экран, безгалогенная замена кабелей RG 75 Ом
- Оболочка RADOX®, огнестойкое исполнение
- Испытания на распространение пламени по UL 1581 § 1100, IEC 60332-2, EN 60332-1-2 и на дымовыделение по EN 61034-2
Электрические характеристики
| Параметр | Значение |
|---|---|
| Критическая частота | ≤ 3 ГГц |
| Импеданс | 75 ± 3 Ом |
| Ёмкость | 63 пФ/м |
| Скорость распространения | 70 % |
| Задержка сигнала | 4,78 нс/м |
| Сопротивление изоляции диэлектрика | ≥ 10000000 МОм·м |
| Стабильность фазы от температуры | 8400 ppm (−40…+100 °C) |
| Стабильность фазы при изгибе | 0,7 °/ГГц (360°, радиус 20 мм) |
| Радиус изгиба | 20 мм |
| Рабочее напряжение (на уровне моря) | ≤ 1 кВ ср. кв. |
| Испытательное напряжение | ≤ 2 кВ ср. кв. |
| Эффективность экранирования | ≤ 40 дБ (0,01–1 ГГц) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Масса | 1,11 кг/100 м |
| Статический радиус изгиба | ≥ 5 мм |
| Радиус повторного изгиба | 25 мм (до 50 изгибов) |
| Изгибающий момент | 0,02 Н·м |
Условия эксплуатации и испытания
| Параметр | Значение |
|---|---|
| Температура эксплуатации | −40…+105 °C |
| Тест на старение | MIL-C-17 § 4.8.16 |
| Устойчивость к УФ-излучению | IEC 60068-2-5, Proc. C |
| Испытание на излучение | IEC 60068-2-5, Proc. C |
| Распространение пламени | UL 1581 § 1100, IEC 60332-2, EN 60332-1-2 |
| Дымовыделение | EN 61034-2 |
Документация
- ENVIROFLEX_179. Техническая спецификация 832.88 КБ
