QR 540 JCASS Магистральный коаксиальный кабель 75 Ом для подземной прокладки
Кабель радиочастотный
Цена459 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

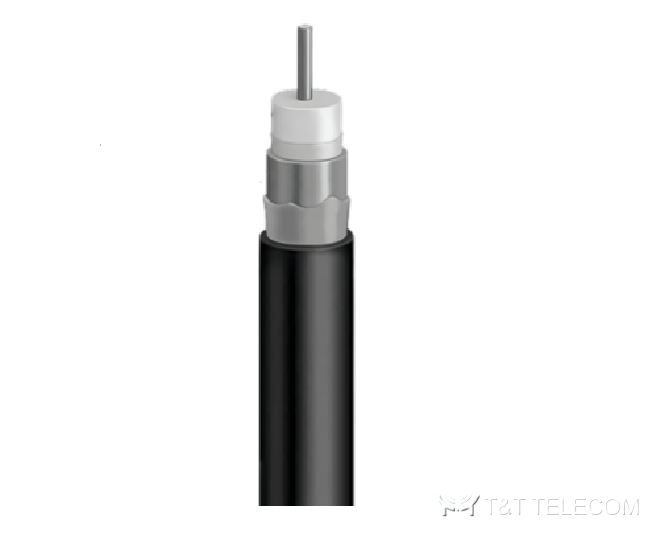

QR 540 JCASS — магистральный коаксиальный кабель 75 Ом для подземной прокладки с экраном из алюминиевой трубки. Граничная частота кабеля — 1220 МГц, номинальная скорость распространения 88%, наружный диаметр по полиэтиленовой оболочке 15.5 мм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Проводник | алюминиевый провод, покрытый медью, 3.15 мм |
| Диэлектрик | полиэтилен, 13.03 мм |
| Трос | отсутствует |
| Экран | алюминиевая трубка, 13.72 мм |
| Оболочка | полиэтилен, 15.5 мм |
| Волновое сопротивление | 75 ± 2 Ом |
| Испытательное напряжение | 5.0 кВ |
| Номинальная скорость распространения | 88% |
| Граничная частота | 1220 МГц |
| Сопротивление постоянному току (проводник/экран) | 3.34/1.94 Ом/км |
| Минимальный радиус изгиба | 10.2 см |
Частотная зависимость затухания
| Частота, МГц | Затухание ном./макс., дБ/100 м | Частота, МГц | Затухание ном./макс., дБ/100 м | Частота, МГц | Затухание ном./макс., дБ/100 м |
|---|---|---|---|---|---|
| 5 | 0.43/0,46 | 193 | 2.85/2.95 | 400 | 4.13/4,33 |
| 30 | 1,12 | 204 | 3,05 | 425 | 4.27/4.49 |
| 45 | 1,35 | 211 | 2.99/3,12 | 450 | 4.44/4,59 |
| 50 | 1.41/1.44 | 220 | 3.05/3.22 | 500 | 4.63/4,89 |
| 55 | 1.48/1,56 | 250 | 3.25/3,38 | 550 | 4.95/5,12 |
| 83 | 1.80/1,9 | 270 | 3.38/3.51 | 600 | 5.23/5,38 |
| 85 | 1,94 | 300 | 3.54/3,71 | 750 | 5.92/6,07 |
| 108 | 2.07/2.17 | 325 | 3.71/3.87 | 865 | 6.23/6,56 |
| 150 | 2.43/2.59 | 350 | 3.84/4,04 | 1000 | 6.23/7,12 |
| 181 | 2.76/2.89 | 375 | 4.00/4.17 | 1500 | 9,07 |
Документация
- QR 540 JCASS. DATASHEET 327.08 КБ
