LMK-600 (LMR-600) Кабель коаксиальный гибкий 14.99 мм

Кабель радиочастотный

Цена459 руб.

Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

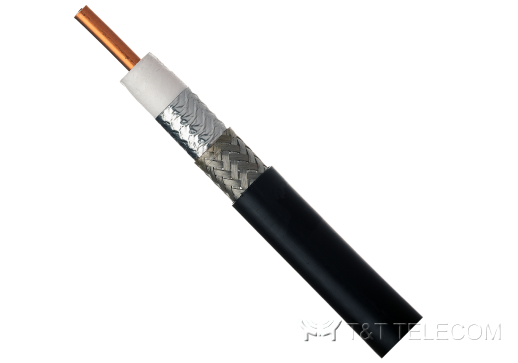

LMK-600 (LMR-600) — гибкий радиочастотный коаксиальный кабель 50 Ом с двойным экраном (алюминиевая лента и оплетка из луженой меди), наружный диаметр 14.99 мм. Кабель является аналогом LMR-600 и применяется для фидерных линий и перемычек в системах радиосвязи.

Конструкция

Параметр	Значение
Внутренний проводник	4.47 мм, омедненный алюминий
Диэлектрик	11.56 мм, вспененный полиэтилен
Внешний проводник	11.71 мм, алюминиевая лента
Внешняя оплетка	12.45 мм, луженая медь (86 % плотности)
Оболочка (черная)	14.99 мм, полиэтилен

Электрические характеристики

Параметр	Значение
Погонная емкость	76.8 пФ/м
Волновое сопротивление	50 Ом
Скорость распространения	86 %
Сопротивление по постоянному току внутреннего проводника	1.09 Ом/км
Сопротивление по постоянному току наружного проводника	3.94 Ом/км
Эффективность экранирования	≥ 90 дБ
Сопротивление изоляции	>5000 МОм/км

Механические и экологические свойства

Параметр	Значение
Минимальный радиус изгиба (однократный изгиб)	75 мм
Минимальный радиус изгиба (многократный изгиб)	153.4 мм
Рабочая температура	от -40 °C до +85 °C
Температура установки	от -40 °C до +85 °C
Усилие на разрыв	155 кг

Потери в кабеле

Частота, МГц	30	50	150	220	450	900	1500	1800	2000	2500	3000	5800
Затухание, дБ/100 м	1.4	1.8	3.2	3.9	5.6	8.2	10.9	12.1	12.8	14.5	15.7	23.8
Средняя мощность, кВт	4.93	3.83	2.16	1.77	1.23	0.84	0.63	0.57	0.54	0.48	0.48	0.29
