LMK-195 (LMR-195) Кабель коаксиальный гибкий 4.95 мм

Кабель радиочастотный

Цена459 руб.

Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

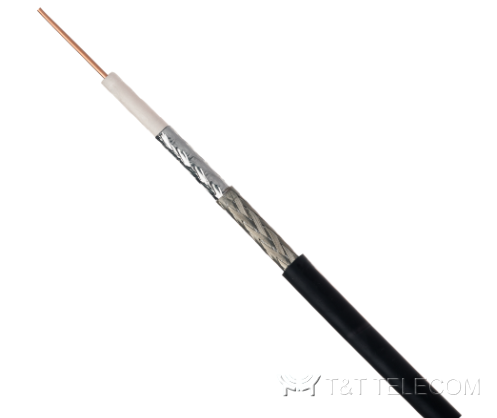

LMK-195 (LMR-195) — гибкий радиочастотный коаксиальный кабель 50 Ом с двойным экраном (алюминиевая лента и оплетка из луженой меди), наружный диаметр 4.95 мм. Кабель является аналогом LMR-195 и применяется для фидерных линий и перемычек в системах радиосвязи.

Конструкция

Параметр	Значение
Внутренний проводник	0.94 мм, чистая медь
Диэлектрик	2.79 мм, вспененный полиэтилен
Внешний проводник	2.95 мм, алюминиевая лента
Внешняя оплетка	3.53 мм, луженая медь (86 % плотности)
Оболочка (черная)	4.95 мм, полиэтилен

Электрические характеристики

Параметр	Значение
Погонная емкость	79.7 пФ/м
Волновое сопротивление	50 Ом
Скорость распространения	76 %
Сопротивление по постоянному току внутреннего проводника	24.94 Ом/км
Сопротивление по постоянному току наружного проводника	16.08 Ом/км
Эффективность экранирования	≥ 90 дБ
Сопротивление изоляции	>5000 МОм/км

Механические и экологические свойства

Параметр	Значение
Минимальный радиус изгиба (однократный изгиб)	25 мм
Минимальный радиус изгиба (многократный изгиб)	51.2 мм
Рабочая температура	от -40 °C до +85 °C
Температура установки	от -40 °C до +85 °C
Усилие на разрыв	18 кг

Потери в кабеле

Частота, МГц	30	50	150	220	450	900	1500	1800	2000	2500	3000	5800
Затухание, дБ/100 м	6.5	8.4	14.6	17.7	25.6	36.5	47.7	52.5	55.5	62.4	67.5	93.0
Средняя мощность, кВт	0.78	0.60	0.35	0.29	0.20	0.14	0.11	0.10	0.09	0.08	0.08	0.05
