LMK-400 (LMR-400) Кабель коаксиальный гибкий 10.29 мм

Кабель радиочастотный

Цена459 руб.

Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

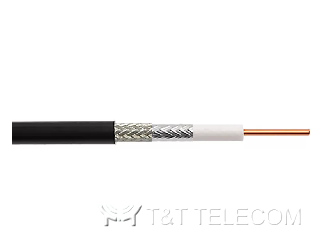

LMK-400 (LMR-400) — гибкий радиочастотный коаксиальный кабель 50 Ом с двойным экраном (алюминиевая лента и оплетка из луженой меди), наружный диаметр 10.29 мм. Кабель является аналогом LMR-400 и применяется для фидерных линий и перемычек в системах радиосвязи.

Информация для заказа

LMK-400 — кабель со стандартной устойчивой к ультрафиолету полиэтиленовой оболочкой, не содержащей галогенов
LMK-400-FR — кабель в устойчивой к ультрафиолету безгалогенной оболочке, не распространяющей горение, с низким дымовыделением

Конструкция

Параметр	Значение
Внутренний проводник	2.74 мм, омедненный алюминий
Диэлектрик	7.24 мм, вспененный полиэтилен
Внешний проводник	7.39 мм, алюминиевая лента
Внешняя оплетка	8.13 мм, луженая медь (86 % плотности)
Оболочка (черная)	10.29 мм, полиэтилен

Электрические характеристики

Параметр	Значение
Погонная емкость	77.1 пФ/м
Волновое сопротивление	50 Ом
Скорость распространения	85 %
Сопротивление по постоянному току внутреннего проводника	2.92 Ом/км
Сопротивление по постоянному току наружного проводника	5.41 Ом/км
Эффективность экранирования	≥ 90 дБ
Сопротивление изоляции	>5000 МОм/км

Механические и экологические свойства

Параметр	Значение
Минимальный радиус изгиба (однократный изгиб)	25,4 мм
Минимальный радиус изгиба (многократный изгиб)	103 мм
Рабочая температура	от -40 °C до +85 °C
Температура установки	от -40 °C до +85 °C
Усилие на разрыв	73 кг
Вес (прибл.)	100 кг/км

Потери в кабеле

Частота, МГц	30	50	150	220	450	900	1500	1800	2000	2500	3000	5800
Затухание, дБ/100 м	2.2	2.9	5	6.1	8.9	12.8	16.8	18.6	19.6	22.2	24.8	35.5
Средняя мощность, кВт	2.91	2.21	1.28	1.05	0.72	0.50	0.38	0.34	0.33	0.29	0.26	0.18
