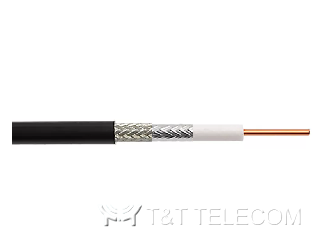

LMK-240 (LMR-240) Кабель коаксиальный гибкий 6.10 мм

Кабель радиочастотный

Цена459 руб.

Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

LMK-240 (LMR-240) — гибкий радиочастотный коаксиальный кабель 50 Ом с двойным экраном (алюминиевая лента и оплетка из луженой меди), наружный диаметр 6.10 мм. Кабель является аналогом LMR-240 и применяется для фидерных линий и перемычек в системах радиосвязи.

Конструкция

Параметр	Значение
Внутренний проводник	1.42 мм, чистая медь
Диэлектрик	3.81 мм, вспененный полиэтилен
Внешний проводник	3.94 мм, алюминиевая лента
Внешняя оплетка	4.52 мм, луженая медь (86 % плотности)
Оболочка (черная)	6.10 мм, полиэтилен

Электрические характеристики

Параметр	Значение
Погонная емкость	79.4 пФ/м
Волновое сопротивление	50 Ом
Скорость распространения	83 %
Сопротивление по постоянному току внутреннего проводника	10.50 Ом/км
Сопротивление по постоянному току наружного проводника	12.76 Ом/км
Эффективность экранирования	≥ 90 дБ
Сопротивление изоляции	>5000 МОм/км

Механические и экологические свойства

Параметр	Значение
Минимальный радиус изгиба (однократный изгиб)	30 мм
Минимальный радиус изгиба (многократный изгиб)	73.1 мм
Рабочая температура	от -40 °C до +85 °C
Температура установки	от -40 °C до +85 °C
Усилие на разрыв	36 кг

Потери в кабеле

Частота, МГц	30	50	150	220	450	900	1500	1800	2000	2500	3000	5800
Затухание, дБ/100 м	4.4	5.7	9.0	12.0	17.3	24.8	32.4	35.6	37.7	42.4	46.5	66.8
Средняя мощность, кВт	1.30	1.00	0.58	0.48	0.33	0.23	0.18	0.16	0.15	0.13	0.12	0.09

Документация

DataSheet LMK-240 (PDF)
