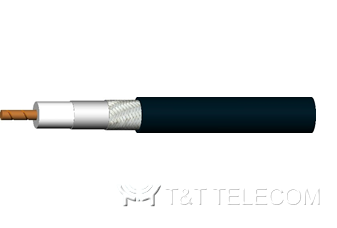

QRL600 — гибкий коаксиальный кабель связи с низкими потерями и двойным экраном, наружный диаметр 6 мм. Граничная частота (частота среза) — 30 ГГц; оболочка из полиэтилена (PE) для внешней прокладки или из ПВХ (PVC) для внутренней, срок хранения на открытом воздухе — 20 лет.
Назначение и применение
- Сборки перемычек в системах беспроводной связи
- Короткие участки антенно-фидерного тракта
- Антенны базовых станций сотовой связи, WLL, GPS, WLAN, WISP, WiMax, SCADA — везде, где нужен легко прокладываемый радиочастотный кабель с низкими потерями
Конструкция
| Параметр | Значение |
|---|---|
| Внутренний проводник | 1.42 мм, чистая медь |
| Диэлектрик | 3.81 мм, вспененный полиэтилен |
| Внешний проводник | 3.94 мм, двусторонняя алюминиевая фольга |
| Внешняя оплетка / экран | 4.52 мм, оплетка из луженой меди |
| Оболочка (черная) | 6.00 мм, полиэтилен (PE) или ПВХ (PVC) по выбору |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Граничная частота | 30 ГГц |
| Волновое сопротивление | 50 Ом |
| Скорость распространения | 83 % |
| Эффективность экранирования | ≥ 90 дБ |
| Выдерживаемое напряжение | 1500 В постоянного тока |
| Напряжение пробоя оболочки | 5000 RMS |
| Пиковая мощность | 5.6 кВт |
Механические и экологические свойства
| Параметр | Значение |
|---|---|
| Минимальный радиус изгиба (однократный изгиб) | 20 мм |
| Минимальный радиус изгиба (многократный изгиб) | 65 мм |
| Рабочая температура | от -40 °C до +85 °C |
| Температура установки | от -40 °C до +85 °C |
| Вес (прибл.) | 50 г/м |
Потери в кабеле
| Частота, МГц | 30 | 50 | 150 | 220 | 450 | 900 | 1500 | 1800 | 2000 | 2500 | 5800 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Затухание [1], дБ/100 м | 4.4 | 5.7 | 10.0 | 12.2 | 17.5 | 25.1 | 32.8 | 36.1 | 38.1 | 42.9 | 67.5 |
| Средняя мощность [2], кВт | 1.49 | 1.15 | 0.66 | 0.54 | 0.38 | 0.26 | 0.20 | 0.18 | 0.17 | 0.15 | 0.10 |
Примечания: [1] КСВН 1,0, при температуре +25 °C. [2] КСВН 1,0, для сухого воздуха при +40 °C на уровне моря (760 мм рт. ст.).
Расчет затухания в кабеле: Затухание (дБ/100 м) = 0.8038058 ∗ √F (МГц) + 0,0010827 ∗ F (МГц). Расчет затухания соединителей для кабельных сборок: Затухание (дБ) = 0,03 ∗ √F (МГц).
Заводские кабельные сборки QRL600
Обозначение для заказа: QRL600-X-Y-Z, где X — частота в ГГц, Y — тип разъема, Z — длина в метрах. Пример: кабельная сборка 5,8 ГГц, SMA male / SMA female, 2,0 м — QRL600-5,8-SSF-2,0.
Правила обозначения разъемов:
- S — SMA (6 ГГц, КСВ 1,35)
- N — N (6 ГГц, КСВ 1,35)
- T — TNC (6 ГГц, КСВ 1,35)
- X — MMCX (6 ГГц, КСВ 1,35)
- M — MCX (6 ГГц, КСВ 1,35)
- B — BNC (4 ГГц, КСВ 1,4)
- D — SMB (4 ГГц, КСВ 1,35)
- Гнездовой разъем — добавьте букву «F» после названия разъема
- Угловой разъем — добавьте «R» после названия разъема (значение КСВН увеличивается на 0,1)
