RG-179 Коаксиальный кабель 75 Ом FEP, 2.5 мм
Кабель радиочастотный
Цена459 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
RG-179 — тонкий коаксиальный радиочастотный кабель с волновым сопротивлением 75 Ом, наружным диаметром 2,54 мм и рабочей частотой до 3 ГГц. Фторполимерная изоляция PTFE и оболочка FEP обеспечивают работу в диапазоне температур от -55 до +200 °C.
Назначение и применение
Кабель для 75-омных ВЧ-трактов внутри оборудования и монтажа в стеснённых условиях, где важны малый диаметр и термостойкость.

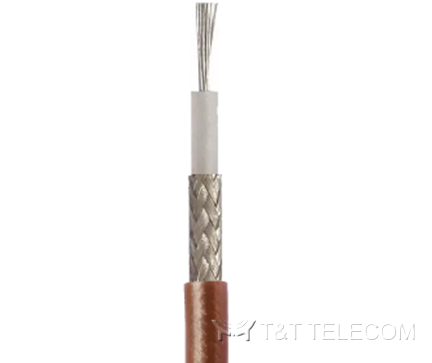

Конструкция
| Элемент | Материал | Диаметр, мм | Описание |
|---|---|---|---|
| Центральный проводник | SPCCS: омеднённая сталь, покрытая серебром | 0,30 (7 x 0,10) | многопроволочный |
| Диэлектрик | PTFE: политетрафторэтилен | 1,60 | сплошной |
| Оплётка (экран) | SPC: посеребрённая медь | 2,04 | плотность оплётки 95% |
| Оболочка | FEP: фторированный этилен-пропилен | 2,54 | цвет коричневый прозрачный |
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 75 Ом |
| Импеданс (по таблице исходника) | 72 Ом |
| Номинальная погонная ёмкость | 64 пФ/м |
| Максимальная рабочая частота | 3 ГГц |
| Рабочая температура | -55…+200 °C |
Документация
| Коаксиальный кабель | RG-179 |
|---|---|
| Волновое сопротивление | 75 Ом |
- DATASHEET RG179 305.78 КБ
