QRL1500 Кабель коаксиальный гибкий с низкими потерями с двойным экраном
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

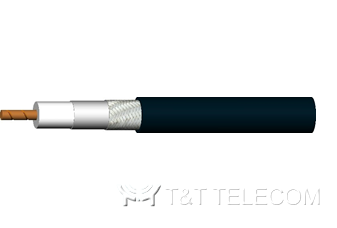

QRL1500 — гибкий коаксиальный кабель связи с низкими потерями и двойным экраном, наружный диаметр 15.0 мм для наружного применения. Граничная частота (частота среза) — 10,3 ГГц; оболочка из полиэтилена (PE) для внешней прокладки или из ПВХ (PVC) для внутренней, срок хранения на открытом воздухе — 20 лет.
Назначение и применение
- Сборки перемычек в системах беспроводной связи
- Короткие участки антенно-фидерного тракта
- Антенны базовых станций сотовой связи, WLL, GPS, WLAN, WISP, WiMax, SCADA — везде, где нужен легко прокладываемый радиочастотный кабель с низкими потерями
Конструкция
| Параметр | Значение |
|---|---|
| Внутренний проводник | 4.47 мм, алюминий, плакированный медью |
| Диэлектрик | 11.56 мм, вспененный полиэтилен |
| Внешний проводник | 11.72 мм, двусторонняя алюминиевая фольга |
| Внешняя оплетка / экран | 12.45 мм, оплетка из луженой меди |
| Оболочка (черная) | 15.00 мм, полиэтилен (PE) или ПВХ (PVC) по выбору |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Граничная частота | 10.3 ГГц |
| Волновое сопротивление | 50 Ом |
| Скорость распространения | 87 % |
| Эффективность экранирования | ≥ 90 дБ |
| Выдерживаемое напряжение | 4000 В постоянного тока |
| Напряжение пробоя оболочки | 8000 RMS |
| Пиковая мощность | 40 кВт |
Механические и экологические свойства
| Параметр | Значение |
|---|---|
| Минимальный радиус изгиба (однократный изгиб) | 38 мм |
| Минимальный радиус изгиба (многократный изгиб) | 152 мм |
| Рабочая температура | от -40 °C до +85 °C |
| Температура установки | от -40 °C до +85 °C |
| Вес (прибл.) | 200 г/м |
Потери в кабеле
| Частота, МГц | 30 | 50 | 150 | 220 | 450 | 900 | 1500 | 1800 | 2000 | 2500 | 5800 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Затухание [1], дБ/100 м | 1.4 | 1.8 | 3.2 | 3.9 | 5.7 | 8.4 | 11.1 | 12.3 | 13.0 | 14.8 | 24.2 |
| Средняя мощность [2], Вт | 5.51 | 4.24 | 2.41 | 1.97 | 1.35 | 0.93 | 0.70 | 0.63 | 0.59 | 0.52 | 0.32 |
Примечания: [1] КСВН 1,0, при температуре +25 °C. [2] КСВН 1,0, для сухого воздуха при +40 °C на уровне моря (760 мм рт. ст.).
Расчет затухания в кабеле: Затухание (дБ/100 м) = 0,2526247 ∗ √F (МГц) + 0,0008530 ∗ F (МГц). Расчет затухания соединителей для кабельных сборок: Затухание (дБ) = 0,03 ∗ √F (МГц).
Заводские кабельные сборки QRL1500
Обозначение для заказа: QRL1500-X-Y-Z, где X — частота в ГГц, Y — тип разъема, Z — длина в метрах. Пример: кабельная сборка 5,8 ГГц, 7/16 DIN male, 1,5 м — QRL1500-5,8-77-1,5.
Правила обозначения разъемов:
- 7 — 7/16 DIN male (6 ГГц, КСВ 1,35)
- 7F — 7/16 DIN female (6 ГГц, КСВ 1,35)
- Угловой разъем — добавьте «R» после названия разъема (значение КСВН увеличивается на 0,1)
