QRL1000 Кабель коаксиальный гибкий с низкими потерями с двойным экраном
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

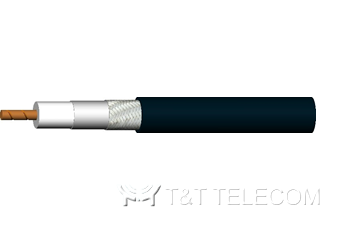

QRL1000 — гибкий коаксиальный кабель связи с низкими потерями и двойным экраном, наружный диаметр 10.0 мм для наружного применения. Граничная частота (частота среза) — 16,2 ГГц; оболочка из полиэтилена (PE) для внешней прокладки или из ПВХ (PVC) для внутренней, срок хранения на открытом воздухе — 20 лет.
Назначение и применение
- Сборки перемычек в системах беспроводной связи
- Короткие участки антенно-фидерного тракта
- Антенны базовых станций сотовой связи, WLL, GPS, WLAN, WISP, WiMax, SCADA — везде, где нужен легко прокладываемый радиочастотный кабель с низкими потерями
Конструкция
| Параметр | Значение |
|---|---|
| Внутренний проводник | 2.74 мм, омедненный алюминий |
| Диэлектрик | 7.24 мм, вспененный полиэтилен |
| Внешний проводник | 7.39 мм, двусторонняя алюминиевая фольга |
| Внешняя оплетка / экран | 8.13 мм, оплетка из луженой меди (86 % плотности) |
| Оболочка (черная) | 10.00 мм, полиэтилен (PE) или ПВХ (PVC) по выбору |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Граничная частота | 16.2 ГГц |
| Погонная емкость | 78,4 пФ/м |
| Индуктивность | 0,20 мкГн/м |
| Волновое сопротивление | 50 Ом |
| Скорость распространения | 84 % |
| Диэлектрическая проницаемость | 1,38 |
| Временная задержка | 3,92 нс/м |
| Сопротивление по постоянному току внутреннего проводника | 4.55 Ом/км |
| Сопротивление по постоянному току наружного проводника | 5.4 Ом/км |
| Эффективность экранирования | ≥ 90 дБ |
| Сопротивление изоляции | >5000 МОм/км |
| Напряжение пробоя оболочки | 8000 RMS |
| Пиковая мощность | 16 кВт |
Механические и экологические свойства
| Параметр | Значение |
|---|---|
| Минимальный радиус изгиба (однократный изгиб) | 25 мм |
| Минимальный радиус изгиба (многократный изгиб) | 100 мм |
| Рабочая температура | от -40 °C до +85 °C |
| Температура установки | от -40 °C до +85 °C |
| Предел прочности на разрыв | 73 кг |
| Вес (прибл.) | 100 г/м |
Потери в кабеле
| Частота, МГц | 30 | 50 | 150 | 220 | 450 | 900 | 1500 | 1800 | 2000 | 2500 | 3000 | 5800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Затухание [1], дБ/100 м | 2.2 | 2.9 | 5.1 | 6.2 | 8.9 | 12.8 | 16.9 | 18.6 | 19.7 | 22.3 | 24.8 | 35.6 |
| Средняя мощность [2], кВт | 3.33 | 2.57 | 1.47 | 1.2 | 0.83 | 0.58 | 0.44 | 0.40 | 0.37 | 0.33 | 0.26 | 0.210 |
Примечания: [1] КСВН 1,0, при температуре +25 °C. [2] КСВН 1,0, для сухого воздуха при +40 °C на уровне моря (760 мм рт. ст.).
Расчет затухания в кабеле: Затухание (дБ/100 м) = 0,4022310 ∗ √F (МГц) + 0,0008596 ∗ F (МГц). Расчет затухания соединителей для кабельных сборок: Затухание (дБ) = 0,03 ∗ √F (МГц).
Заводские кабельные сборки QRL1000
Обозначение для заказа: QRL1000-X-Y-Z, где X — частота в ГГц, Y — тип разъема, Z — длина в метрах. Пример: кабельная сборка 5,8 ГГц, N-male/N-male, 1,5 м — QRL1000-5,8-NMNM-1,5.
Правила обозначения разъемов:
- NM — N Male (6 ГГц, КСВ 1,35)
- TM — TNC Male (6 ГГц, КСВ 1,35)
- Гнездовой разъем — добавьте букву «F» после названия разъема
- Угловой разъем — добавьте «R» после названия разъема (значение КСВН увеличивается на 0,1)
