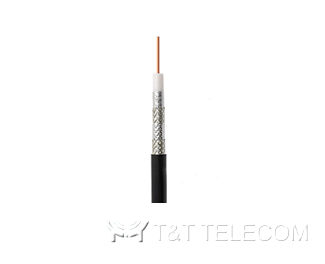

12D-FB PE Кабель коаксиальный с двойным экраном, центральным проводником из чистой меди, 15.6 мм

Кабель радиочастотный

Цена459 руб.

Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

12D-FB PE — радиочастотный коаксиальный кабель 50 Ом с двойным экраном и центральным проводником из чистой меди, наружный диаметр 15.6 мм. Экран выполнен из двусторонней алюминиевой фольги и оплетки из луженой меди, диэлектрик — вспененный полиэтилен, оболочка — черный полиэтилен.

Конструкция

Параметр	Значение
Внутренний проводник	4.40 мм, чистая медь
Диэлектрик	12.40 мм, вспененный полиэтилен
Экран	двусторонняя алюминиевая фольга
Внешний проводник	13.20 мм, луженая медь (86 % плотности)
Оболочка (черная)	15.60 мм, полиэтилен

Электрические характеристики

Параметр	Значение
Погонная емкость	82 пФ/м
Волновое сопротивление	50 Ом
Скорость распространения	81 %
Сопротивление центрального проводника по постоянному току	1.2 Ом/км
Сопротивление оплетки по постоянному току	4.5 Ом/км
Испытательное напряжение изоляции 50 Гц (мин.)	3000 В
Напряжение пробоя оболочки	8000 В (среднеквадратичное значение)
Эффективность экранирования	≥ 80 дБ
Обратные потери	≥ 20.8 дБ

Механические и экологические свойства

Параметр	Значение
Минимальный радиус изгиба	78 мм
Рабочая температура	от -40 °C до +85 °C
Температура установки	от -30 °C до +65 °C
Усилие на разрыв	170 кг

Типовое затухание

Частота, МГц	Затухание, дБ/100 м
150	3.40
280	4.70
350	5.30
400	5.70
800	8.50
900	9.10
1200	10.80
1500	12.30
1900	14.20
2000	14.60
2500	16.60

Информация для заказа

Кабель коаксиальный 12D-FB BC TC PE: BC — чистая медь (материал проводника), TC — луженая медь (материал оплетки), PE — полиэтилен (материал внешней оболочки).
