Фиксаторы-держатели и крепления жгутов при их компоновке на рабочем столе Viking
Решения для обработки жгутов
ПроизводительViking
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

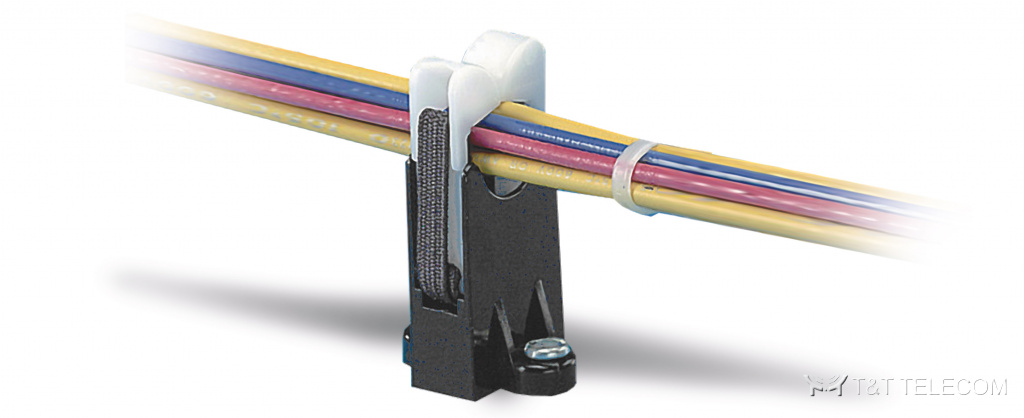

Гибкие держатели и фиксаторы Viking поддерживают кабельные жгуты при их компоновке на столе для раскладки и вязки жгутов СР-ЖГ. Держатели крепятся болтовым соединением на магнитные пластины-основы с 2 мощными магнитами (сила на отрыв до 20 кг/с), что позволяет работать с жгутами весом до 5 кг без самопроизвольного смещения пластины.
Магнитные пластины-основы
| Тип магнитной пластины | Для держателей | Размер пластины |
|---|---|---|
| МП-ЖГ-1 | RER75-S6-X, ER.5-E4-X, СРН.75-S8-X, CPL.75-S8-X | 30 × 80 мм |
| МП-ЖГ-2 | RER2.0-S6-X, ER1.25-E4-X | 35 × 110 мм |
| МП-ЖГ-3 | SHH3-S8-X | 20 × 190 мм |
Держатели и натяжители
| Артикул | Наименование | Размеры |
|---|---|---|
| RER.75-S6-X | Гибкий держатель высокой посадки | 30×56,1×28,4 мм |
| RER.75E-X | Сменный фиксатор для гибкого держателя RER.75-S6-X | — |
| RER2.0-S6-X | Гибкий держатель высокой посадки | 33,3×100,2×71,4 мм |
| RER2.0E-X | Сменный фиксатор для гибкого держателя RER2.0-S6-X | — |
| ER.5-E4-X | Гибкий держатель низкой посадки | 49,8×25,4×14,2 мм |
| ER1.25-E4-X | Гибкий держатель низкой посадки | 73,7×50,8×24,1 мм |
| CPH.75-S8-X | Угловой натяжитель высокой посадки | 22,9×47,8×40,8 мм |
| CPL.75-S8-X | Угловой натяжитель низкой посадки | 22,4×27,4×38,6 |
Ограничительные пружинные держатели
| Артикул | Наименование | Интервал между опорами держателя |
|---|---|---|
| PBSC6-X | Пружина, крепится на площадку | 152,4 мм |
| PBSC12-X | Пружина, крепится на площадку | 76,2 мм |
